Presentation Transcript


Aleaciones fe c

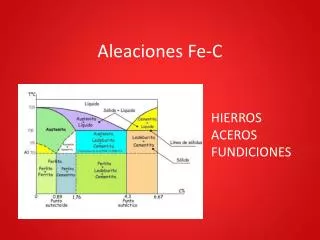

Aleaciones Fe-C

HIERROS

ACEROS

FUNDICIONES


Aleaciones hierro carbono

ALEACIONES HIERRO-CARBONO

El diagrama Hierro-Carbono presenta los siguientes constituyentes:

El hierro que conocemos como “puro” tiene un % de C que está entre el 0,008 y el 0,025. La única aplicación es en núcleos de inductancias.

El acero tiene un % de C que está entre el 0,025 y el 1,76%. Se emplea en todo tipo de industrias por su dureza, alta resistencia y buena maleabilidad y ductilidad.

Las fundiciones se encuentran entre el 1,76 y el 6,67% de C. Por su dureza se emplea en herramientas de corte.


Constituyentes particulares

CONSTITUYENTES PARTICULARES

FERRITA:

Con este nombre se designa a la solución sólida alfa, la cual es una solución sólida Fe-α con estructura centrada en el cuerpo(BCC).

La máxima solubilidad del carbono la presenta a 723°C y es del 0,025%, disminuyendo hasta el 0,008% a temperatura ambiente.

Esta estructura es la más blanda de todas las que aparecen en el diagrama binario y dúctil. Tiene propiedades magnéticas

Posee una dureza de 90 HB.


Constituyentes particulares1

CONSTITUYENTES PARTICULARES

CEMENTITA:

Responde a la fórmula Fe3C y contiene un 6,67% de C como máximo.

Es duro (800 HB) y frágil. De todas las estructuras que aparecen en el diagrama Fe-C es la que presenta mayor dureza. Red ortorrómbica.

Tiene propiedades magnéticas hasta los 210ºC.


Constituyentes particulares2

CONSTITUYENTES PARTICULARES

PERLITA:

La perlita es un compuesto laminar formado por láminas alternadas de ferrita (86,5 %) y de cementita (13.5 %).

Tiene propiedades mecánicas intermedias entre las dos fases que las constituyen.

Es más blanda y mas dúctil que la cementita, pero más dura y resistente que la ferrita.

Dureza 200 HB


Constituyentes particulares3

CONSTITUYENTES PARTICULARES

AUSTENITA:

La austenita es una fase dúctil y blanda compuesta por Fe-γ (fcc) que tiene disuelto en posiciones intersticiales carbono.

La solubilidad máxima del carbono en la austenita es del 1,76%.

Es el constituyente más denso de los aceros. Formada por cristales cúbicos de hierro γ.

Su dureza puede alcanzar los 300 HB. No es magnética.


Constituyentes particulares4

CONSTITUYENTES PARTICULARES

LEDEBURITA:

  • La LEDEBURITA es un constituyente eutéctico con composición 4.3 % de Carbono y 95.7% de Fe.

  • Es estable hasta los 723 ºC descomponiéndose a partir de esta temperatura en ferrita y cementita


Fases alotr picas del fe

FASES ALOTRÓPICAS DEL Fe.

Alotropía: dependiendo de P y T, un mismo compuesto puede presentar distintas estructuras.


Http www xtec cat maleman1 uned unedcurset23 html

http://www.xtec.cat/~maleman1/uned/unedcurset23.html


Aleaciones fe c

  • Aceros diagrama de fases


Aleaciones fe c

  • Aceros transformación eutectoide


Aleaciones fe c

  • Aceros transformación hipo eutectoide


Aleaciones fe c

  • Aceros transformación hipereutectoide
