پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج

سازمان جهاد کشاورزی استان کردستان مدیریت آب وخاک وامور فنی مهندسی. پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج. کد طرح : 173 ت 40201 کد پروژه : 882107 سال شروع پروژه : 1388 محل تامین اعتبار : سفر مقام معظم رهبری. آبان 1389. فهرست موضوعات. 1 . مشخصات فنی پروژه.

abie
Download Presentation

پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

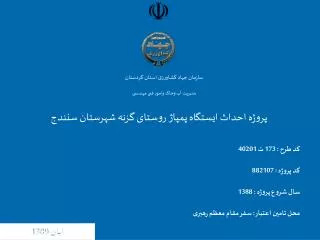

  1. سازمان جهاد کشاورزی استان کردستان مدیریت آب وخاک وامور فنی مهندسی پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج کد طرح : 173 ت 40201 کد پروژه : 882107 سال شروع پروژه : 1388 محل تامین اعتبار : سفر مقام معظم رهبری آبان 1389

  2. فهرست موضوعات 1.مشخصات فنی پروژه 2.گزارش ماهانه پیشرفت عملیات اجرایی 3. عکسهای منتخب ماه بر روی عناوین مورد نظر کلیک کنید.

  3. پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج سازمان جهاد کشاورزی استان کردستان مدیریت آب وخاک وامور فنی مهندسی 1.مشخصات فنی پروژه

  4. سیمای طرح هدف از اجراي پروژه ، تامين آب مورد نياز اراضي طرح از طريق پمپاژ آب و سيستم آبياري تحت فشار (قطره اي) در این اراضي مي باشد. مکان اجرای پروژه در20 كيلومتري جنوب شهر سنندج و در اراضي روستاي گزنه واقع شده است. از اهداف اصلی این طرح تحت پوشش قرار دادن 150 هکتار از اراضی طرح از طریق پمپاژ آب و احداث باغات منطقه با سیستم آبیاری تحت فشار و یا قطره ای می باشد.

  5. مشخصات فني پروژه • ميزان اراضي تحت پوشش : 142هكتار • طول جاده دسترسي : km0/6 • نوع آبگیری : سطحی همراه با کانال آبگیر به طول 11 متر • ابعاد داخلی حوضچه مکش : 6/60× 5/65 متر • دبي پمپاژ: lit/sec155 • طول خط انتقال : 1428متر پلي اتيلن • جنس لوله انتقال : پلي اتيلن • قطر لوله انتقال : 450 ميليمتر در فشار کاری PN20 • نوع پمپ : WKL150 • تعداد الكترو موتور : 2 دستگاه در حال کار+ 1دستگاه رزرو • الکتروموتور : KW 150×3 • ظرفيت پست برق KVA : 200 • ارتفاع استاتیک پمپاژ :135 متر • سرعت در خط : 1/52 متر بر ثانیه • ارتفاع دینامیک : 154 متر • ابعاد محوطه ايستگاه پمپاژ: 16/25×35/85 متر مربع • حجم مخزن ذخيره : 800متر مكعب • ابعاد استخر ذخيره: 2/5× 16× 20

  6. موقعیت محلی پروژه

  7. موقعیت محلی پروژه با استفاده از Google Earth

  8. پلان کلی پروژه بر روی توپوگرافی

  9. نقشه اجرایی : پلان چیدمان ساختمان ایستگاه پمپاژ

  10. نقشه اجرایی : برش عرضی ایستگاه به همراه حوضچه مکش ولوله آبگیر

  11. نقشه اجرایی : پلان و برش سیستم آبگیر پروژه

  12. مشخصات قرارداد پروژه پيمانكار دستگاه نظارت مهندسین مشاورآبراه پژوهان غرب شماره قرارداد : 37/1/470 تاريخ قرارداد : 88/10/15 ضريب پيمان : 1 مبلغ اوليه پيمان : 1677874682ریال مدت پيمان : 24 ماه سر ناظر طرح : حسام الدين مشرفي ناظر مقيم: رزگارمیری شه تاوکاني شماره قرارداد : 37/1/476 تاريخ قرارداد : 88/11/15 ضريب پيمان: 0/8967 مبلغ پيمان:6158628784ریال مدت پيمان : 18 ماه مدير عامل : عبدالحامد فرازي سرپرست كارگاه: كاوه رضازاده تاريخ تحويل زمين: 1388/11/20 تاريخ اتمام قرارداد: 1390/05/20 تمديد:--

  13. پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج سازمان جهاد کشاورزی استان کردستان مدیریت آب وخاک وامور فنی مهندسی 2.گزارش ماهانه پیشرفت عملیات اجرایی

  14. رئوس کارهای انجام شده در ماه جاری

  15. پیشرفت اجرایی پروژه تا ماه جاری

  16. پیشرفت اجرایی پروژه تا ماه جاری نمودار پیشرفت فیزیکی پروژه

  17. مشکلات و موانع موجود • انحراف آب رودخانه • وجود آب در محل حوضچه آبگير و تخليه آن   •   برخورد به لوله نفت در مسير لوله P.E راهکارهای پیشنهادی

  18. پروژه احداث ایستگاه پمپاژ روستای گزنه شهرستان سنندج سازمان جهاد کشاورزی استان کردستان مدیریت آب وخاک وامور فنی مهندسی 3.تصاویر منتخب ماه

  19. بتن ريزي و ديوارچيني حوضچه آبگير

  20. قالب بندي فونداسيون ساختمان تلمبه خانه

  21. پايان بتن ريزي و عمل آوري منبع 800 متر مكعبي

  22. محل عبور لوله پلي اتيلن از محل عبور لوله نفت

  23. اتمام قالب بندي حوضچه مكش

  24. بتن ريزي منبع ذخيره آب
