Obraz ziemi na mapie
Obraz Ziemi na mapie

  • Zwykle nie sprawia nam trudności poruszanie się po najbliższej okolicy, gdzie znamy każdy kamień. Problem pojawia się, gdy znajdziemy się na przykład na wakacjach w nieznanym miejscu. Bardzo przydatny do orientacji w terenie staje się wówczas plan lub mapa. Nauczymy się zatem jak z nich korzystać, jak przeliczać i odczytywać skalę mapy.


MAPA

  • Mapa jest obrazem przedstawiającym Ziemię lub jej fragment w odpowiednim pomniejszeniu za pomocą znaków umownych. Pomniejszenie mapy nazywać będziemy skalą lub podziałką.


Skala
SKALA

  • Skala określa, ile razy odległość rzeczywista w terenie została pomniejszona na mapie. Skala może być przedstawiona w postaci liczbowej(np. 1:2 500 000), mianowanej(np. 1cm – 25km) lub podziałki liniowej.

    Watlasachi na szkolnych mapach ściennych występujezwykle we wszystkich trzech postaciach.


MAPY

  • Mapy wykonywane są w różnych skalach w zależności od przeznaczenia. Duża skala oznacza dużą dokładność mapy, natomiast mała skala mapy- małą dokładność.

Skalę określamy jako dużą,

gdy przedstawia dany obszar

z dużą dokładnością.

Zgodnie z tym na przykład

skala 1: 100 000

jest większa niż 1: 500 000.


Kartografia
KARTOGRAFIA

  • Kartografia jest dziedziną nauki zajmującą się matematyczną

    i graficzną stroną konstrukcji map. Przy ich tworzeniu podstawową trudnością okazuje się przeniesienie siatki geograficznej na płaszczyznę. Siatka ta oplata model kuli ziemskiej, a więc obiekt trójwymiarowy, przestrzenny. Przeniesienie jej na dwuwymiarową płaszczyznę bez rozerwania, skurczenia lub rozciągnięcia nie jest możliwe. Stąd też linie równoleżników i południków przedstawione na płaskiej mapie na ogół nie przecinają się pod kątem prostym. Tworzą one tak zwaną siatkę kartograficzną. Siatka ta służy do lokalizacji

    i określenia współrzędnych geograficznych – długości i szerokości.

    Treść mapy przedstawiana jest za pomocą znaków kartograficznych. Umieszczone obok mapy objaśnienie tych znaków nazywamy legendą. Na mapach o dużej skali, a więc i większej dokładności, można umieścić znaki kartograficzne przedstawiające na przykład niewielkie miejscowości, strumienie, polne drogi. Jako ,,mniej ważne’’ nie są one oznaczone na mapach o małej skali. Treść musi być tam uproszczona, czyli zgeneralizowana, między innymi poprzez pokazanie tylko najważniejszych obiektów.


I przekszta camy skal

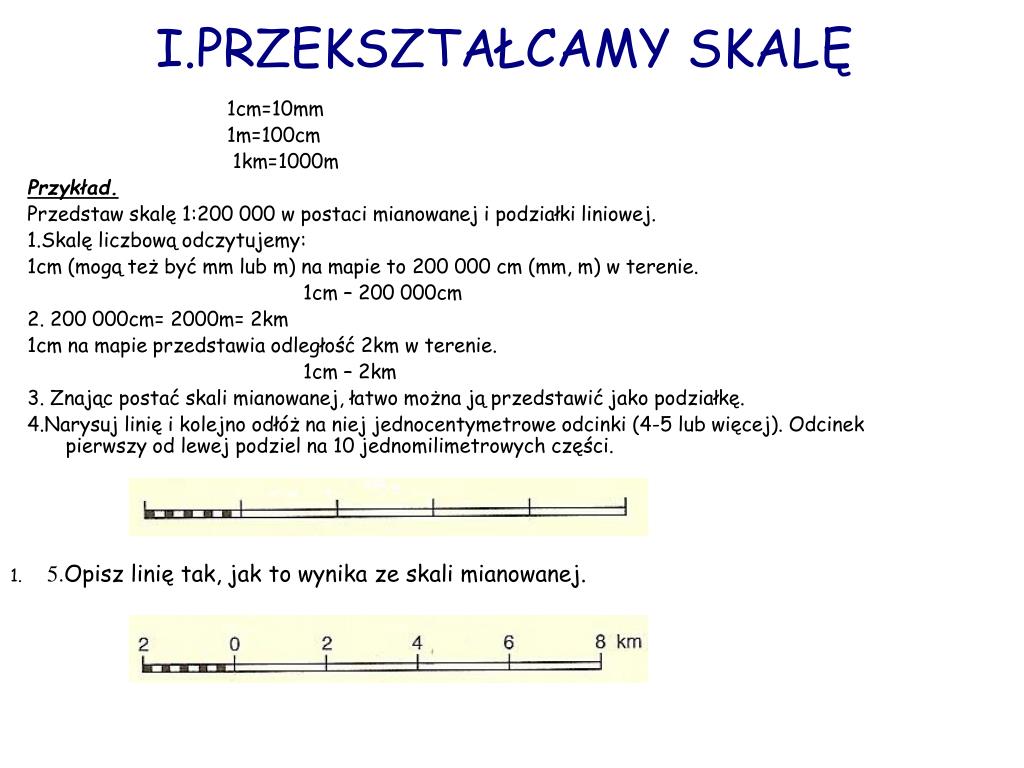

I.PRZEKSZTAŁCAMY SKALĘ

1cm=10mm

1m=100cm

1km=1000m

Przykład.

Przedstaw skalę 1:200 000 w postaci mianowanej i podziałki liniowej.

1.Skalę liczbową odczytujemy:

1cm (mogą też być mm lub m) na mapie to 200 000 cm (mm, m) w terenie.

1cm – 200 000cm

2. 200 000cm= 2000m= 2km

1cm na mapie przedstawia odległość 2km w terenie.

1cm – 2km

3. Znając postać skali mianowanej, łatwo można ją przedstawić jako podziałkę.

4.Narysuj linię i kolejno odłóż na niej jednocentymetrowe odcinki (4-5 lub więcej). Odcinek pierwszy od lewej podziel na 10 jednomilimetrowych części.

1.5.Opisz linię tak, jak to wynika ze skali mianowanej.


Wiczenie 1
Ćwiczenie 1.

Przedstaw skalę:

a.1:30 000,

b.1:45 000 000,

c.1:175 000

w postaci mianowanej.

Odpowiedź:

a.1cm – 0,3km,

b.1cm – 450km,

c.1cm – 1,75km


Ii obliczamy odleg o na mapie
II.OBLICZAMY ODLEGŁOŚĆ NA MAPIE

Przykład 1.

Oblicz, jaka odległość dzieli Żalęcin i Dolice w terenie.

_____________________________

  • Korzystając ze skali liczbowej, ustal rzeczywistą odległość odpowiadającą

    1cm na mapie.

    Skala 1:250 000 oznacza, że 1cm na mapie to250 000cm w terenie.

    Po przekształceniu otrzymujemy:

    1cm – 2500m, czyli 1cm – 2,5km.

  • Zmierz linijką odległość na mapie pomiędzy Żalęcinem a Dolicami.

  • Wiedząc już, że każdy centymetr na mapie oznacza 2,5km w rzeczywistości, możemy obliczyć faktyczną odległość między miastami. Długość odcinka Żalęcin-Dolnice na mapie wynosi 3cm, czyli 3 razy po 2,5km. Daje nam to wynik 7,5km w terenie.

  • Możemy również ułożyć proporcję:

Odpowiedź: Odległość między miastami wynosi 7,5km.


Przyk ad 2

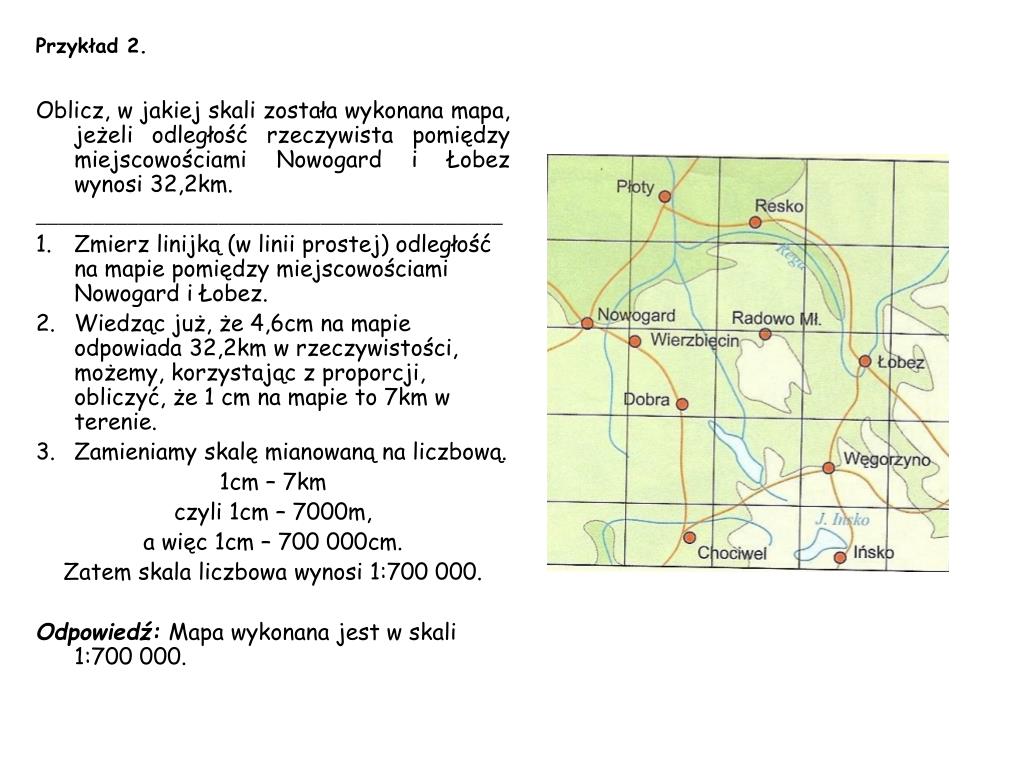

Przykład 2.

Oblicz, w jakiej skali została wykonana mapa,jeżeli odległość rzeczywista pomiędzy miejscowościami Nowogard i Łobez wynosi 32,2km.

_________________________________________

  • Zmierz linijką (w linii prostej) odległość na mapie pomiędzy miejscowościami Nowogard i Łobez.

  • Wiedząc już, że 4,6cm na mapie odpowiada 32,2km w rzeczywistości, możemy, korzystając z proporcji, obliczyć, że 1 cm na mapie to 7km w terenie.

  • Zamieniamy skalę mianowaną na liczbową.

    1cm – 7km

    czyli 1cm – 7000m,

    a więc 1cm – 700 000cm.

    Zatem skala liczbowa wynosi 1:700 000.

    Odpowiedź: Mapa wykonana jest w skali 1:700 000.

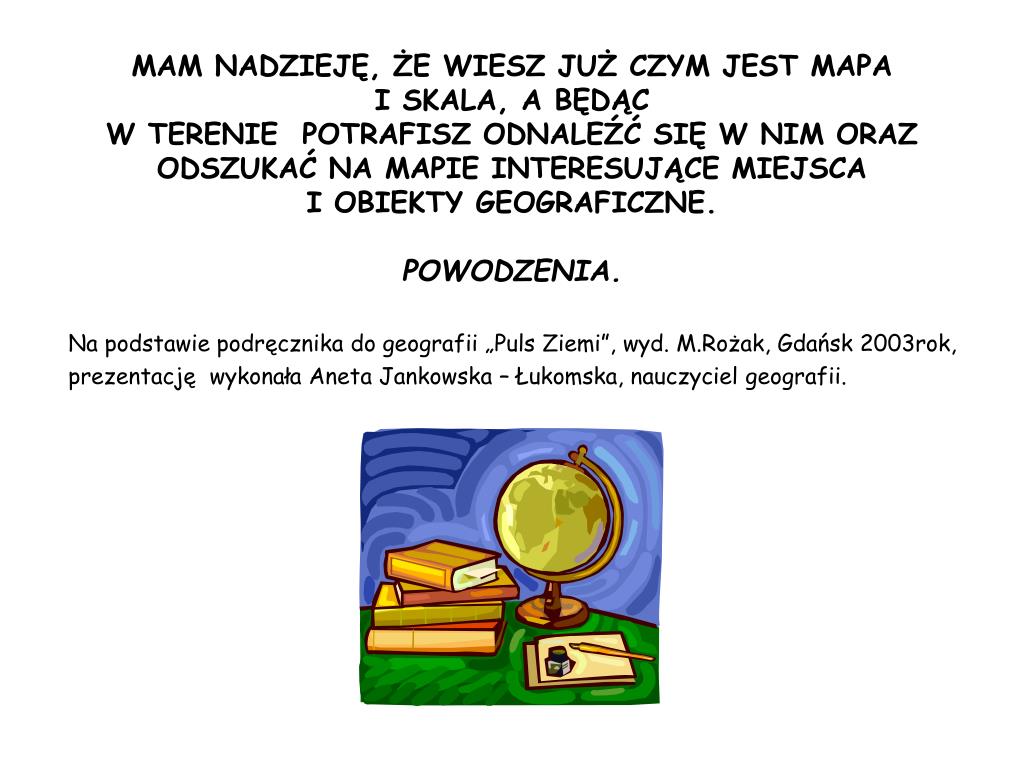

MAM NADZIEJĘ, ŻE WIESZ JUŻ CZYM JEST MAPA I SKALA, A BĘDĄC W TERENIE POTRAFISZ ODNALEŹĆ SIĘ W NIM ORAZ ODSZUKAĆ NA MAPIE INTERESUJĄCE MIEJSCA I OBIEKTY GEOGRAFICZNE.POWODZENIA.

Na podstawie podręcznika do geografii „Puls Ziemi”, wyd. M.Rożak, Gdańsk 2003rok,

prezentację wykonała Aneta Jankowska – Łukomska, nauczyciel geografii.
