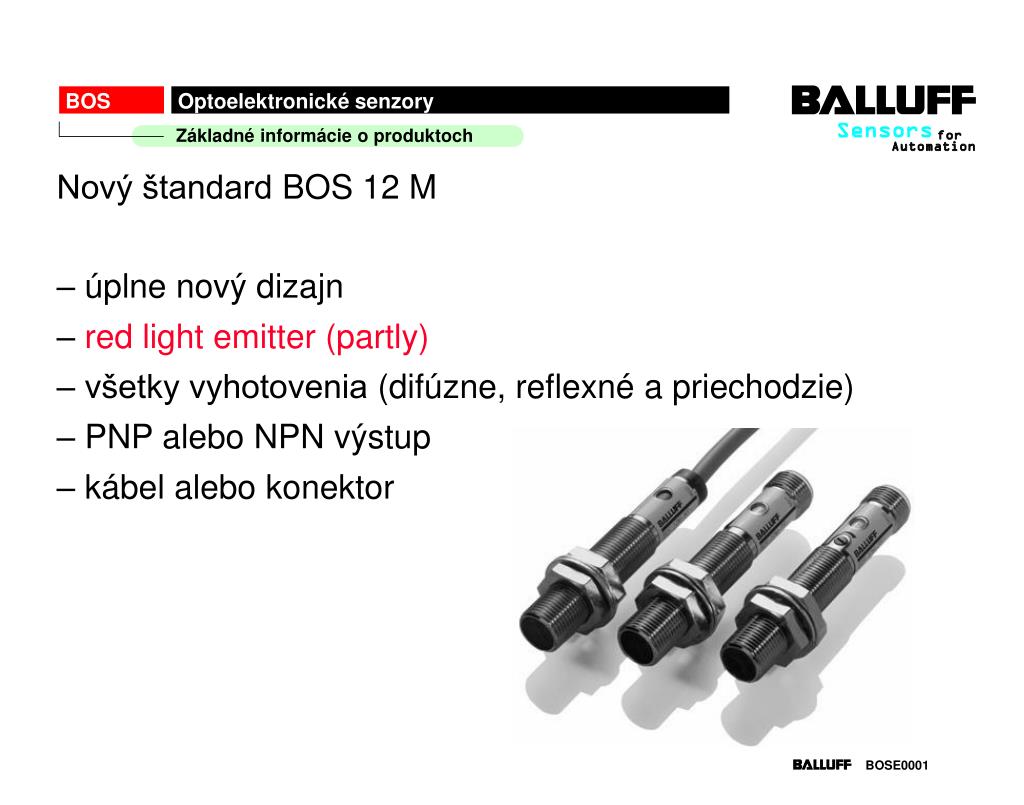

  1. BOS Optoelektronické senzory Základné informácie o produktoch Nový štandard BOS 12 M – úplne nový dizajn – red light emitter (partly) – všetky vyhotovenia (difúzne, reflexné a priechodzie) – PNP alebo NPN výstup – kábel alebo konektor BOSE0001

  2. Detailyvyhotovenia BOS 12M BOS Optoelektronickésenzory Základné informácie o produktoch pripojenie pomocou kábla alebo konektora prijímač s komplementárnym výstupom 270° trimer s integrovanou ochranou proti pretočeniu krátke zapuzdrenie: konektor 70mm kábel 65mm dodatočné pomocné doladenie integrované v optickom povrchu prijímača puzdro je rovnaké ako pri induktívnych prepínačoch pre ľahkú výmenu difúzne 400mm, reflexné a priechodzie prijímač doladiteľný potenciometrom všetky vyhotovenia: difúzne reflexné pevné/nastaviteľné, reflexné, priechodzie BOSE0002

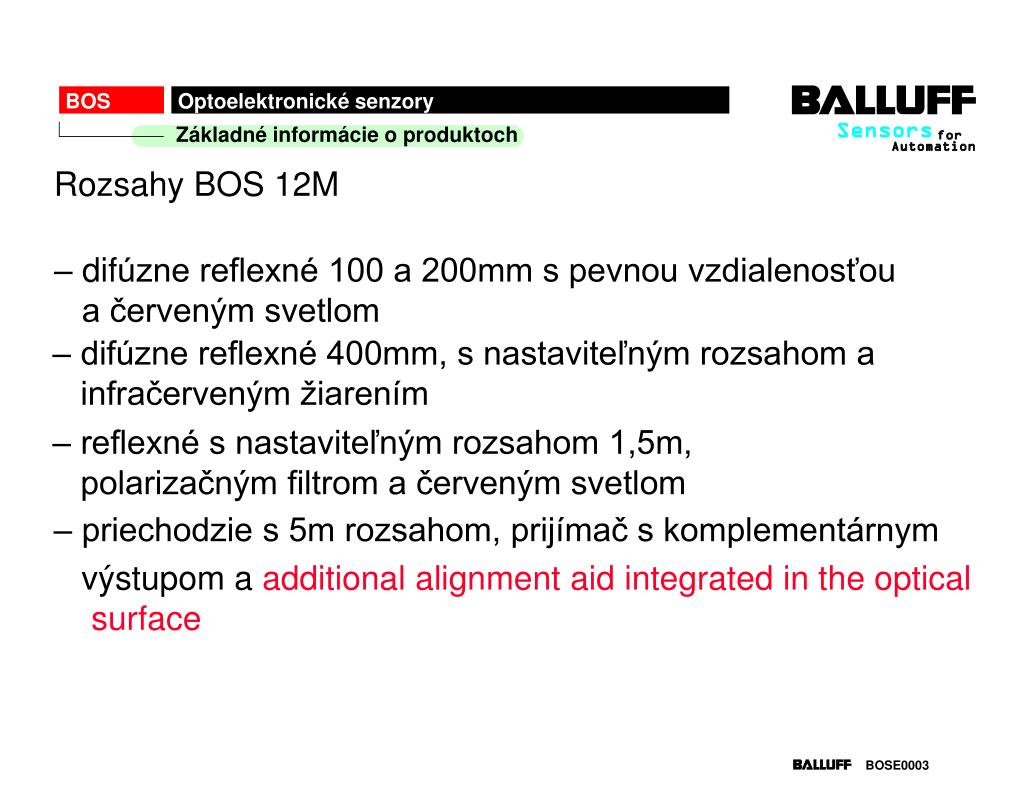

  3. BOS Optoelektronickésenzory Základné informácie o produktoch Rozsahy BOS 12M – difúzne reflexné 100 a 200mm s pevnou vzdialenosťou a červeným svetlom – difúzne reflexné 400mm, s nastaviteľným rozsahom a infračerveným žiarením – reflexné s nastaviteľným rozsahom 1,5m, polarizačným filtrom a červeným svetlom – priechodzie s 5m rozsahom, prijímač s komplementárnym výstupom a additional alignment aid integrated in the optical surface BOSE0003

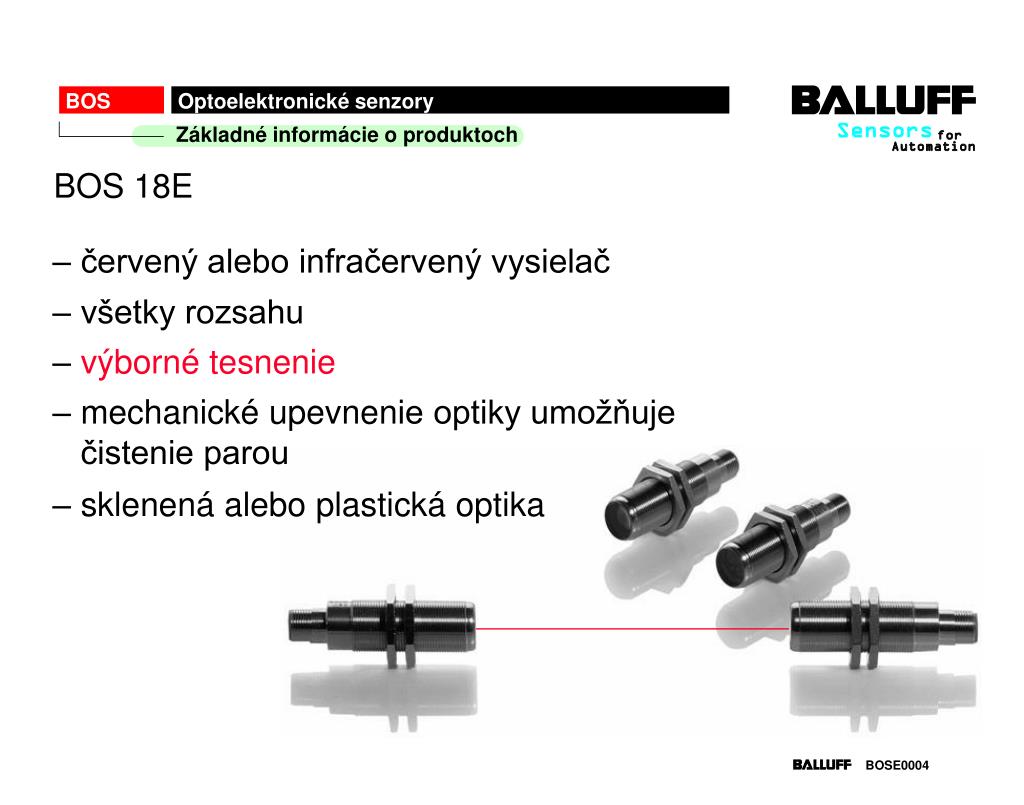

  4. BOS 18E BOS Optoelektronickésenzory Základné informácie o produktoch – červený alebo infračervený vysielač – všetky rozsahu – výborné tesnenie – mechanické upevnenie optiky umožňuje čistenie parou – sklenená alebo plastická optika BOSE0004

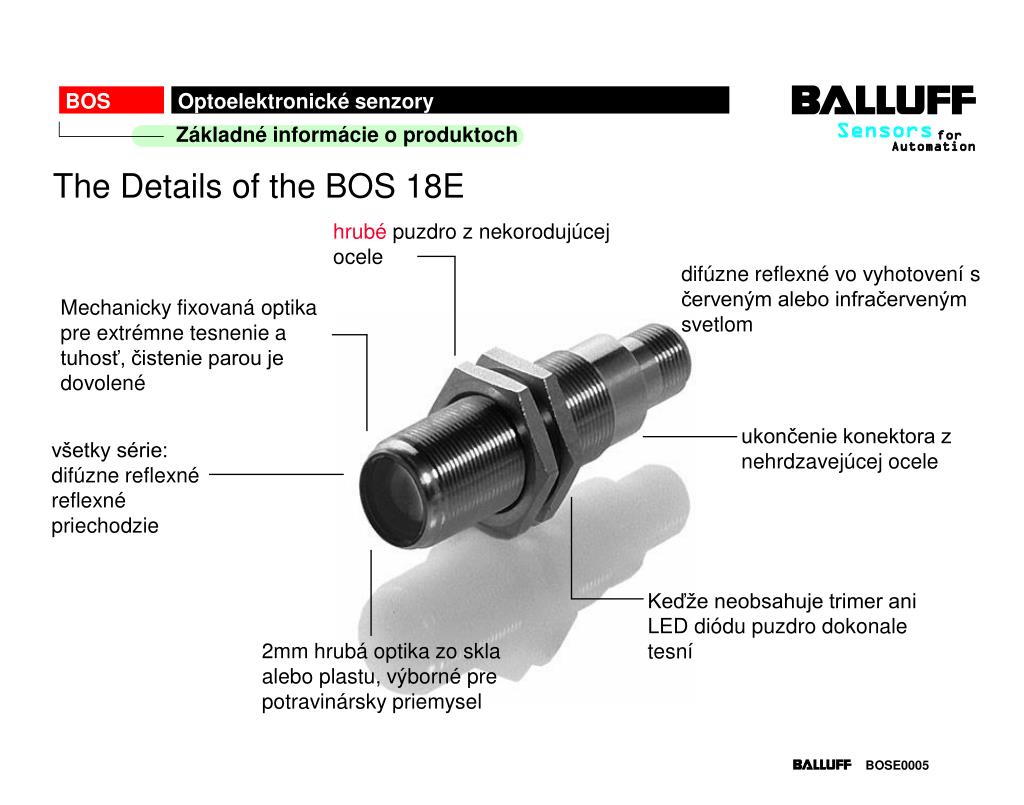

  5. The Details of the BOS 18E BOS Optoelektronickésenzory Základné informácie o produktoch hrubé puzdro z nekorodujúcej ocele difúzne reflexné vo vyhotovení s červeným alebo infračerveným svetlom Mechanicky fixovaná optika pre extrémne tesnenie a tuhosť, čistenie parou je dovolené ukončenie konektora z nehrdzavejúcej ocele všetky série: difúzne reflexné reflexné priechodzie Keďže neobsahuje trimer ani LED diódu puzdro dokonale tesní 2mm hrubá optika zo skla alebo plastu, výborné pre potravinársky priemysel BOSE0005

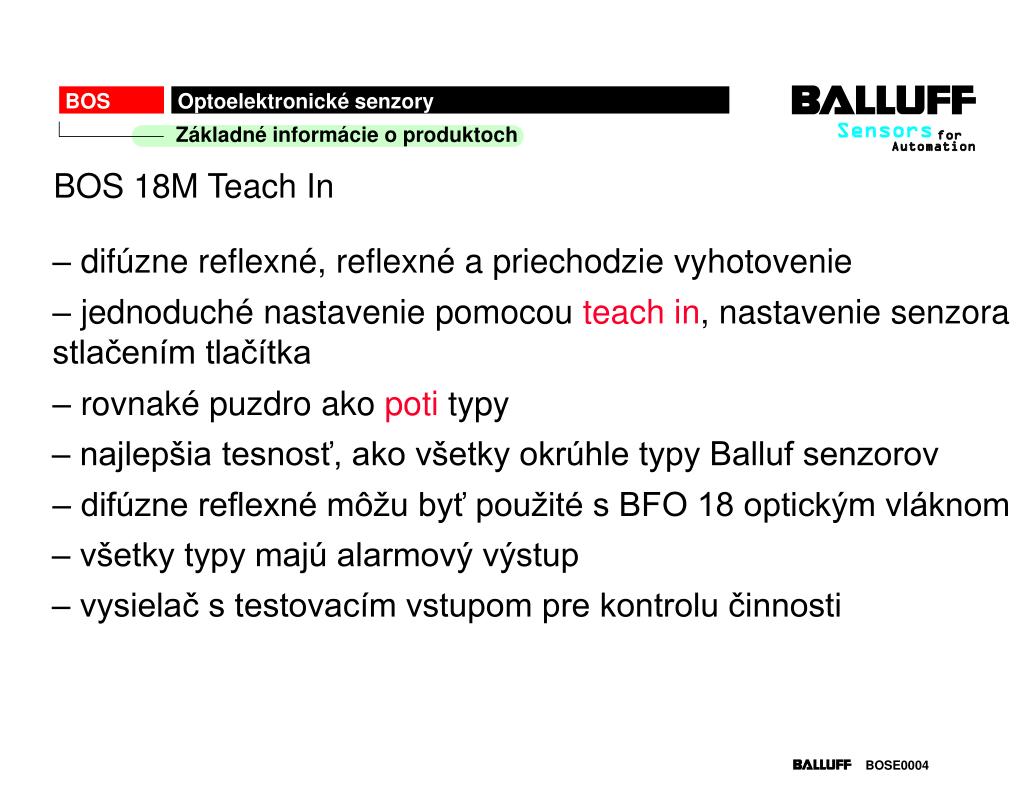

  6. BOS Optoelektronickésenzory Základné informácie o produktoch BOS 18M Teach In – difúzne reflexné, reflexné a priechodzie vyhotovenie – jednoduché nastavenie pomocou teach in, nastavenie senzora stlačením tlačítka – rovnaké puzdro ako poti typy – najlepšia tesnosť, ako všetky okrúhle typy Balluf senzorov – difúzne reflexné môžu byť použité s BFO 18 optickým vláknom – všetky typy majú alarmový výstup – vysielač s testovacím vstupom pre kontrolu činnosti BOSE0004

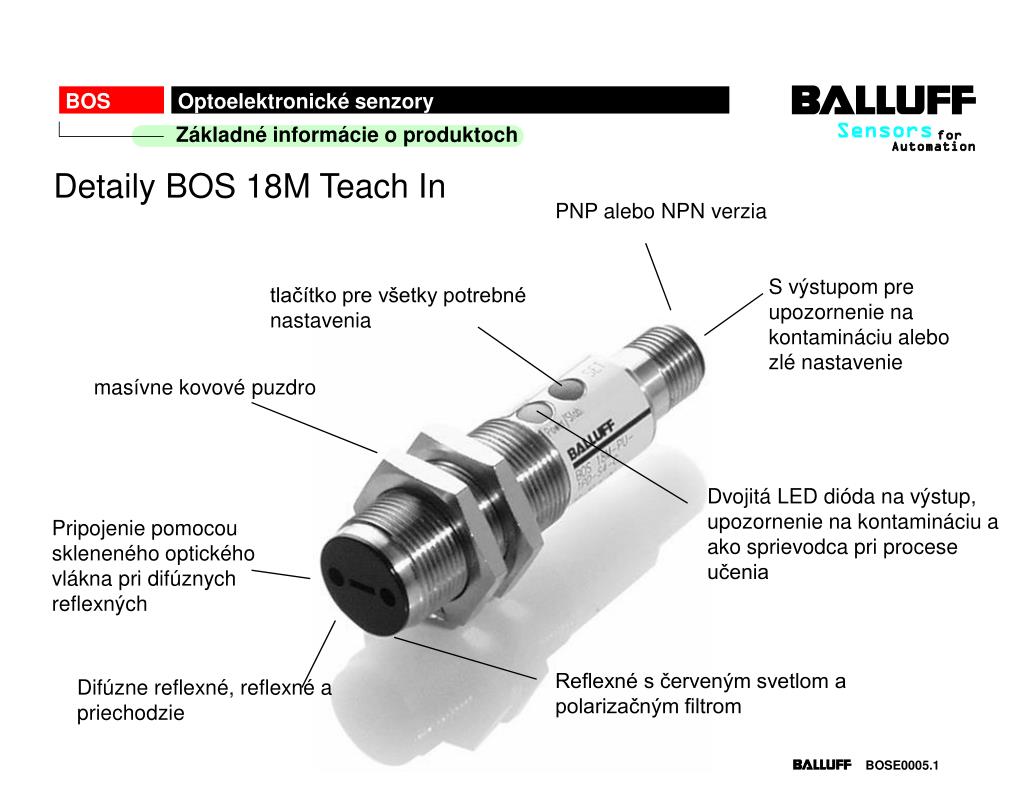

  7. BOS Optoelektronickésenzory Základné informácie o produktoch Detaily BOS 18M Teach In PNP alebo NPN verzia S výstupom pre upozornenie na kontamináciu alebo zlé nastavenie tlačítko pre všetky potrebné nastavenia masívne kovové puzdro Dvojitá LED dióda na výstup, upozornenie na kontamináciu a ako sprievodca pri procese učenia Pripojenie pomocou skleneného optického vlákna pri difúznych reflexných Reflexné s červeným svetlom a polarizačným filtrom Difúzne reflexné, reflexné a priechodzie BOSE0005.1

  8. BLS/BLE 18M Laser BOS Optoelektronickésenzory Základné informácie o produktoch – Merací rozsah až do 50 metrov. Detekcia malých častí s priemerom iba 0,03mm – Červené svetlo zjednodušuje nastavenie senzora. Značka je viditeľná až do 50 metrov. – K dispozícii sú dve vyhotovenia. Jedno s axiálnym výstupom a druhé s 90°optickým výstupom. Obe vyhotovenia majú rovnaké optické aj elektrické vlastnosti. – Priemer lúča je nastaviteľný v celom meracom rozsahu. BOSE0006

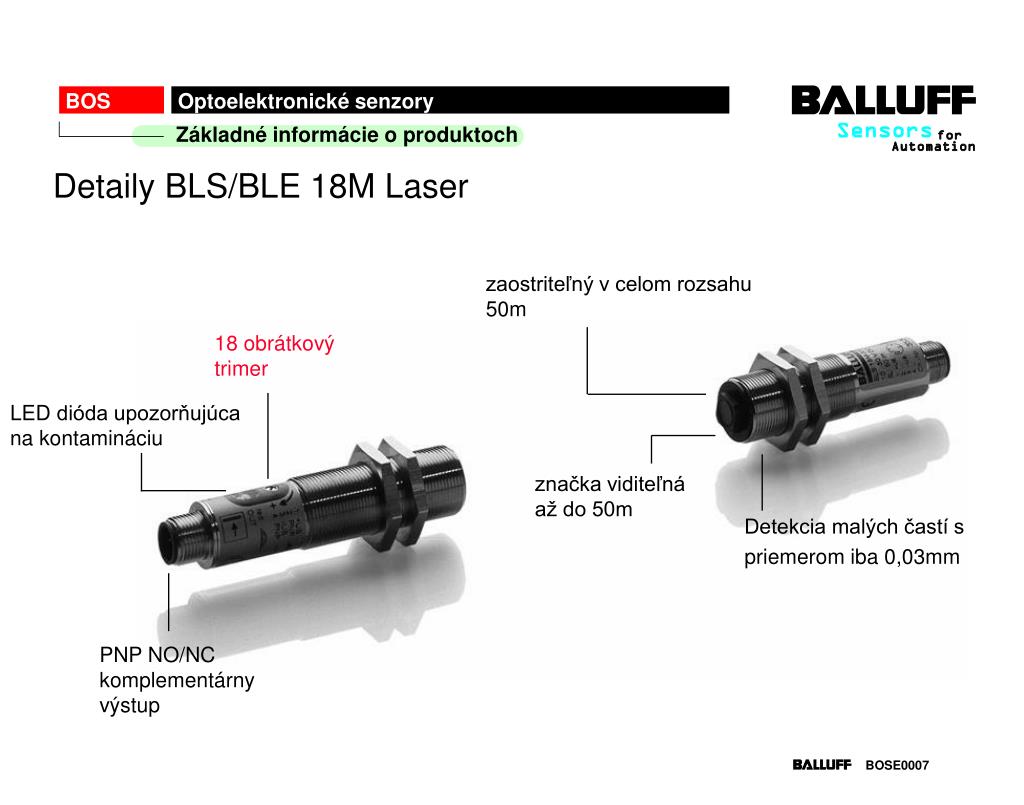

  9. Detaily BLS/BLE 18M Laser BOS Optoelektronickésenzory Základné informácie o produktoch zaostriteľný v celom rozsahu 50m 18 obrátkový trimer LED dióda upozorňujúca na kontamináciu značka viditeľná až do 50m Detekcia malých častí s priemerom iba 0,03mm PNP NO/NC komplementárny výstup BOSE0007

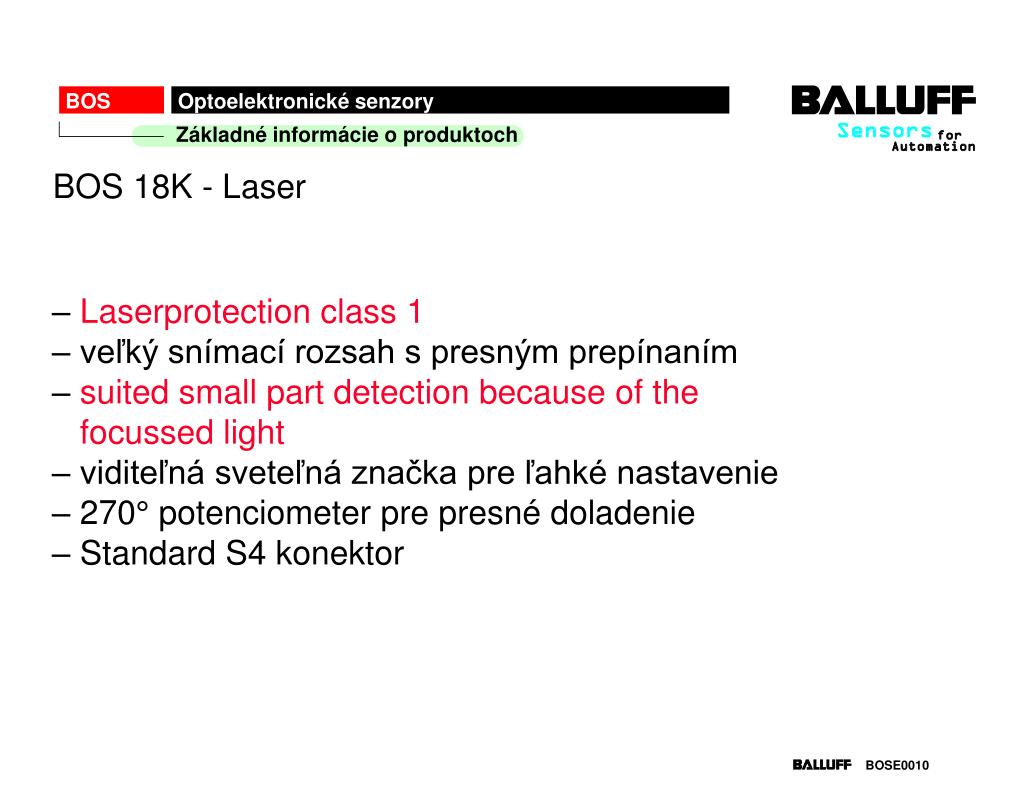

  10. BOS 18K - Laser BOS Optoelektronickésenzory Základné informácie o produktoch – Laserprotection class 1 – veľký snímací rozsah s presným prepínaním – suited small part detection because of the focussed light – viditeľná sveteľná značka pre ľahké nastavenie – 270° potenciometer pre presné doladenie – Standard S4 konektor BOSE0010

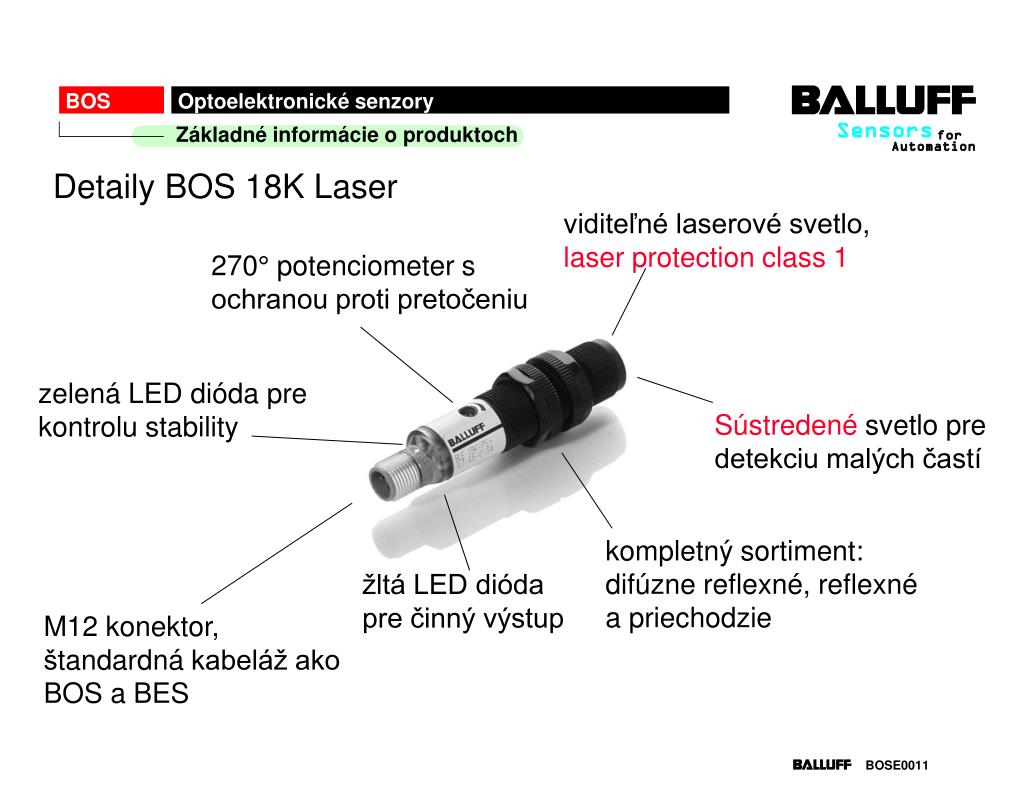

  11. Detaily BOS 18K Laser BOS Optoelektronickésenzory Základné informácie o produktoch viditeľné laserové svetlo, laser protection class 1 270° potenciometers ochranou proti pretočeniu zelená LED dióda pre kontrolu stability Sústredenésvetlo pre detekciu malých častí kompletný sortiment: difúzne reflexné, reflexné a priechodzie žltá LED dióda pre činný výstup M12 konektor, štandardnákabeláž ako BOS a BES BOSE0011

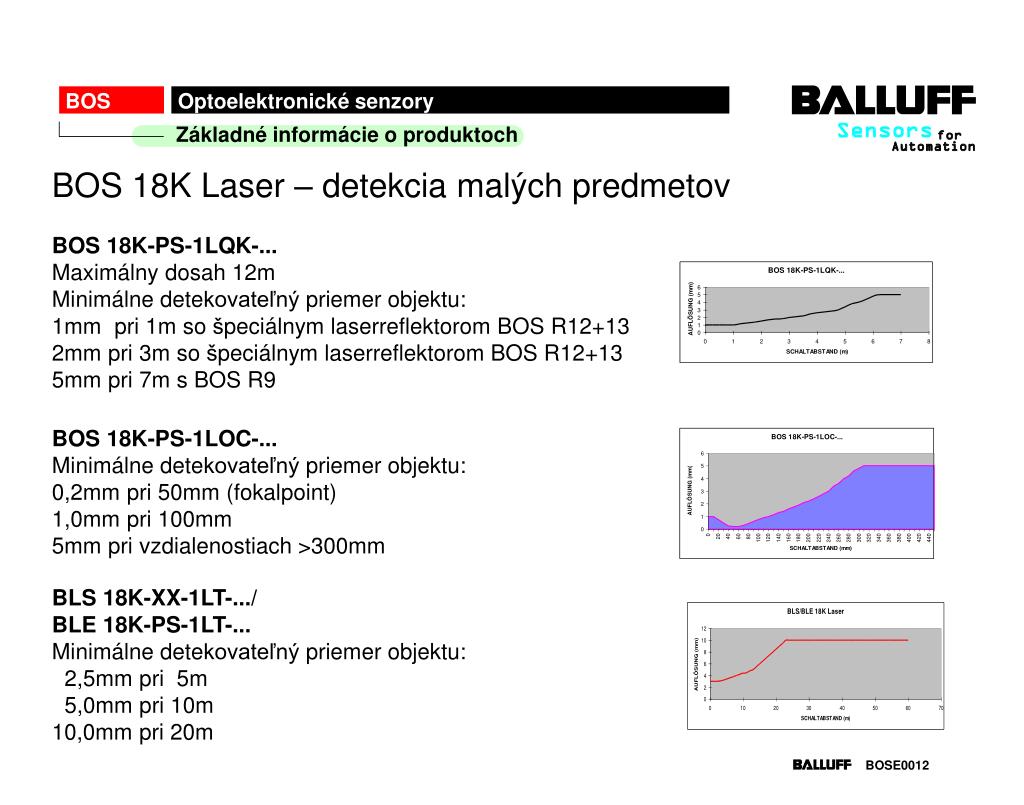

  12. BOS Optoelektronickésenzory Základné informácie o produktoch BOS 18K Laser – detekcia malých predmetov BOS 18K-PS-1LQK-... Maximálnydosah 12m Minimálne detekovateľnýpriemer objektu: 1mm pri 1m sošpeciálnym laserreflektorom BOS R12+13 2mm pri 3m sošpeciálnym laserreflektoromBOS R12+13 5mm pri 7m s BOS R9 BOS 18K-PS-1LOC-... Minimálne detekovateľnýpriemer objektu: 0,2mm pri 50mm (fokalpoint) 1,0mm pri 100mm 5mm privzdialenostiach >300mm BLS 18K-XX-1LT-.../ BLE 18K-PS-1LT-... Minimálne detekovateľnýpriemer objektu: 2,5mm pri 5m 5,0mm pri 10m 10,0mm pri 20m BOSE0012

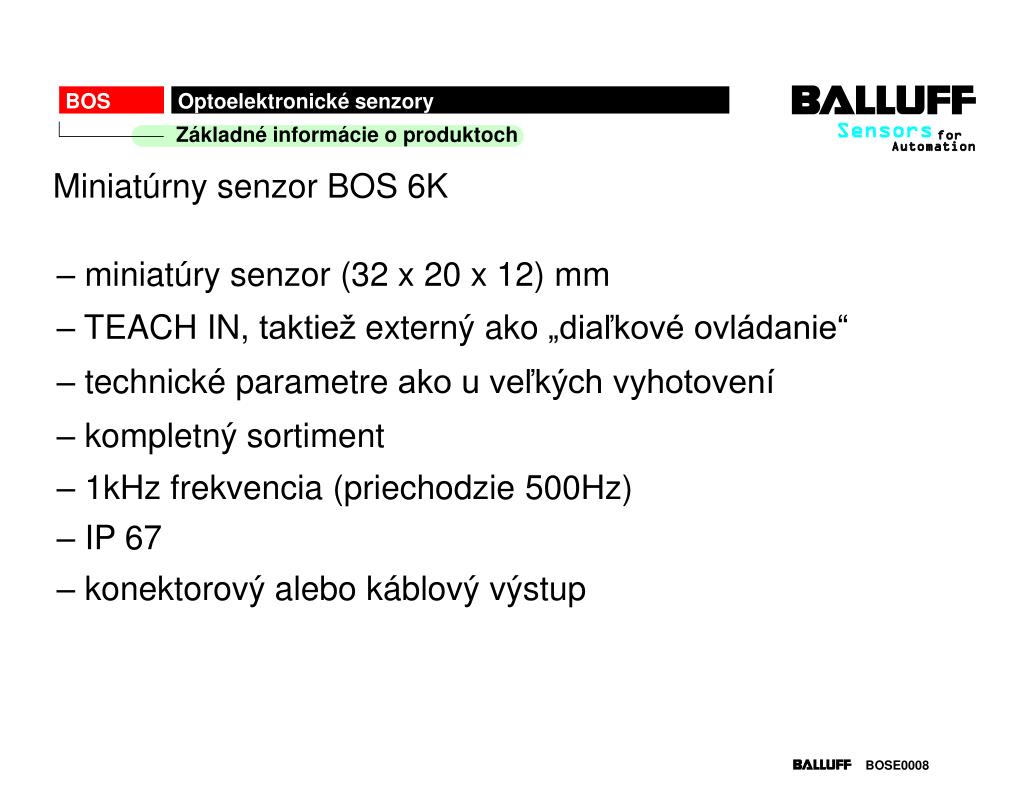

  13. Miniatúrnysenzor BOS 6K BOS Optoelektronickésenzory Základné informácie o produktoch – miniatúry senzor (32 x 20 x 12) mm – TEACH IN, taktiež externýako „diaľkové ovládanie“ – technické parametreako u veľkých vyhotovení – kompletný sortiment – 1kHz frekvencia (priechodzie 500Hz) – IP 67 – konektorový alebo káblový výstup BOSE0008

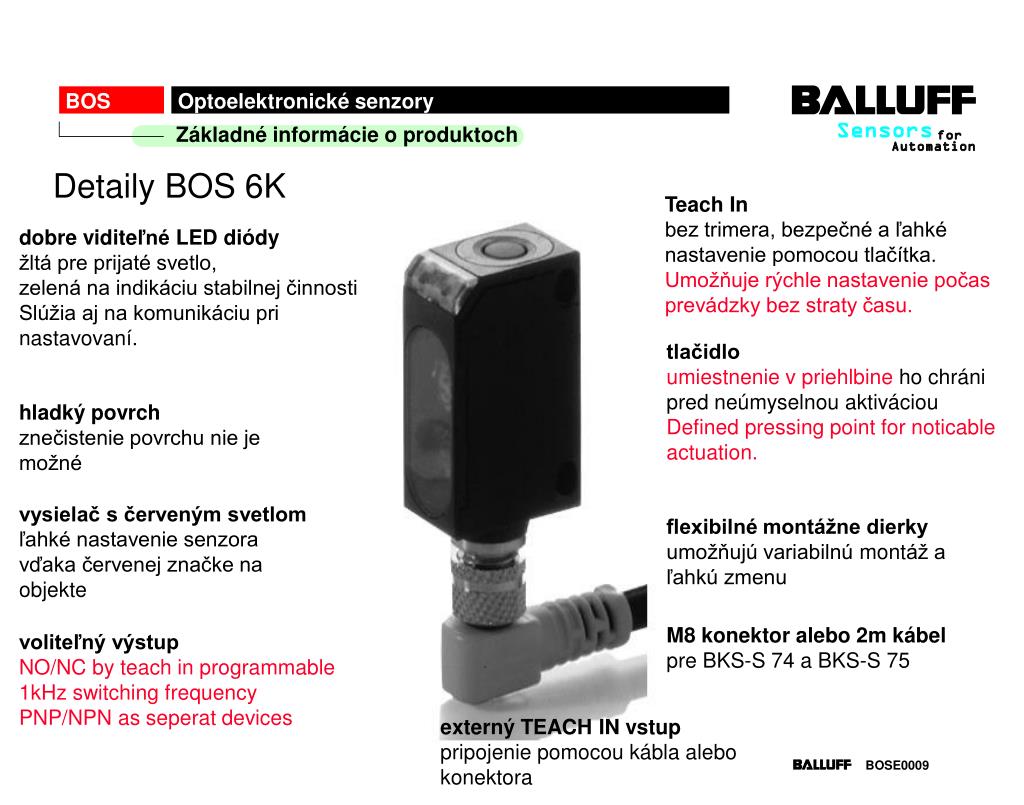

  14. Detaily BOS 6K BOS Optoelektronickésenzory Základné informácie o produktoch Teach In bez trimera, bezpečné a ľahké nastavenie pomocou tlačítka. Umožňuje rýchle nastavenie počas prevádzky bez straty času. dobre viditeľné LED diódy žltá pre prijaté svetlo, zelená na indikáciu stabilnej činnosti Slúžia aj na komunikáciu pri nastavovaní. tlačidlo umiestnenie v priehlbine ho chráni pred neúmyselnou aktiváciou Defined pressing point for noticable actuation. hladký povrch znečistenie povrchu nie je možné vysielač s červeným svetlom ľahké nastavenie senzora vďaka červenej značke na objekte flexibilné montážne dierky umožňujú variabilnú montáž a ľahkú zmenu M8 konektor alebo 2m kábel pre BKS-S 74 a BKS-S 75 voliteľný výstup NO/NC by teach in programmable 1kHz switching frequency PNP/NPN as seperat devices externý TEACH IN vstup pripojenie pomocou kábla alebo konektora BOSE0009

  15. BOS Optoelektronickésenzory HMI 2001 BOS 6K LASER Laserový difúzny s potláčaním pozadia 20...60mm nastaviteľná snímacia vzdialenosť, 0,5mm priemer značky v 40mm Technické vlastnosti ako BOS 6K Laserovoreflexnés polarizačným filtrom, 0,1...1m nastaviteľná vzdialenosť, 1mm priemer značkyv 300mm Laserlight laser protection class 2 ľahko viditeľné laserové svetlo pre ľahké nastavenie senzora, veľmi precízne prepínanie a najlepšia detekcia malých predmetov BOS-HMI01-01

  16. Univerzálnysenzor BOS 26K BOS Optoelektronickésenzory Základné informácie o produktoch – vysoko výkonný rad senzorov – veľa možností pre uchytenie senzora – konektor S4 otočiteľný v rozsahu 270° – difúzne reflexné s potláčaním pozadia a reflexné s autokolimačnou optikou – nový lasorový žiarič s protection class II BOSE0010

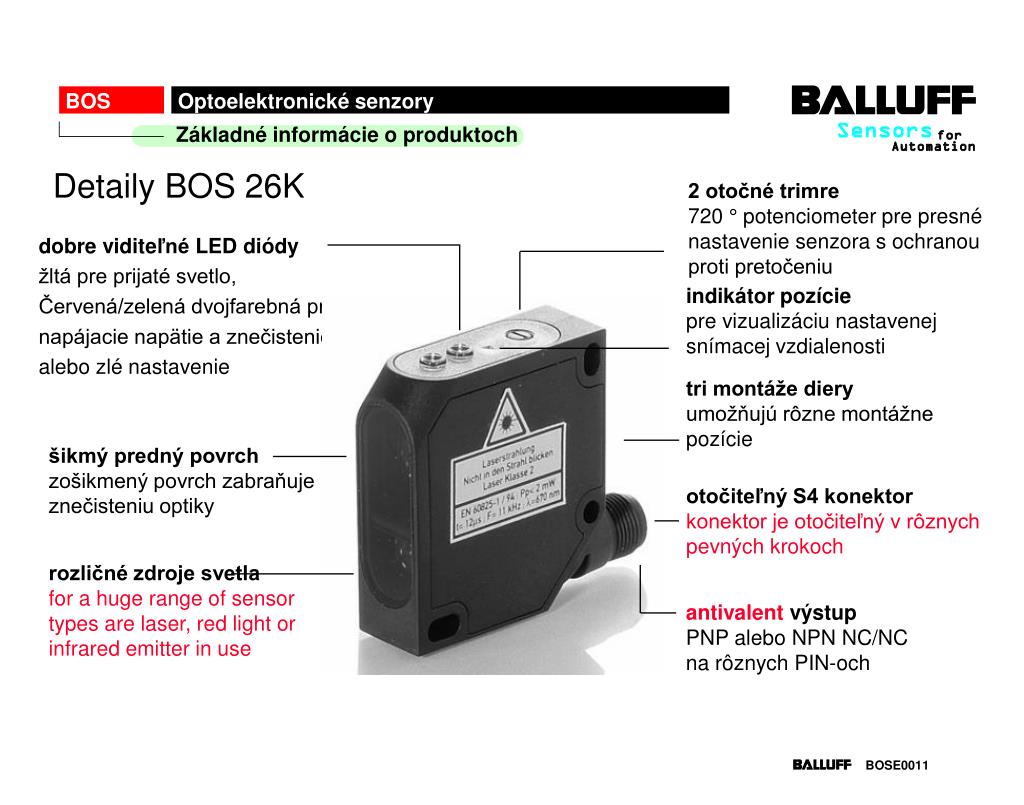

  17. Detaily BOS 26K BOS Optoelektronickésenzory Základné informácie o produktoch 2 otočné trimre 720 ° potenciometer pre presné nastavenie senzora s ochranou proti pretočeniu dobre viditeľné LED diódy žltá pre prijaté svetlo, Červená/zelená dvojfarebná pre napájacie napätie a znečistenie alebo zlé nastavenie indikátor pozície pre vizualizáciu nastavenej snímacej vzdialenosti tri montáže diery umožňujú rôzne montážne pozície šikmý predný povrch zošikmený povrch zabraňuje znečisteniu optiky otočiteľný S4 konektor konektor je otočiteľný v rôznych pevných krokoch rozličné zdroje svetla for a huge range of sensor types are laser, red light or infrared emitter in use antivalent výstup PNP alebo NPN NC/NC na rôznych PIN-och BOSE0011

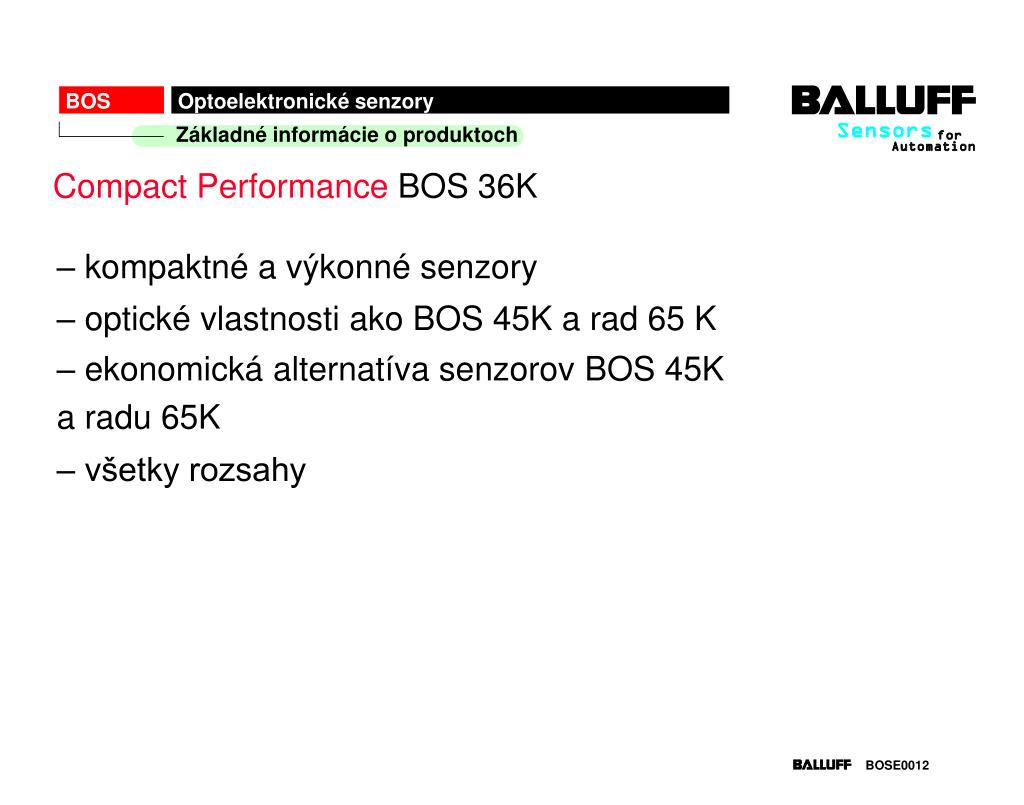

  18. Compact Performance BOS 36K BOS Optoelektronickésenzory Základné informácie o produktoch – kompaktné a výkonné senzory – optické vlastnosti ako BOS 45K a rad 65 K – ekonomická alternatíva senzorov BOS 45K a radu 65K – všetky rozsahy BOSE0012

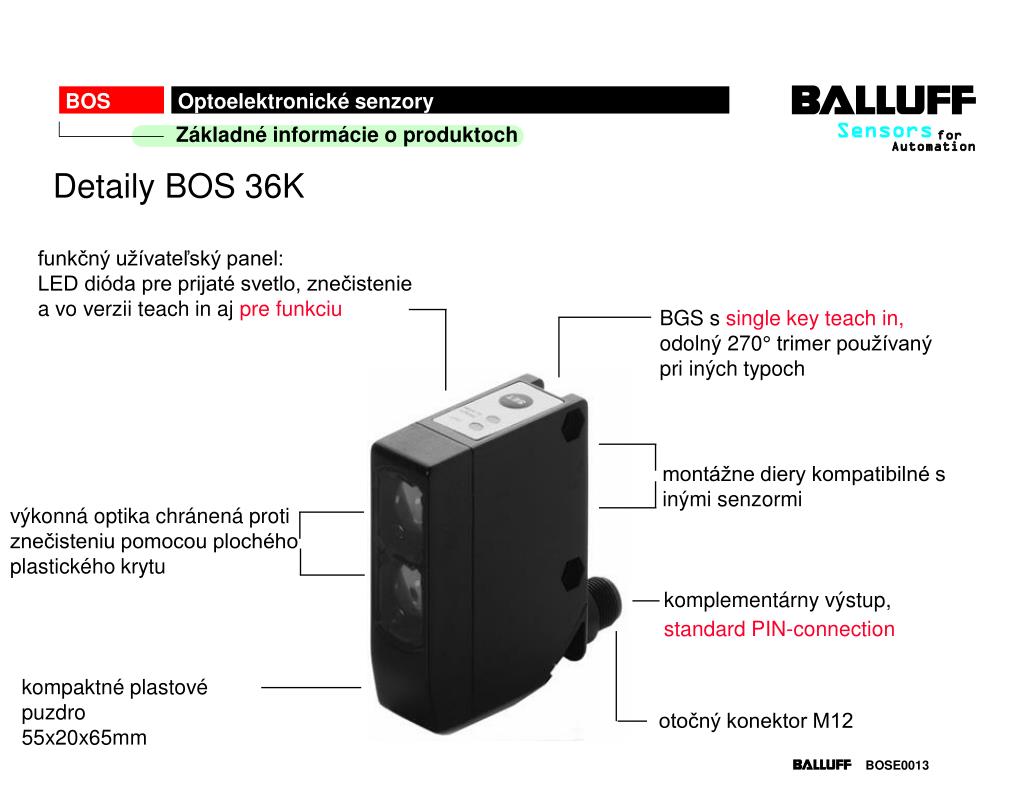

  19. Detaily BOS 36K BOS Optoelektronickésenzory Základné informácie o produktoch funkčný užívateľský panel: LED dióda pre prijaté svetlo, znečistenie a vo verzii teach in aj pre funkciu BGS ssingle key teach in, odolný 270° trimer používaný pri iných typoch montážne diery kompatibilné s inými senzormi výkonná optika chránená proti znečisteniu pomocou plochého plastického krytu komplementárnyvýstup, standard PIN-connection kompaktné plastové puzdro 55x20x65mm otočný konektor M12 BOSE0013

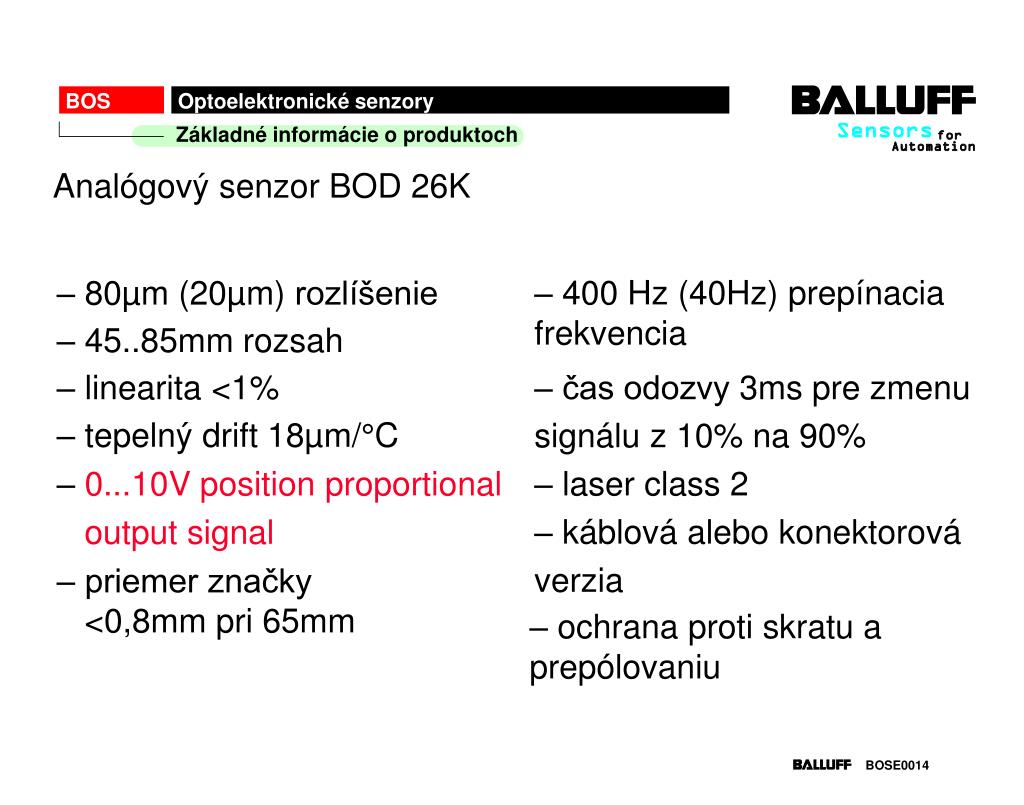

  20. Analógovýsenzor BOD 26K BOS Optoelektronickésenzory Základné informácie o produktoch – 400 Hz (40Hz) prepínacia frekvencia – 80µm (20µm) rozlíšenie – 45..85mm rozsah – čas odozvy 3ms pre zmenu signálu z 10% na 90% – linearita <1% – tepelný drift 18µm/°C – laser class 2 – 0...10V position proportional output signal – káblová alebo konektorová verzia – priemer značky <0,8mm pri 65mm – ochrana proti skratu a prepólovaniu BOSE0014

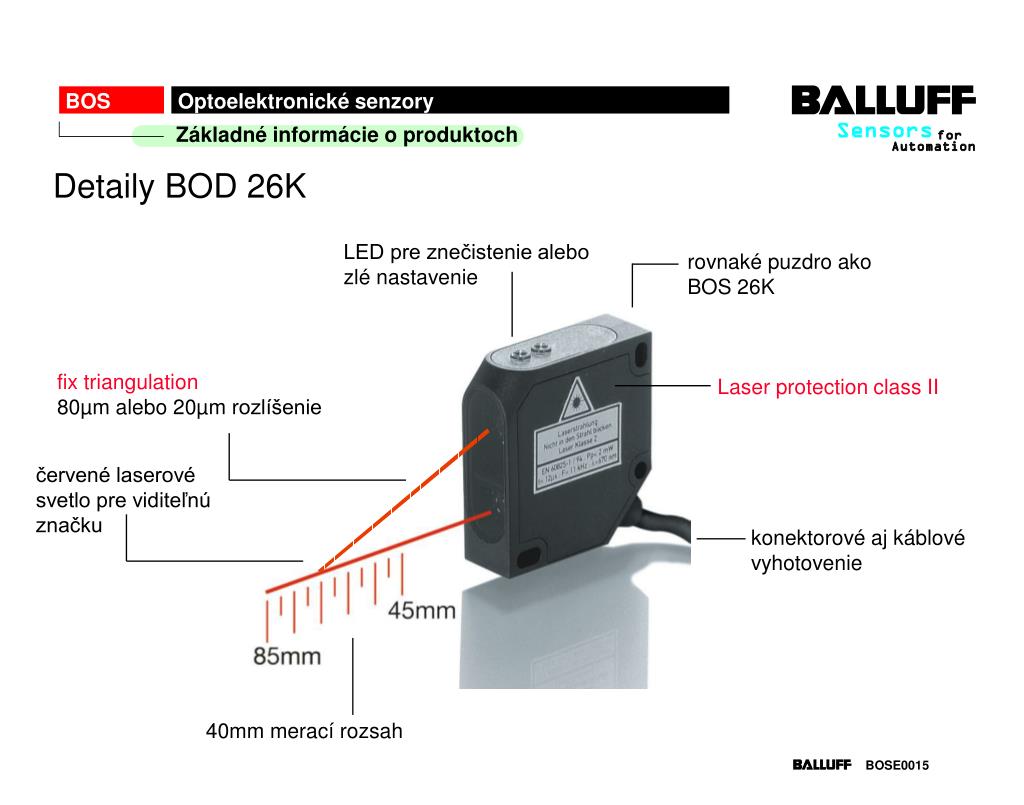

  21. Detaily BOD 26K BOS Optoelektronickésenzory Základné informácie o produktoch LED pre znečistenie alebo zlé nastavenie rovnaké puzdro ako BOS 26K fix triangulation 80µm alebo 20µm rozlíšenie Laser protection class II červené laserové svetlo pre viditeľnú značku konektorové aj káblové vyhotovenie 40mm meracírozsah BOSE0015

  22. Analog sensor BOD 66M BOS Optoelektronickésenzory HMI 2001 – 10...100 Hz prepínacia frekvenciazávislána farbe objektu – 5mm rozlíšenie – 200...2000mm snímacia vzdial. pre analógový a prepínací výstup – priemer sveteľnej značky 3x12mm pri 2m vzdialenosti – CCD riadkovýprijímačpre meranie nezávislé na farbe – min. rozmery objektu: 30x30mm – laserprotection class 2 – 1...10 V analogovýnapäťový výstup – linearita <0,5% – tepelný drift: kompenzovaný – grey scale value <1% BOS-HMI01-02

  23. Detaily BOD 66M BOS Optoelektronickésenzory HMI 2001 LED-ka preznečistenie a zlé nastavenie Montáž ako BOS 65K laserprotection class 2 Teach In tlačítko je chránené krytom proti neúmyselnému stlačeniu. Snímacia vzdialenosť pri teach in nastaviteľná od 200mm do 2000. Measurement distance from the analog output between 200mm and 2000mm Teach In prepínacieho výstupu pomocou tlačítka alebo po linke. Viditeľná sveteľná značka v celom snímacom rozsahu. M12 konektor, 5pin BKS-S 134 BOS-HMI01-03

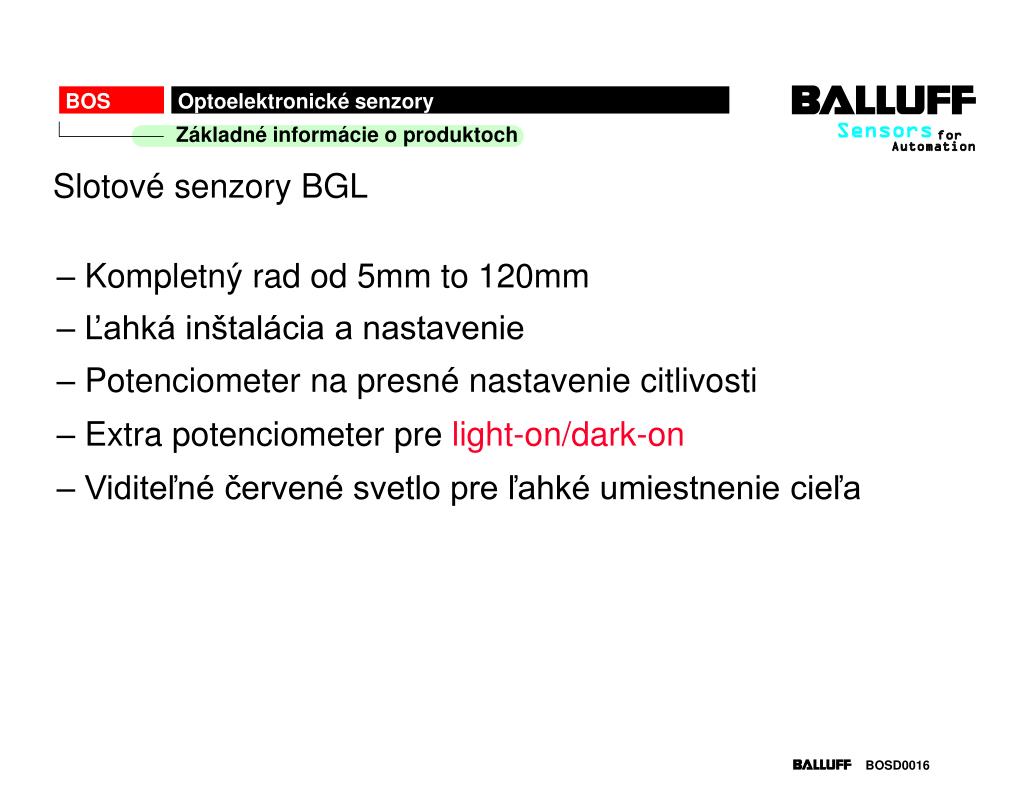

  24. BOS Optoelektronickésenzory Základné informácie o produktoch Slotové senzory BGL – Kompletný rad od 5mm to 120mm – Ľahká inštalácia a nastavenie – Potenciometer na presné nastavenie citlivosti – Extra potenciometer prelight-on/dark-on – Viditeľné červené svetlo pre ľahké umiestnenie cieľa BOSD0016

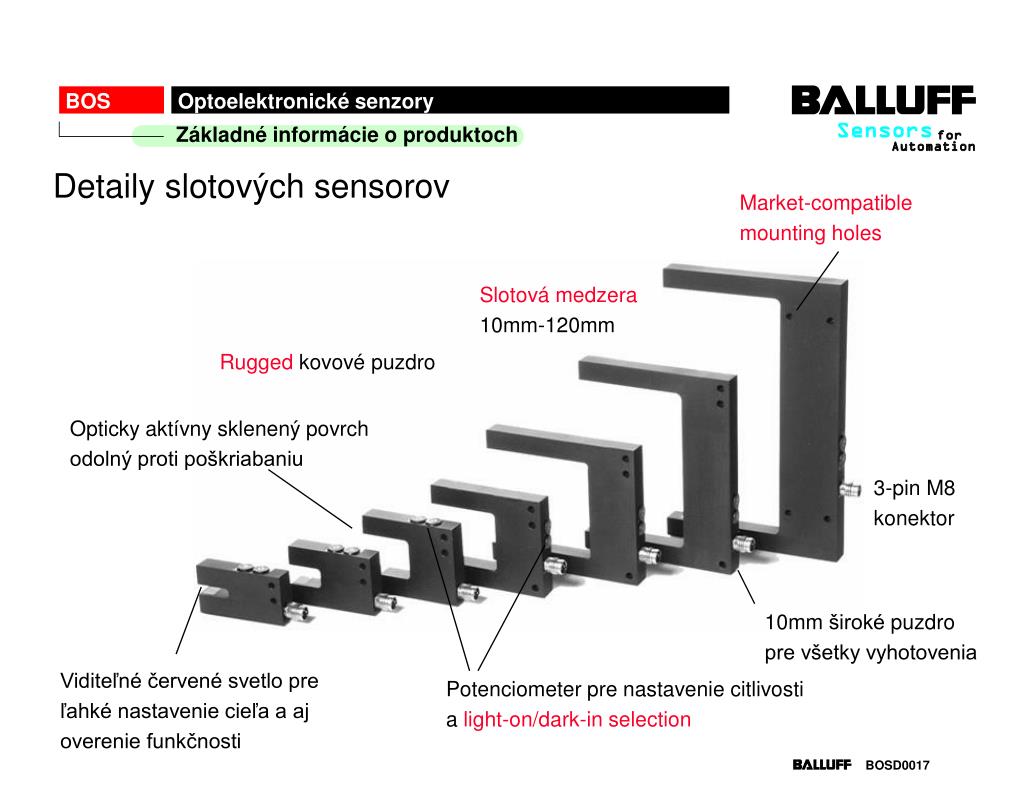

  25. BOS Optoelektronickésenzory Základné informácie o produktoch Detaily slotových sensorov Market-compatible mounting holes Slotová medzera 10mm-120mm Ruggedkovové puzdro Opticky aktívny sklenený povrch odolný proti poškriabaniu 3-pin M8 konektor 10mm široképuzdro pre všetky vyhotovenia Viditeľné červené svetlo pre ľahké nastavenie cieľa a aj overenie funkčnosti Potenciometer pre nastavenie citlivosti a light-on/dark-in selection BOSD0017

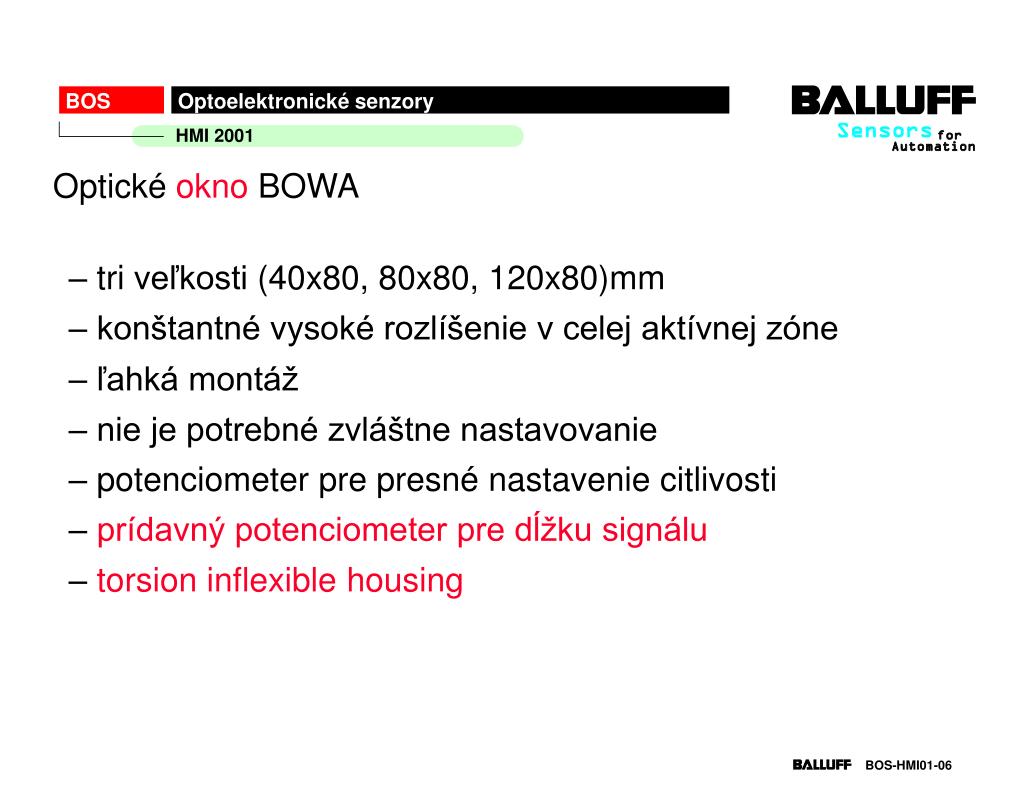

  26. BOS Optoelektronickésenzory HMI 2001 Optickéokno BOWA – triveľkosti (40x80, 80x80, 120x80)mm – konštantné vysoké rozlíšenie v celej aktívnej zóne – ľahká montáž – nie je potrebné zvláštne nastavovanie – potenciometer prepresné nastavenie citlivosti – prídavný potenciometer pre dĺžku signálu – torsion inflexible housing BOS-HMI01-06

  27. BOS Optoelektronickésenzory HMI 2001 Detaily optickýchokien Torsion inflexible housing Tri rozdielne veľkosti Zelená LED-ka pre kontrolu činnosti, červená pre funkčnosť výstupu Potenciometer pre nastavenie citlivosti Potenciometer pre dĺžku signálu M8 konektor 3pin Dynamical working rozlíšenie: 0,8, 1,0 alebo 1,5mm závisí od veľkosti BOS-HMI01-07

  28. Čítač farebných značiek BKT BOS Optoelektronickésenzory Základné informácie o produktoch – Print mark detekcias mikrokontrolérom riadeným nastavovaním – Automatické ukladanie všetkých potrebných parametrov stlačením len dvoch tlačidiel – červené a zelené svetlo umožňuje detekciu takmer všetkých značiek – variabilná montáž – všetky verzie s analógovým výstupom BOSE0016

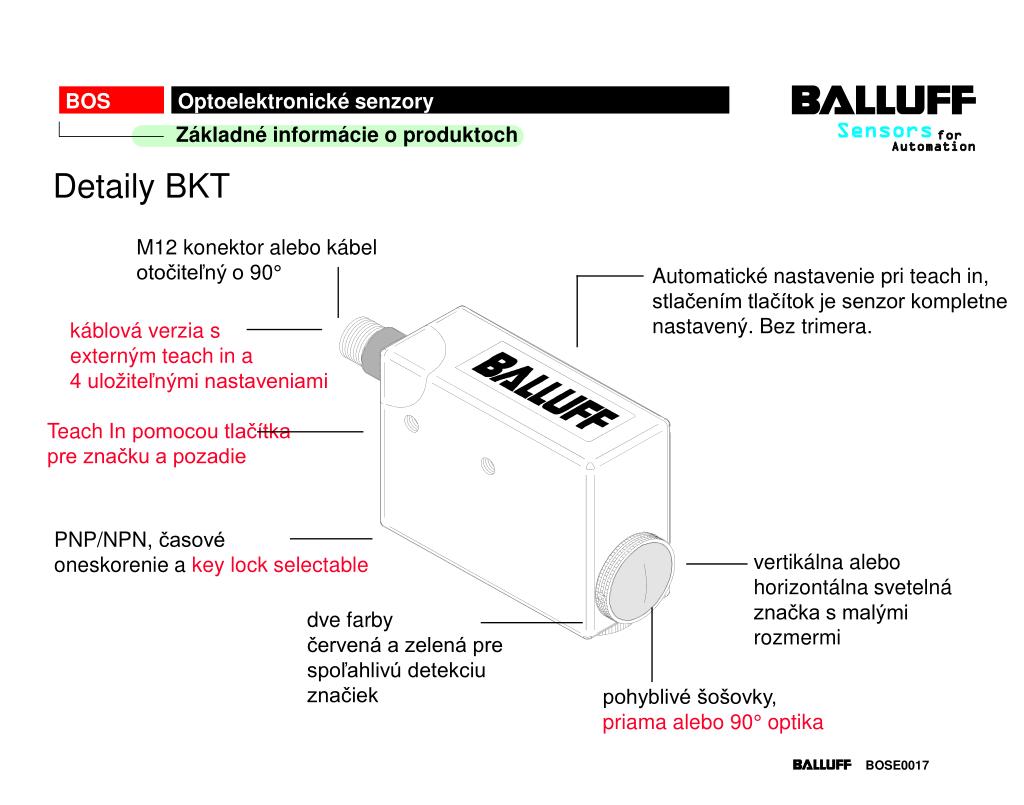

  29. Detaily BKT BOS Optoelektronickésenzory Základné informácie o produktoch M12 konektor alebokábel otočiteľný o 90° Automatické nastavenie pri teach in, stlačením tlačítok je senzor kompletne nastavený. Bez trimera. káblová verzia s externým teach in a 4 uložiteľnými nastaveniami Teach In pomocou tlačítka pre značku a pozadie PNP/NPN, časové oneskorenie a key lock selectable vertikálna alebo horizontálna svetelná značka s malými rozmermi dve farby červená a zelená pre spoľahlivú detekciu značiek pohyblivé šošovky, priama alebo 90° optika BOSE0017

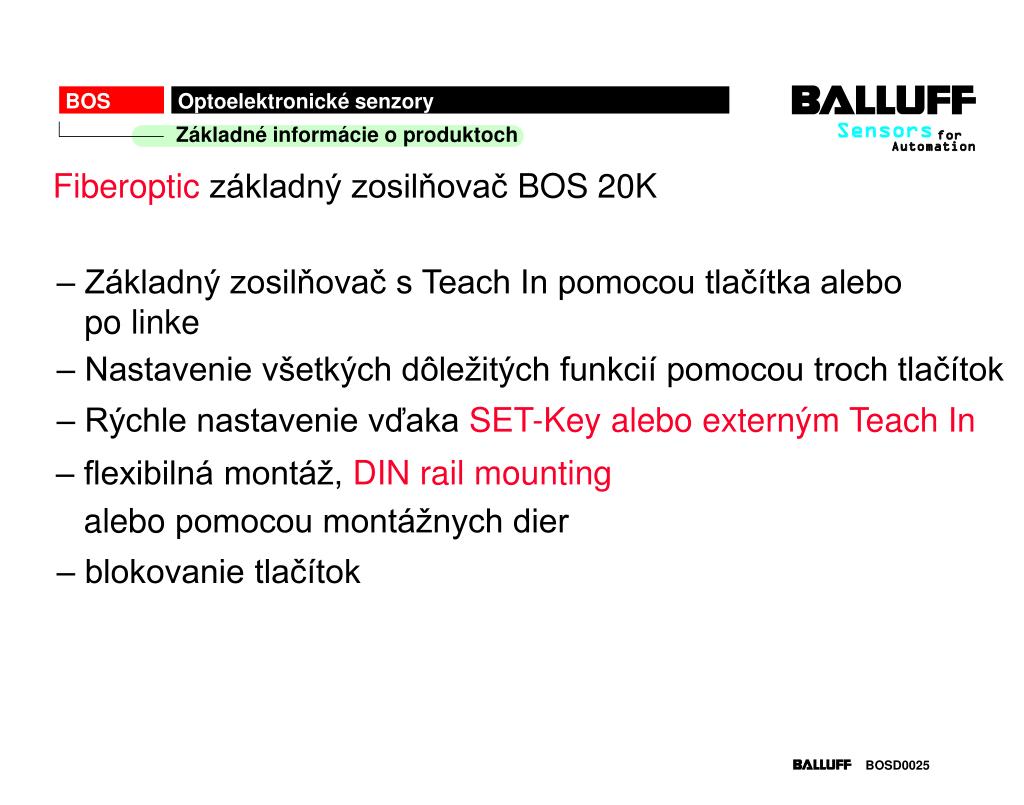

  30. BOS Optoelektronickésenzory Základné informácie o produktoch Fiberopticzákladný zosilňovač BOS 20K – Základný zosilňovač s Teach In pomocou tlačítka alebo po linke – Nastavenie všetkých dôležitých funkcií pomocou troch tlačítok – Rýchle nastavenie vďaka SET-Key alebo externým Teach In – flexibilná montáž, DIN rail mounting alebopomocou montážnych dier – blokovanie tlačítok BOSD0025

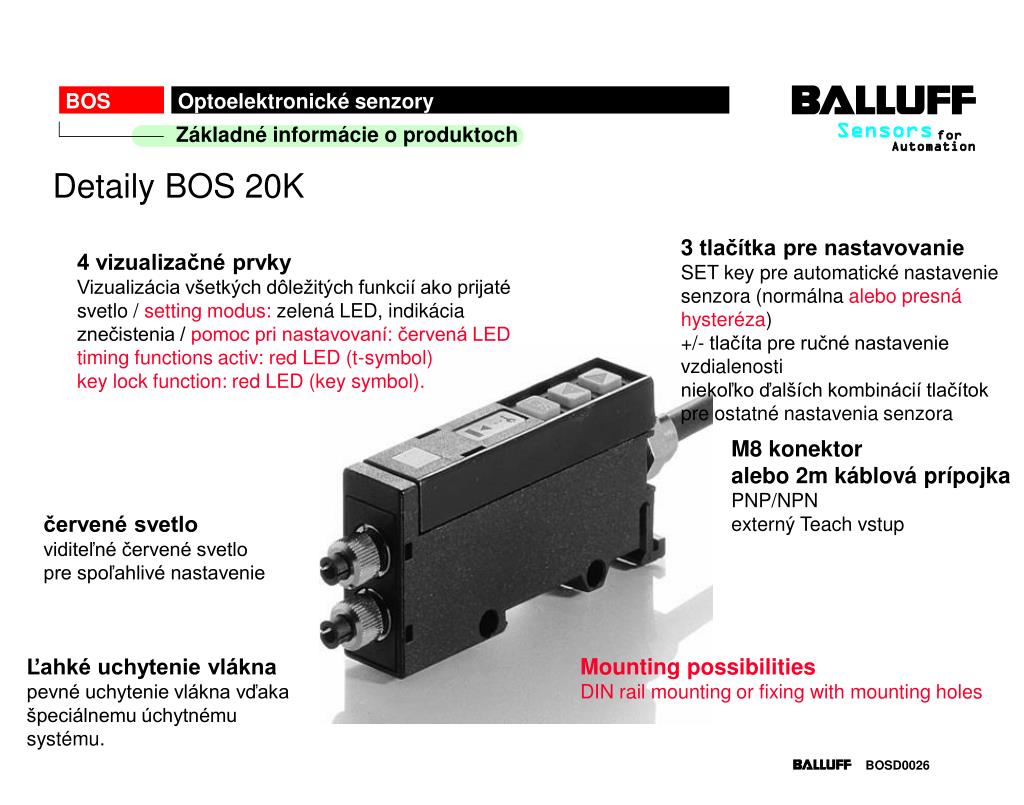

  31. BOS Optoelektronickésenzory Základné informácie o produktoch Detaily BOS 20K 3 tlačítka pre nastavovanie SET key pre automatické nastavenie senzora (normálna alebo presná hysteréza) +/- tlačíta pre ručné nastavenie vzdialenosti niekoľko ďalších kombinácií tlačítok pre ostatné nastavenia senzora 4 vizualizačné prvky Vizualizácia všetkých dôležitých funkcií ako prijaté svetlo / setting modus:zelená LED, indikácia znečistenia / pomoc pri nastavovaní: červená LED timing functions activ: red LED (t-symbol) key lock function: red LED (key symbol). M8 konektor alebo 2m káblováprípojka PNP/NPN externý Teach vstup červené svetlo viditeľné červené svetlo pre spoľahlivé nastavenie Ľahké uchytenie vlákna pevné uchytenie vlákna vďaka špeciálnemu úchytnému systému. Mounting possibilities DIN rail mounting or fixing with mounting holes BOSD0026

  32. BOS Optoelektronickésenzory Základné informácie o produktoch Fiberopticzákladný zosilňovač BOS 74K – Základná jednotka s flexibilnými nastavením vzdialenosti, hysterézy a časovacích funkcií – bezpečné a rýchle uchytenie vlákna pomocou mechanických páčok bez pomoci ďalších nástrojov –červené svetlo s jasnou svetelnou značkou v krátkych vzdial. – flexibilná montáž, DIN rail mounting alebo uchytenie pomocou montážnych dier – Štandardná verzia s 1kHz prepínacou frekvenciou, High-speed verzia s 10kHz prepínacou frekvenciou BOSD0027

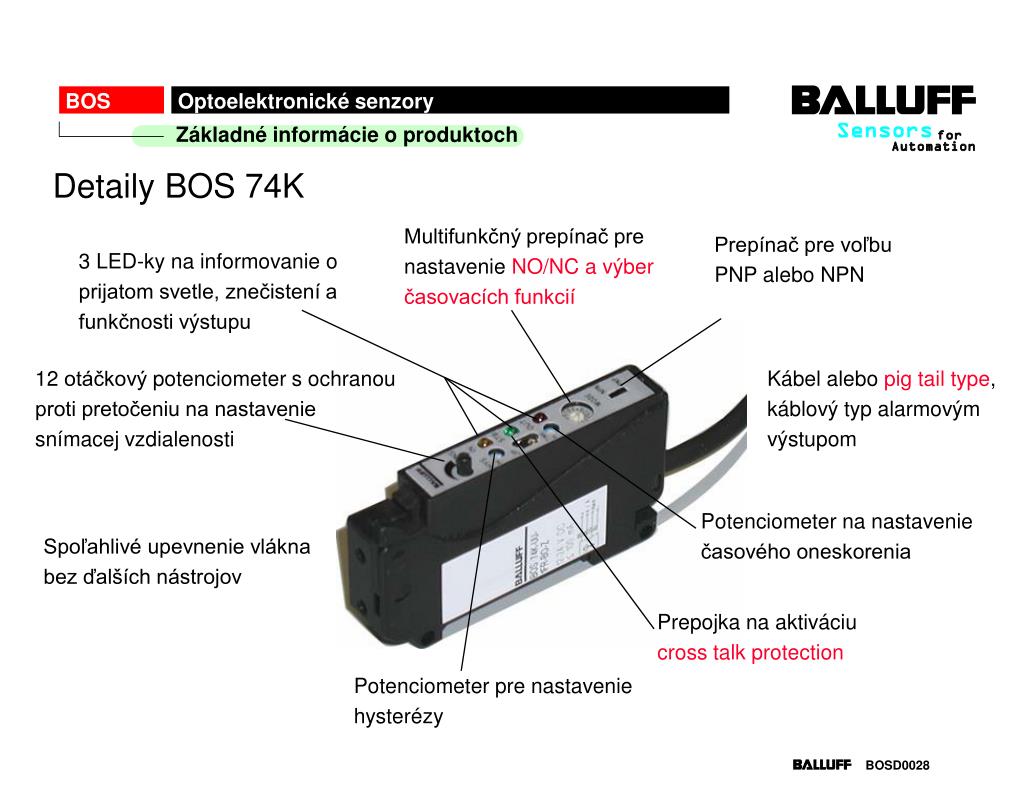

  33. BOS Optoelektronickésenzory Základné informácie o produktoch Detaily BOS 74K Multifunkčný prepínač pre nastavenie NO/NC a výber časovacích funkcií Prepínač pre voľbu PNP alebo NPN 3 LED-kyna informovanie o prijatom svetle, znečistení a funkčnosti výstupu 12 otáčkový potenciometer s ochranou proti pretočeniu na nastavenie snímacej vzdialenosti Kábelalebopig tail type, káblový typ alarmovým výstupom Potenciometer na nastavenie časového oneskorenia Spoľahlivé upevnenie vlákna bez ďalších nástrojov Prepojkana aktiváciu cross talk protection Potenciometer pre nastavenie hysterézy BOSD0028

  34. Plastic Fiber Optic BOS Optoelektronickésenzory Základné informácie o produktoch cuttable fiberending dva rozdielne priemery vlákna: 1mm pre veľké vzdialenosti a 0.5mm pre detekciu malých predmetov ohýbateľné vláknové hlavice difúzne reflexné alebo priechodzie vlákna Niekoľko optických hlavíc pre väčšiu flexibilitu BOSE0018

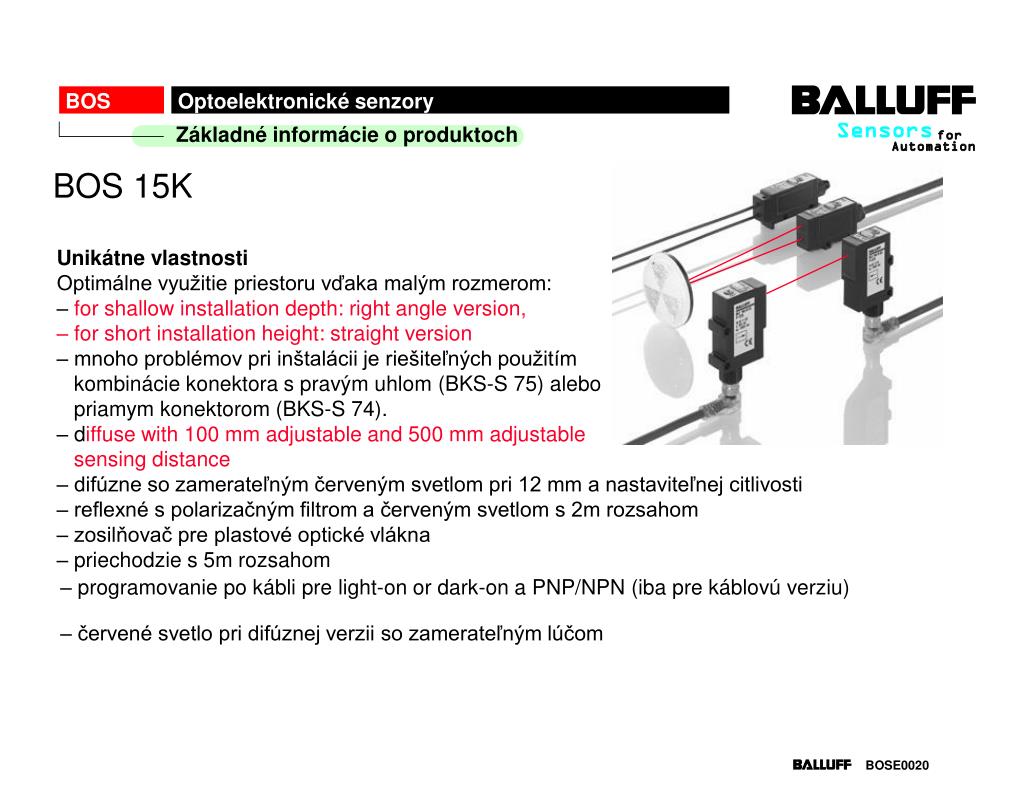

  35. BOS 15K BOS Optoelektronickésenzory Základné informácie o produktoch Unikátne vlastnosti Optimálne využitie priestoru vďaka malým rozmerom: – for shallow installation depth: right angle version, – for short installation height: straight version – mnoho problémov pri inštalácii je riešiteľných použitím kombinácie konektora s pravým uhlom (BKS-S 75) alebo priamym konektorom (BKS-S 74). – diffuse with 100 mm adjustable and 500 mm adjustable sensing distance – difúzne so zamerateľným červeným svetlom pri 12 mm a nastaviteľnej citlivosti – reflexné s polarizačným filtrom a červeným svetlom s 2m rozsahom – zosilňovač pre plastové optické vlákna – priechodzie s 5m rozsahom • – programovanie po kábli pre light-on or dark-on a PNP/NPN (iba pre káblovú verziu) • – červené svetlo pri difúznej verzii so zamerateľným lúčom BOSE0020

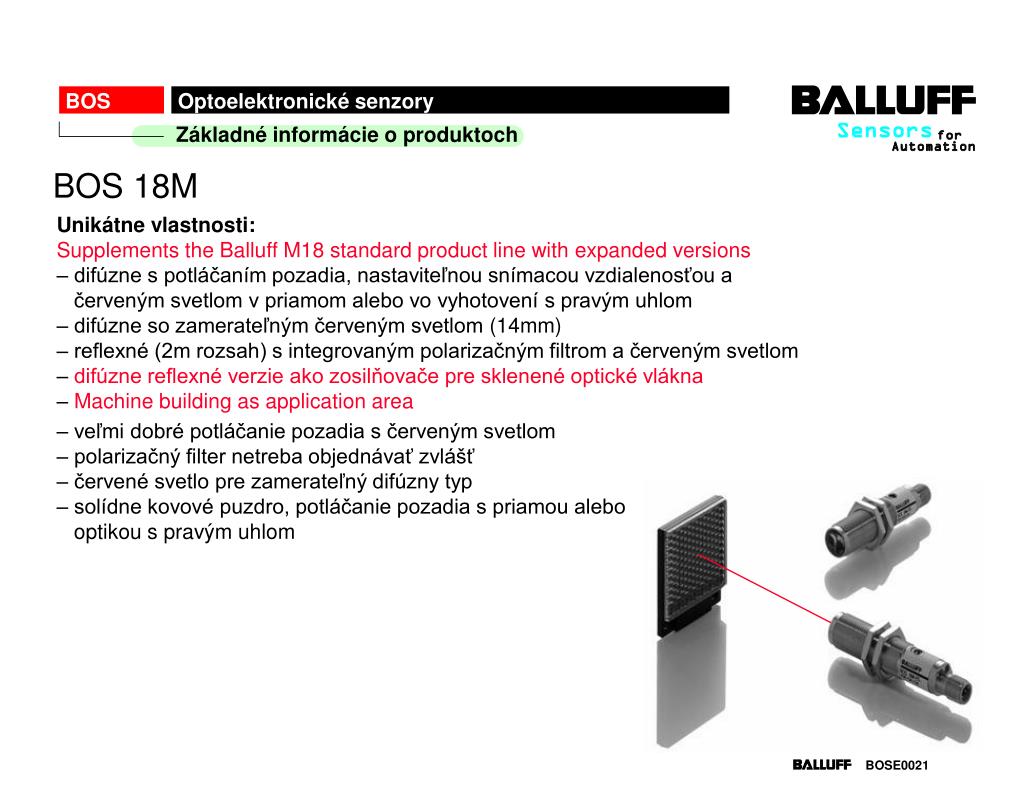

  36. BOS 18M BOS Optoelektronickésenzory Základné informácie o produktoch Unikátne vlastnosti: Supplements the Balluff M18 standard product line with expanded versions – difúzne s potláčaním pozadia, nastaviteľnou snímacou vzdialenosťou a červeným svetlom v priamom alebo vo vyhotovení s pravým uhlom – difúzne so zamerateľným červeným svetlom (14mm) – reflexné (2m rozsah) s integrovaným polarizačným filtrom a červeným svetlom – difúzne reflexné verzie ako zosilňovače pre sklenené optické vlákna – Machine building as application area – veľmi dobré potláčanie pozadia s červeným svetlom – polarizačný filter netreba objednávať zvlášť – červené svetlo pre zamerateľný difúzny typ – solídne kovové puzdro, potláčanie pozadia s priamou alebo optikou s pravým uhlom BOSE0021

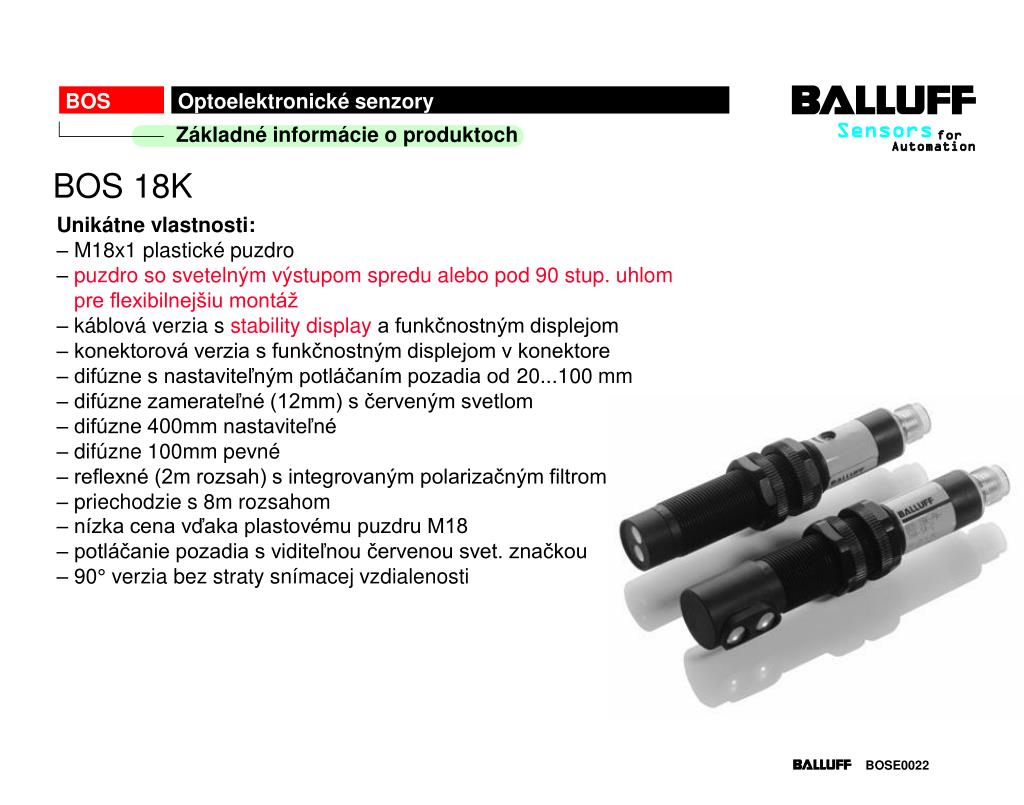

  37. BOS 18K BOS Optoelektronickésenzory Základné informácie o produktoch Unikátne vlastnosti: – M18x1 plastické puzdro – puzdro so svetelným výstupom spredu alebo pod 90 stup. uhlom pre flexibilnejšiu montáž – káblová verzia s stability display a funkčnostným displejom – konektorová verzia s funkčnostným displejom v konektore – difúzne s nastaviteľným potláčaním pozadia od 20...100 mm – difúzne zamerateľné (12mm) s červeným svetlom – difúzne 400mm nastaviteľné – difúzne 100mm pevné – reflexné (2m rozsah) s integrovaným polarizačným filtrom – priechodzie s 8m rozsahom – nízka cena vďaka plastovému puzdru M18 – potláčanie pozadia s viditeľnou červenou svet. značkou – 90° verzia bez straty snímacej vzdialenosti BOSE0022

  38. BOS 25K BOS Optoelektronickésenzory Základné informácie o produktoch Unikátne vlastnosti: – praktické štvorcové, úzke puzdro – konektor pevne pripojený k spodnej časti – DC verzia s konektorom alebo káblom a AC/DC s káblom – difúzne s potláčaním pozadia nastaviteľné od 50-250 mm – difúzne s nastaviteľnou 900 mm snímacou vzdialenosťou – reflexné s polarizačným filtrom a červeným svetlom so 4m rozsahom – priechodzie s 5m rozsahom – veľmi dobré potláčanie pozadia aj pri väčších vzdialenostiach (250 mm) – veľký rozsah nastavenia snímacej vzdialenosti pri difúznych modeloch – 50 mm dead zone pre difúznes BGS must be strictly held – AC/DC aj DC verzie k dispozícii – DC konektoras PNP, NO/NC selectable version – DC cable as PNP/NPN, NO/NC selectable version – priechodzie s alarmovým výstupom a testovacím vstupom BOSE0023

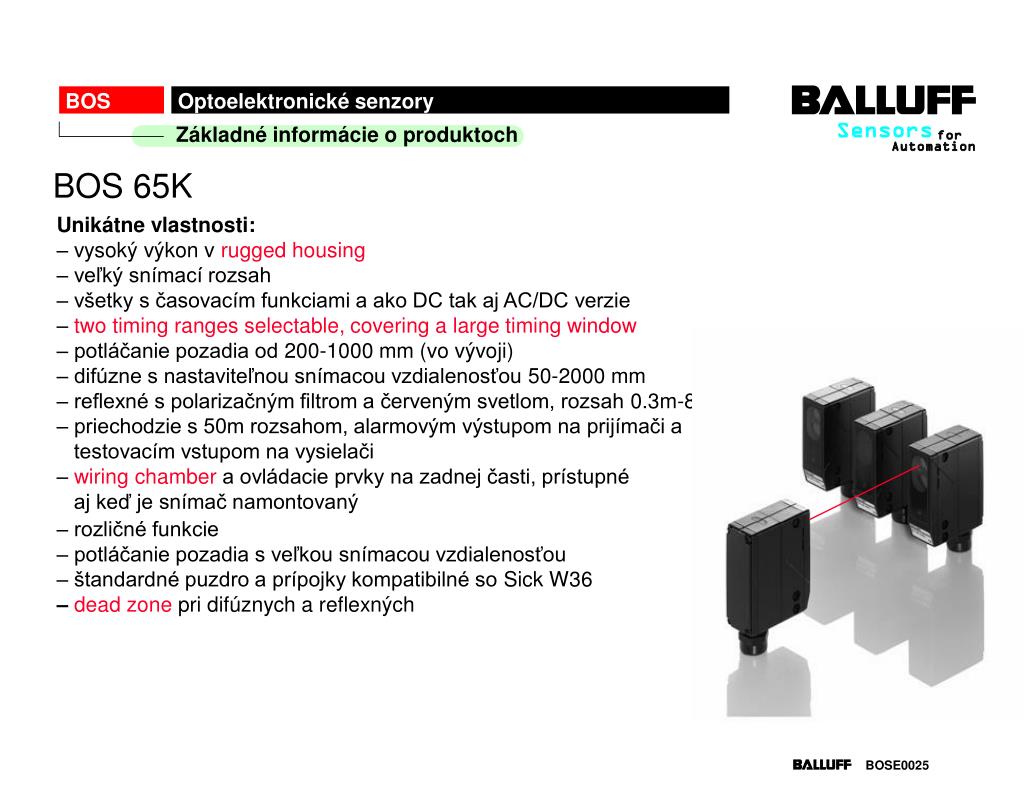

  39. BOS 65K BOS Optoelektronickésenzory Základné informácie o produktoch Unikátne vlastnosti: – vysoký výkon v rugged housing – veľký snímací rozsah – všetky s časovacím funkciami a ako DC tak aj AC/DC verzie –two timing ranges selectable, covering a large timing window – potláčanie pozadia od 200-1000 mm (vo vývoji) – difúzne s nastaviteľnou snímacou vzdialenosťou 50-2000 mm – reflexné s polarizačným filtrom a červeným svetlom, rozsah 0.3m-8m – priechodzie s 50m rozsahom, alarmovým výstupom na prijímači a testovacím vstupom na vysielači – wiring chambera ovládacie prvky na zadnej časti, prístupné aj keď je snímač namontovaný – rozličné funkcie – potláčanie pozadia s veľkou snímacou vzdialenosťou – štandardné puzdro a prípojky kompatibilné so Sick W36 – dead zonepri difúznych a reflexných BOSE0025
