Fatek otomasyon

FATEK OTOMASYON

İNVERTER VE

SIRALI ÇALIŞMA

HESAPLAMA TABLOSU


S r c uygulama
Sürücü uygulama

Kompresörlerde Sürücü Kullanımı

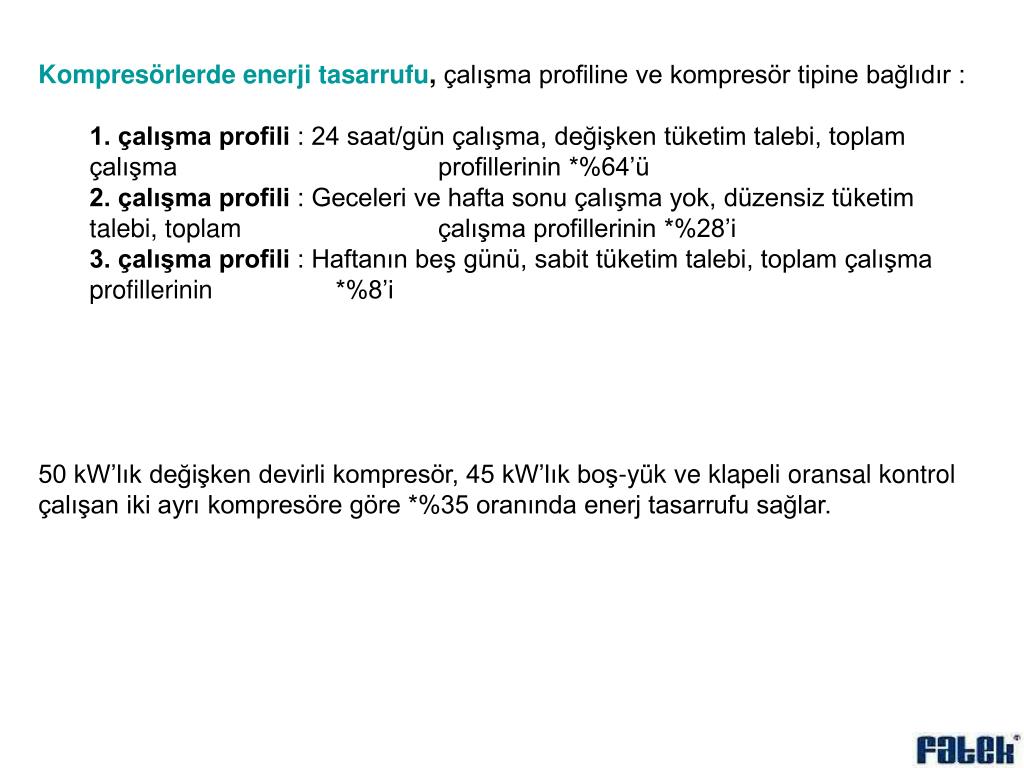

  • Kompresörlerde enerji tasarrufu, çalışma profiline ve kompresör tipine bağlıdır :

    • 1. çalışma profili : 24 saat/gün çalışma, değişken tüketim talebi, toplam çalışma profillerinin *%64’ü

    • 2. çalışma profili : Geceleri ve hafta sonu çalışma yok, düzensiz tüketim talebi, toplam çalışma profillerinin *%28’i

    • 3. çalışma profili : Haftanın beş günü, sabit tüketim talebi, toplam çalışma profillerinin *%8’i

  • 50 kW’lık değişken devirli kompresör, 45 kW’lık boş-yük ve klapeli oransal kontrol çalışan iki ayrı kompresöre göre *%35 oranında enerj tasarrufu sağlar.


Vidalı kompresörler

Abb drivers

Atlas copco kompresörlere

Telemecanique

Altivar 61-71


  • Hava akışı veya basınç regülasyonu için birçok method mevcut :

    • Çalış/dur : sadece küçük kompresörler için, verimli ancak regülasyon yok

    • Ya hep ya hiç :emme tarafında bir valf ile çalışma(emiş regülatör valfi),valf kapanır ve basınç artar (talep az), talep olmadığı zaman kompresör yüksüz olarak çalışır ve bir süre sonra durur. Talep artığında basınç düşer ve valf açılır. Düşük regülasyon.

    • Valfler ile ayarlama :Eğer talep düşerse yardımcı bir valf ani olarak açılır ve havayı girişe geri yönlendirir. Regülasyon yeteneği kabul edilebilir seviyelerdedir ancak enerji tasarrufu çok düşüktür.Tam yükün %70 altında çalışmaz.

    • Hız değişimi :değişken hız kontrol sürücülü regülasyon, enerji tasarrufu ve esneklik maksimum, %20 ile %100 yük aralığında regülasyon.

  • Uygulama alanları

    • Çoğunlukla hava dağıtım ve soğutma sistemleri için endüstriyel alanlarda

  • Güç aralığı

    • 1 kW’den750

  • kW’ye kadar


  • Kalkış method mevcut :

    • Kalkış torku %100 ile %120 arasında

    • Mekaniksel şokları ve geçiçi motor akımını minimize etmek için rampalar 3sn ile 20sn arasında ayarlanır

  • Çalıştırma ve regülasyon

    • Basınç veya akış değişkenliğini kontrol etmek için sürekli hız regülasyonu ve hızlanma rampası

  • Durdurma

    • Rampalı veya serbest duruş

  • Hız referansı verme ve kontrolü

    • Hız referansı sabit olarak veya regülasyon sistemi tarafından verilebilir

  • Haberleşme

    • Haberleşme üzerinden PLC ile kontrol edilen birçok kompresör paralel olarak ağ üzerinde bağlanabilir

  • Koruma ve bakım

    • Aşırı yüke karşı koruma

    • Fazların değişmesine karşı (ters yönde çalışma) koruma

    • Yüksüz olarak belirli bir süre çalıştıktan sonra durdurma

    • Bakım için komporesör değiştirme

    • Rezonans frekanslarında çalıştırmama, atlama


Originator : method mevcut :FATEK OTOMASYON ARITMA ELEKTRİK MAK. MÜH. SAN. VE DIŞ TİC. LTD. ŞTİ.

SN. FATİH TÜRKEKUL

Firma :ÇİMSA ÇİMENTO SAN.A.Ş..

SN.HAKAN BUĞUR

Hesaplama tarihi :27.03.2008

UYGULAMA TİPİ :GA 200 Kompresör inverter uygulamasI

Uygulanacak makine tipi : Kompresör GA 200

Yükte MAX. Akım : 352.0 A

Regülasyon tipi : Sıralı çalışma PLC kontrol

Motor (nominal values) :

Power : 200 kw/h

Power factor : 0.87 cos&

Efficiency : 0.959

Voltage : 400 V


Elektrik birim fiyatı kW.h : 0.134 ytl. method mevcut :

Periyodik zaman: Gün başına akışta bilgi

100% 10h

90% 0h

80% 0h

70% 0h

60% 0h

50% 14h

40% 0h

30% 0h

20% 0h

10% 0h

Kullanılacak ürün

İnverter : ATV61 veya ABB acs800.siemens micromaster 440

Kesiciler : Merlin Gerin / Siemens / Moeller

Elde edilen kazanılan tahmini enerji

İnvertersiz inverterli

Aktif gücün tüketimi 1251429 966623 kw/h/yıl

Tepkisel gücün tüketimi 709217 0 kVAr.h/yıl

Tahmin edilen enerji kazancı : 38.164,00 YTL / YIL


FATEK OTOMASYON ARITMA ELEKTRİK method mevcut :

MAK. MÜH. SAN. VE DIŞ TİC. LTD. ŞTİ.

Kumlar Cad. Alp Ap. No:11/A 34860

Atalar – Kartal – İstanbul

Tel: 0216 387 49 23 - 473 49 36

Faks : 0216 387 31 98

www.fatek.com.tr

[email protected]
