Moldeo por inyección

Moldeo por inyección. Es el moldeo a presión. El metal fundido se inyecta en el molde por medio de una maquina. La inyección puede hacerse mediante un émbolo o aire comprimido. Se utiliza unos moldes que reciben el nombre de matrices.

abedi
Download Presentation

Moldeo por inyección

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

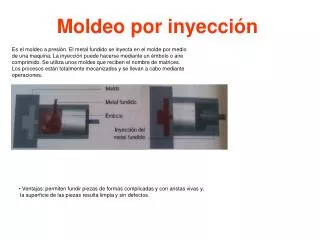

  1. Moldeo por inyección Es el moldeo a presión. El metal fundido se inyecta en el molde por medio de una maquina. La inyección puede hacerse mediante un émbolo o aire comprimido. Se utiliza unos moldes que reciben el nombre de matrices. Los procesos están totalmente mecanizados y se llevan a cabo mediante operaciones. • Ventajas: permiten fundir piezas de formas complicadas y con aristas vivas y, • la superficie de las piezas resulta limpia y sin defectos.

  2. Cámara caliente Método de la cámara caliente: 1º. El metal se funde con un crisol que forma parte de la maquina. 2º. En la parte superior del émbolo se llena la cámara de presión con el metal líquido. 3º. Al descender el émbolo, el metal impulsado por la presión (25 a 300 atm) llega al molde que esta herméticamente cerrado a través de una tobera. • Ventajas: Se consigue un llenado • de molde perfecto. Se utiliza para • metales que tiene bajo punto de • fusión • Desventajas: al emplearse presiones de inyección y velocidades más bajas, las piezas fundidas pueden ser menos compactas y los costes de mantenimiento son mayores. Video de una cámara caliente: http://www.youtube.com/watch?v=rjRn2PG0K5o

  3. Cámara fria 1º. La carga de metal fundido se transporta, mediante una cuchara de colada. 2º. Del crisol a un contenedor donde un émbolo accionado hidráulicamente empuja al metal hacia el interior del molde. 3º. El material adicional se utilizar para introducir mayor cantidad de metal fundido en la cavidad del molde con el objetivo de compensar la contracción que se produce durante la solidificación. • Ventajas:materiales que requiere mayores presiones y velocidades • de inyección que permiten producir piezas más compactas y que los • costes de mantenimiento son menores. • Desventajas: los ciclos son más largos, hay un menor control sobre la • temperatura del metal, menor fluidez y menos posibilidades de producir • piezas con paredes de poco espesor. Asimismo la carga se enfría antes • de la inyección y el metal fundido está expuesto a la oxidación. Video de una cámara fría: http://www.youtube.com/watch?v=yQlrc4pBGkw&feature=related
