المحاور. فتح برنامج ”أوتوكاد“ إنشاء منسوخ تحت إسم ” محاور“ مع كل خصائصه ( لون، نوع ، سمك الخط ....... ) ثم نظغط على ( OK ) للتثبيت تفعيل المنسوخ ”محاور“ تفعيل الحالة ORTHO بالضغط على الزر F8 إرسال الأمر Ligne ورسم خط عمودي طوله 9.50 متر ثم نثبت.
E N D

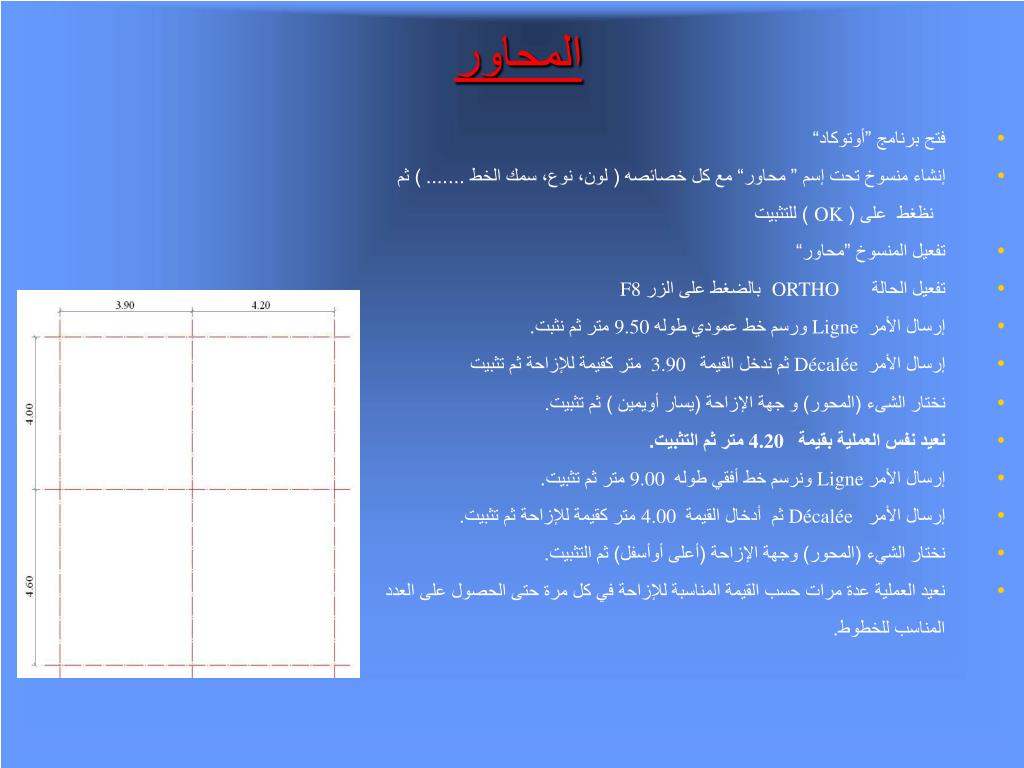

المحاور • فتح برنامج ”أوتوكاد“ • إنشاء منسوخ تحت إسم ” محاور“ مع كل خصائصه ( لون، نوع، سمك الخط .......) ثم نظغط على ( OK ) للتثبيت • تفعيل المنسوخ ”محاور“ • تفعيل الحالة ORTHO بالضغط على الزرF8 • إرسال الأمر Ligne ورسم خط عمودي طوله 9.50 متر ثم نثبت. • إرسال الأمر Décalée ثم ندخل القيمة 3.90 متر كقيمة للإزاحة ثم تثبيت • نختار الشىء (المحور) وجهة الإزاحة (يسار أويمين ) ثم تثبيت. • نعيد نفس العملية بقيمة 4.20 متر ثم التثبيت. • إرسال الأمر Ligne ونرسم خط أفقي طوله 9.00 متر ثم تثبيت. • إرسال الأمر Décalée ثم أدخال القيمة 4.00 متر كقيمة للإزاحة ثم تثبيت. • نختار الشيء (المحور) وجهة الإزاحة (أعلى أوأسفل) ثم التثبيت. • نعيد العملية عدة مرات حسب القيمة المناسبة للإزاحة في كل مرة حتى الحصول على العدد المناسب للخطوط.
الأعمدة: • إنشاء منسوخ تحت إسم (أعمدة ) مع كل خصائصه. • تفعيل المنسوخ (أعمدة ) وذلك بانتقائه مابين أدوات النسخ. • إرسال الأمر ACCROBJ ثم على الجدول ”خواص الرسم“ نختار perpendiculaire, intersection, milieu, extrémité ثم ننقر على OK • إرسال الأمر Rectangle أو Poly ligne ثم نرسم مربع : (0.30*0.30) متر ونتبث. • إرسال الأمر (Ligne) ثم رسم خط الزاوية لإيجاد المركز. • إرسال الأمر (Hachures) من أجل تهشير العمود. • إرسال الأمر Copie ثم إختيار العمود كشيئ للنسخ ثم نتبث. • كتابة الحرف M(نسخ متعددة) ثم نحدد مركز المستطيل كنقطة قاعدية للتمكن من تحديد وضعية العمود بدقة عند تقاطع المحاور.

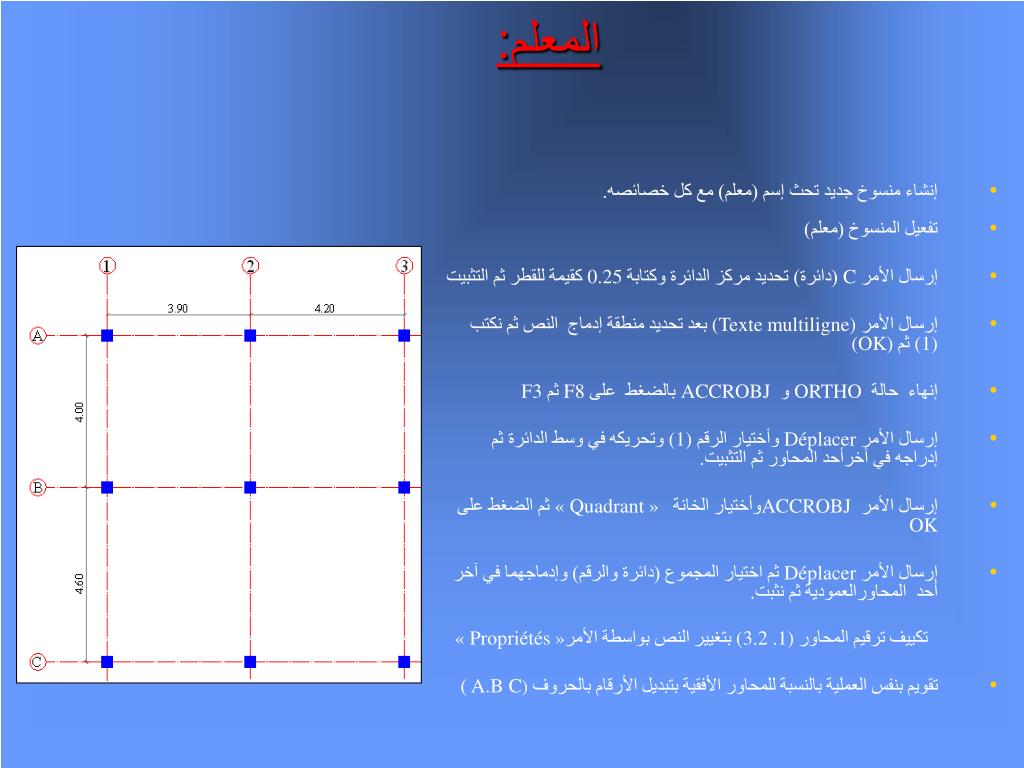

المعلم: • إنشاء منسوخ جديد تحث إسم (معلم) مع كل خصائصه. • تفعيل المنسوخ (معلم) • إرسال الأمر C (دائرة) تحديد مركز الدائرة وكتابة 0.25 كقيمة للقطر ثم التثبيت • إرسال الأمر (Texte multiligne) بعد تحديد منطقة إدماج النص ثم نكتب (1) ثم (OK) • إنهاء حالةORTHO و ACCROBJ بالضغط على F8 ثم F3 • إرسال الأمر Déplacer وأختيار الرقم (1) وتحريكه في وسط الدائرة ثم إدراجه في آخرأحدالمحاور ثم التثبيت. • إرسال الأمر ACCROBJ وأختيار الخانة « Quadrant » ثم الضغط على OK • إرسال الأمر Déplacer ثم اختيار المجموع (دائرة والرقم) وإدماجهما في آخر أحد المحاورالعمودية ثم نثبت. تكييف ترقيم المحاور (3.2 .1) بتغيير النص بواسطة الأمر « Propriétés » • تقويم بنفس العملية بالنسبة للمحاور الأفقية بتبديل الأرقام بالحروف ( A.B C)

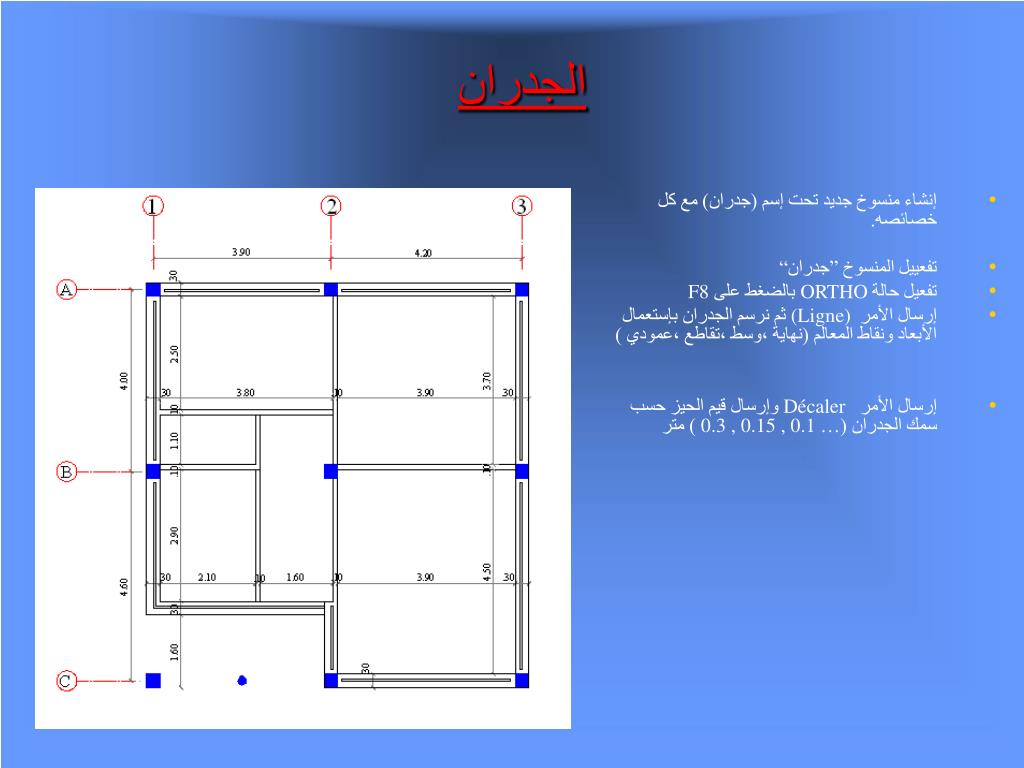

الجدران • إنشاء منسوخ جديد تحت إسم (جدران) مع كل خصائصه. • تفعييل المنسوخ ”جدران“ • تفعيل حالة ORTHO بالضغط على F8 • إرسال الأمر (Ligne) ثم نرسم الجدران بإستعمال الأبعاد ونقاط المعالم (نهاية ،وسط ،تقاطع ،عمودي ) • إرسال الأمر Décaler وإرسال قيم الحيز حسب سمك الجدران (… 0.3 , 0.15 , 0.1 )متر

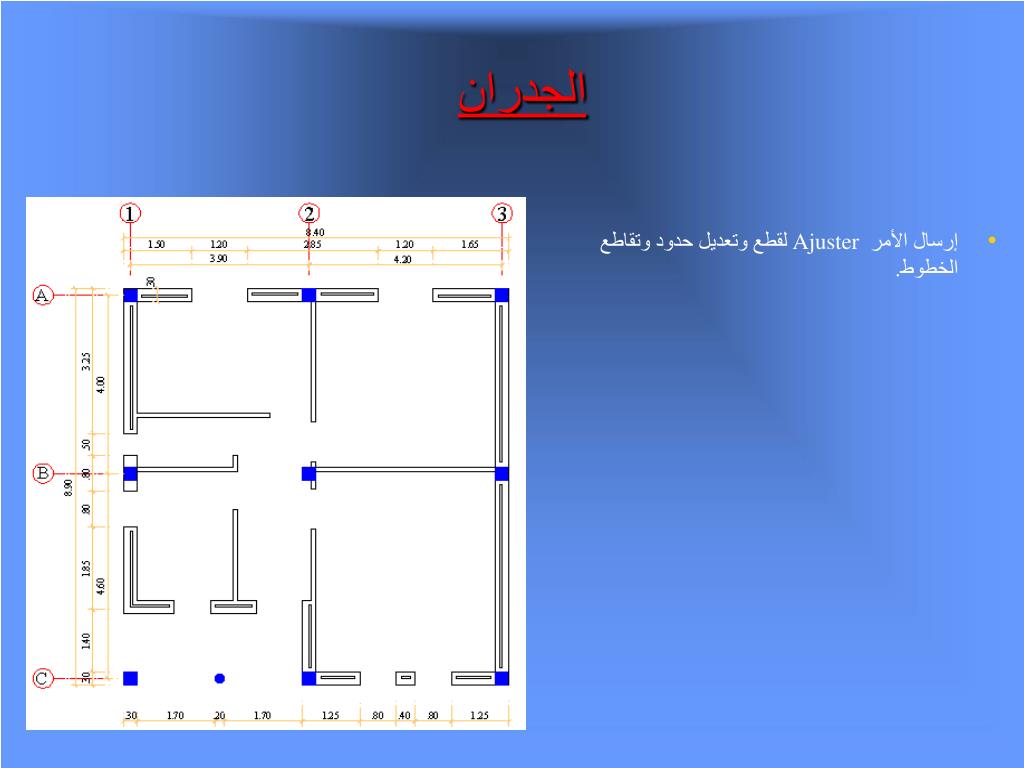

الجدران • إرسال الأمر Ajuster لقطع وتعديل حدود وتقاطع الخطوط.

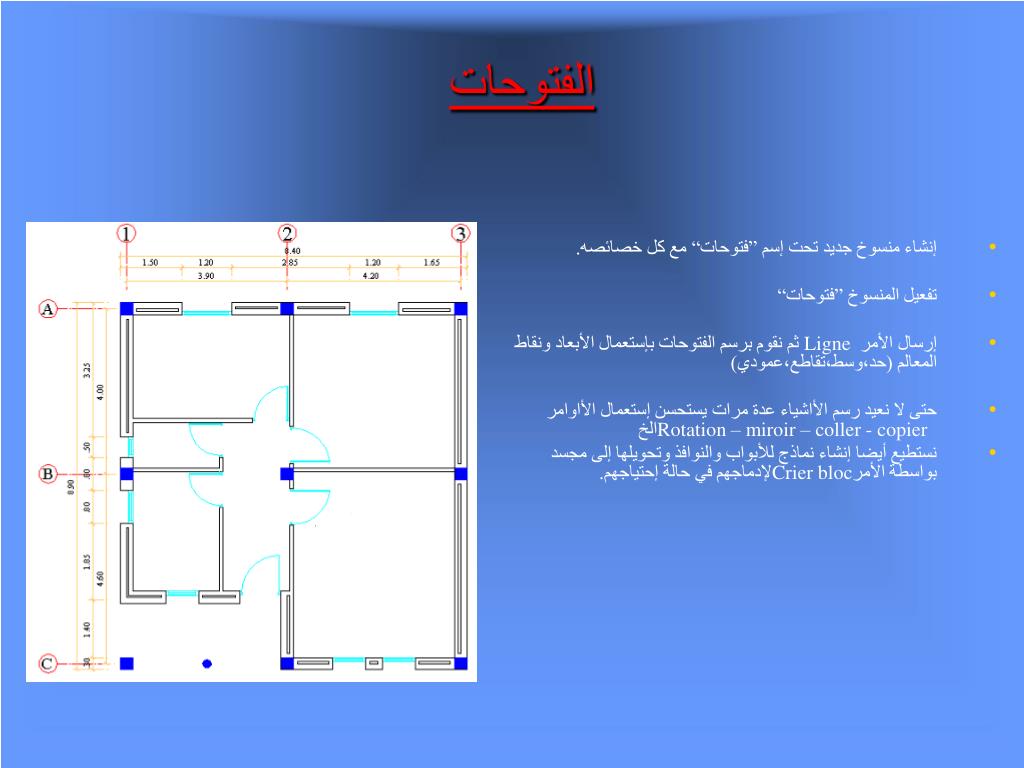

الفتوحات • إنشاء منسوخ جديد تحت إسم ”فتوحات“ مع كل خصائصه. • تفعيل المنسوخ ”فتوحات“ • إرسال الأمر Ligne ثم نقوم برسم الفتوحات بإستعمال الأبعاد ونقاط المعالم (حد،وسط،تقاطع،عمودي) • حتى لا نعيد رسم الأاشياء عدة مرات يستحسن إستعمال الأاوامر Rotation – miroir – coller - copier الخ • نستطيع أيضا إنشاء نماذج للأبواب والنوافذ وتحويلها إلى مجسد بواسطة الأمرCrier blocلإدماجهم في حالة إحتياجهم.

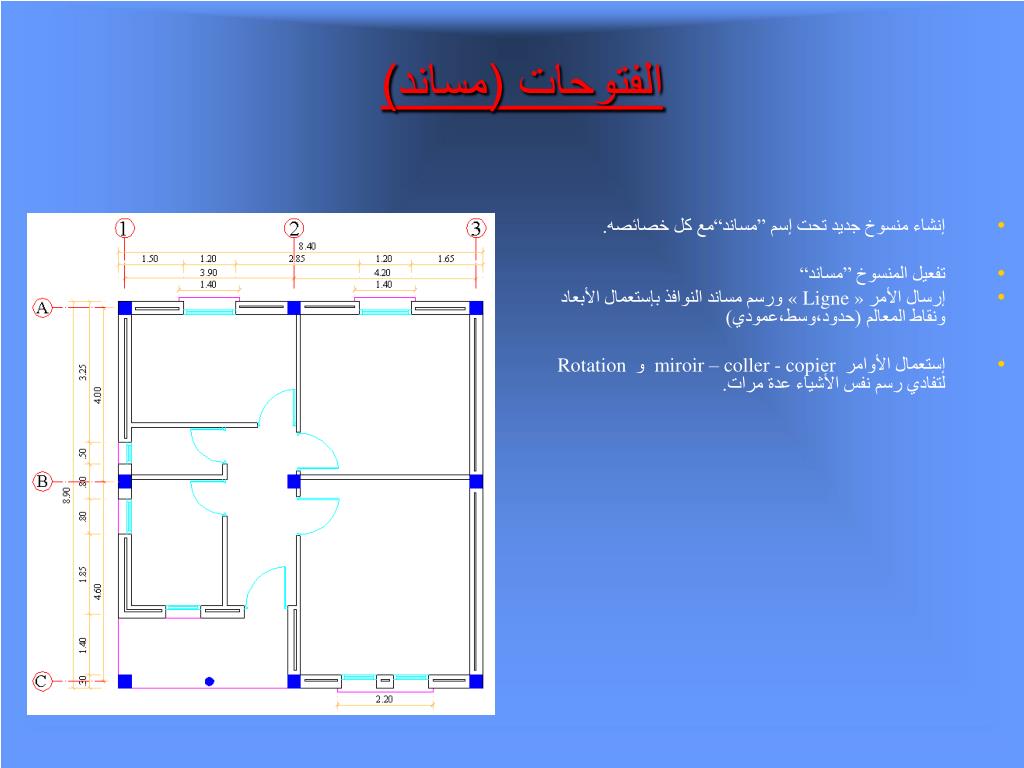

الفتوحات (مساند) • إنشاء منسوخ جديد تحت إسم ”مساند“مع كل خصائصه. • تفعيل المنسوخ ”مساند“ • إرسال الأمر « Ligne » ورسم مساند النوافذ بإستعمال الأبعاد ونقاط المعالم (حدود،وسط،عمودي) • إستعمال الأوامر miroir – coller - copier و Rotation لتفادي رسم نفس الأشياء عدة مرات.

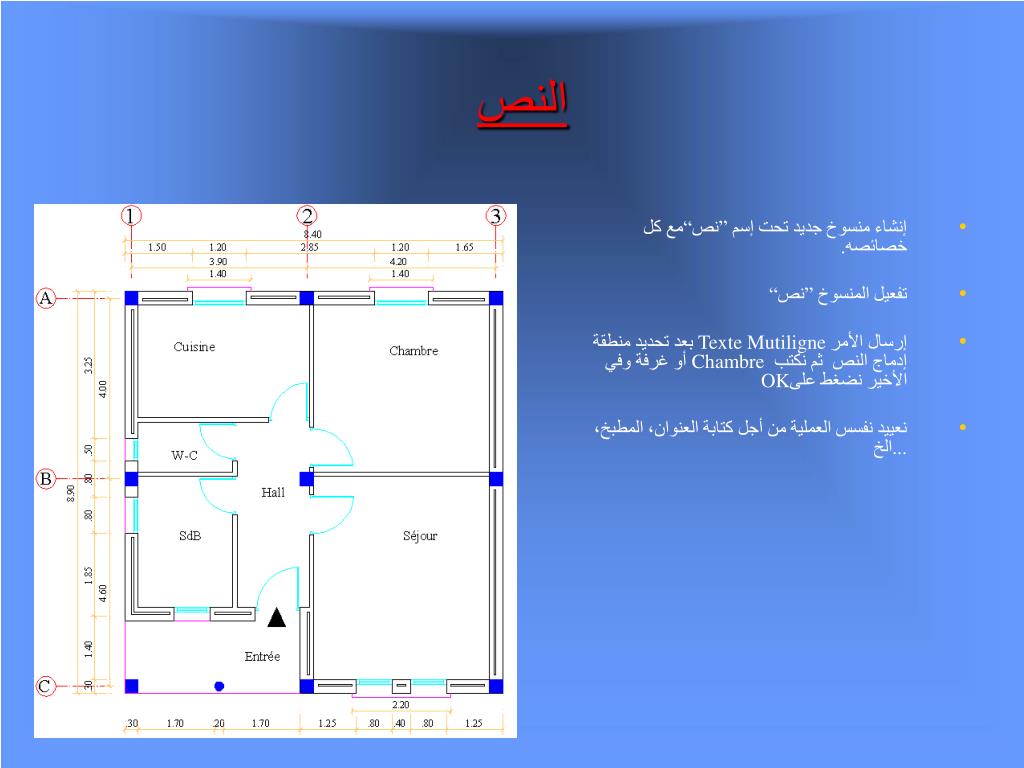

النص • إنشاء منسوخ جديد تحت إسم ”نص“مع كل خصائصه. • تفعيل المنسوخ ”نص“ • إرسال الأمر Texte Mutiligne بعد تحديد منطقة إدماج النص ثم نكتب Chambre أو غرفة وفي الأخير نضغط على OK • نعييد نفسس العملية من أجل كتابة العنوان، المطبخ،...الخ

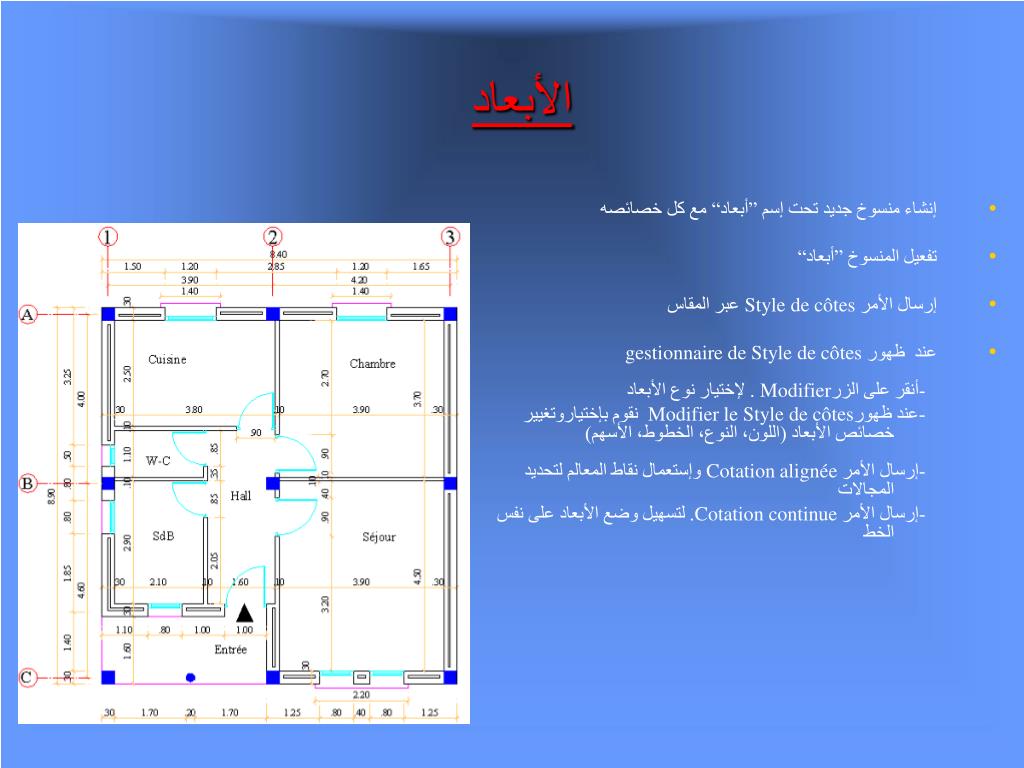

الأبعاد • إنشاء منسوخ جديد تحت إسم ”أبعاد“ مع كل خصائصه • تفعيل المنسوخ ”أبعاد“ • إرسال الأمر Style de côtes عبر المقاس • عند ظهور gestionnaire de Style de côtes -أنقر على الزر Modifier.لإختيار نوع الأبعاد -عند ظهور Modifier le Style de côtes نقوم بإختياروتغيير خصائص الأبعاد (اللون، النوع، الخطوط، الأسهم) -إرسال الأمرCotation alignée وإستعمال نقاط المعالم لتحديد المجالات -إرسال الأمر Cotation continue. لتسهيل وضع الأبعاد على نفس الخط

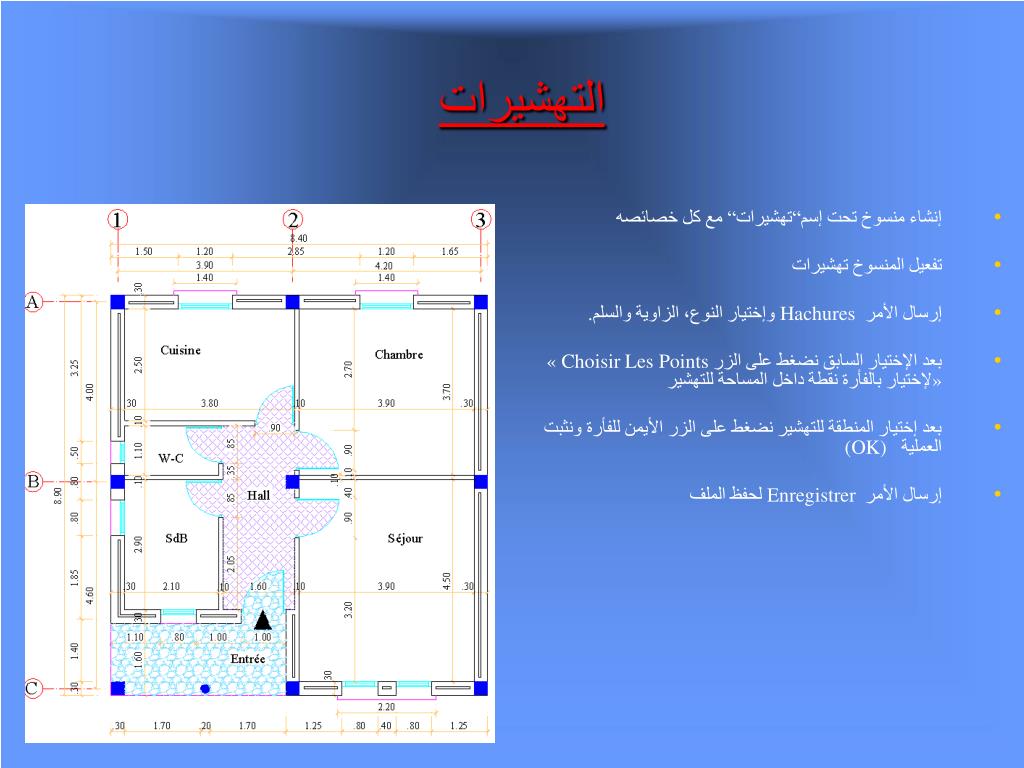

التهشيرات • إنشاء منسوخ تحت إسم“تهشيرات“ مع كل خصائصه • تفعيل المنسوخ تهشيرات • إرسال الأمر Hachures وإختيار النوع، الزاوية والسلم. • بعد الإختيار السابق نضغط على الزر « Choisir Les Points »لإختيار بالفأرة نقطة داخل المساحة للتهشير • بعد إختيار المنطقة للتهشير نضغط على الزر الأيمن للفأرة ونثبت العملية (OK) • إرسال الأمر Enregistrer لحفظ الملف
