Presentation Transcript


6207278

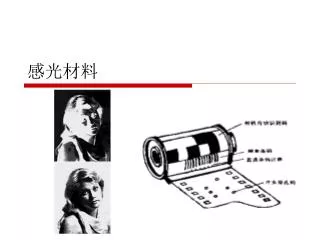

感光材料


6207278

感光材料定义

  • 能起光化学反应,经(显、定)处理能形成影像的材料。


6207278

感光材料发展历史

  • 1727年 发现AgNO3具有感光(约翰-海因里希-舒尔茨)

  • 1800年 AgNO3制成成像材料,影像不固定

  • 1839年 达盖尔银板摄影术

1、将一块铜板磨光后镀银;

2、浸入硝酸液内,然后置于碘蒸气下形成碘化银,从而具备了感光性能;

3、放入暗箱摄影(形成潜像);

4、接触水银蒸气显像;

5、在盐水(后又改为大苏打)中定影;

银板照相术发明人杜杰


6207278

采用银板照相术拍摄的照片


6207278

溶解

KI

涂布

Fe2SO4

湿

AgNO3

硝化纤维 棉胶 碘棉胶 玻璃板

hυ 显影 定影 影像

  • 1847年 湿版照相术(蛋清涂于玻璃版上)

  • 1851年 胶棉湿版法

摄影师用湿版照相术照相


6207278

  • 几乎在与湿版应用的同时,许多人试验寻找其它卤化银的载体,并于1864~1867年期间制成厂柯罗叮溴化银干版,感光版制成后不必马上装入相机中拍摄,曝光后也不必马上冲洗加工,但乳剂层干燥后感光度下跌,曝光时间要数倍于湿板,因此应用也还很有限。

  • 1871年 明胶代替棉胶 照相干版


6207278

乳剂层

辅助层

支持体

黑白感光材料的结构

感光材料基本结构


6207278

感蓝层

感绿层

辅助层

感红层

支持体

彩色感光材料的结构


6207278

感光材料基本原理

AgCl、AgBr、AgI组成立方体的混合晶体


6207278

2. AgX晶体的不完整性

⑴ 物理上的不完整性

点阵结构的缺陷

点阵结构的位错

AgX晶体中的离子在点阵位置发生迁移,出现在不该存在的位置。

AgX晶体中的某些离子偏离点阵位置,造成晶体外形畸变


6207278

⑵化学上的不纯洁性

点阵结构中掺入杂质

结果:AgX晶体点阵结构中电荷不平衡

AgX晶体点阵结构中电荷不平衡,形成晶体内部的薄弱环节,即感光中心


6207278

潜影形成

1. 潜影的本质

感光材料曝光后形成肉眼看不到的潜伏影像

组成:数个Ag组成的微斑

位置:感光中心

2. 潜影的形成

⑴ AgX Ag++ X + e

⑵Ag++ e Ag ……

Agn(显影中心) 潜影

⑶ 正空穴迁移至AgX晶体表面,被明胶

吸收

感光中心


6207278

感光材料片基

种类: 片基 胶片

高分子薄膜,醋酸片基、涤纶片基

纸基 相纸

玻璃 照相干版


6207278

乳剂制备

乳化

物理成熟

配液

AgNO3水溶液

卤化物水溶液

照相明胶水溶液

将AgNO3水溶液、卤化物水溶液、照相明胶水溶液混合,生成AgX明胶水溶液的过程。

AgX晶体成长的过程;

小颗粒的溶解,大颗粒的长大;颗粒的聚集、再结晶。

⑴硫增感:Na2S2O3

感光中心: Ag2S

⑵还原增感: Na2SO3

感光中心: Ag

⑶金增感:AuCl3+NH4CNS

感光中心: Au……

化学成熟

水洗

化学增感,在AgX晶体表面发生化学反应生成感光中心

终止物理成熟

除去杂质离子

光谱增感

Ag2S、Ag、Au……


6207278

乳剂涂布干燥和整理加工

  • 乳剂的涂布干燥

  • 成色剂制备

  • 乳剂制备

  • 涂布及干燥

  • 整理加工

  • 裁切

  • 打孔印字

  • 接片

  • 包装


6207278

显影加工

  • 显影

    已曝光的卤化银还原为金属银。

  • 停显

    显影之后,要对胶片进行清洗,停止显影。

  • 定影

    除去剩余的卤化银。

  • 水洗
