  1. Rodzaje Nitów Wykonawca : Mariusz Mazurkiewicz Ie - 2011

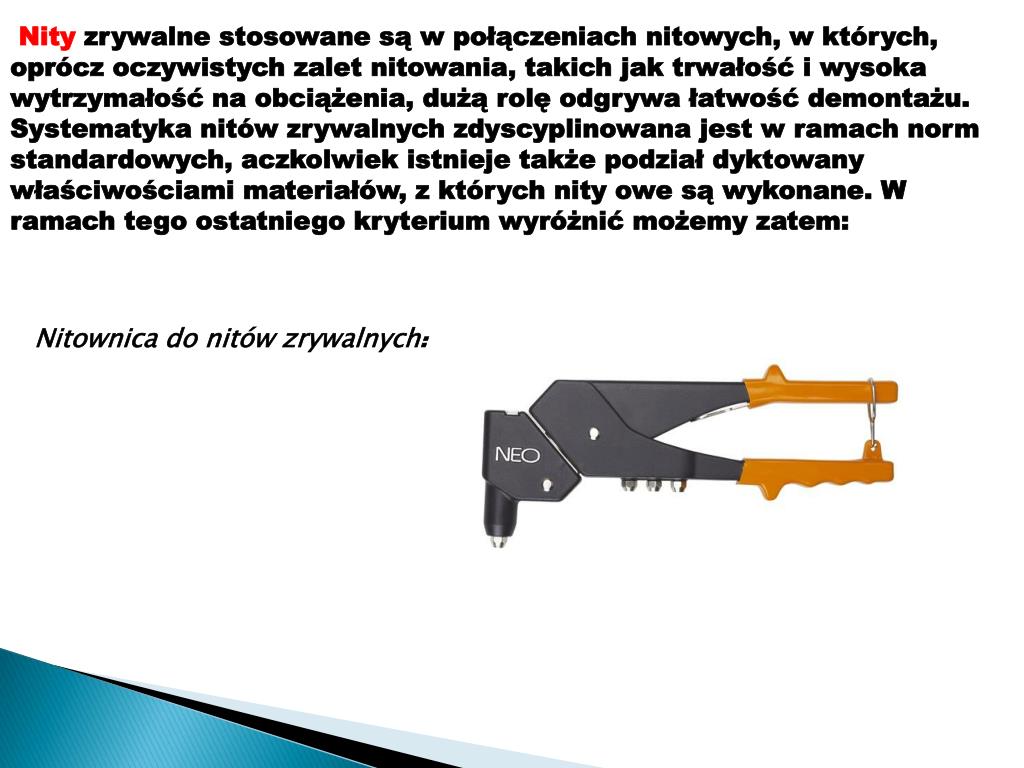

  2. Nity zrywalne stosowane są w połączeniach nitowych, w których, oprócz oczywistych zalet nitowania, takich jak trwałość i wysoka wytrzymałość na obciążenia, dużą rolę odgrywa łatwość demontażu. Systematyka nitów zrywalnych zdyscyplinowana jest w ramach norm standardowych, aczkolwiek istnieje także podział dyktowany właściwościami materiałów, z których nity owe są wykonane. W ramach tego ostatniego kryterium wyróżnić możemy zatem: Nitownica do nitów zrywalnych:

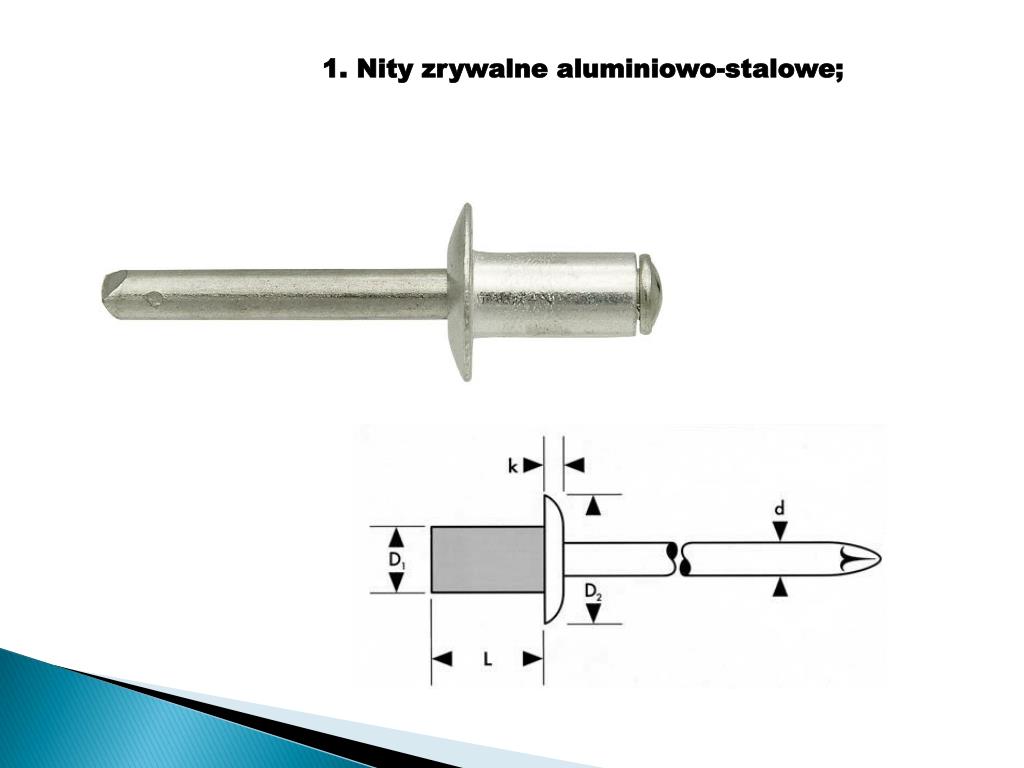

  3. 1. Nity zrywalne aluminiowo-stalowe;

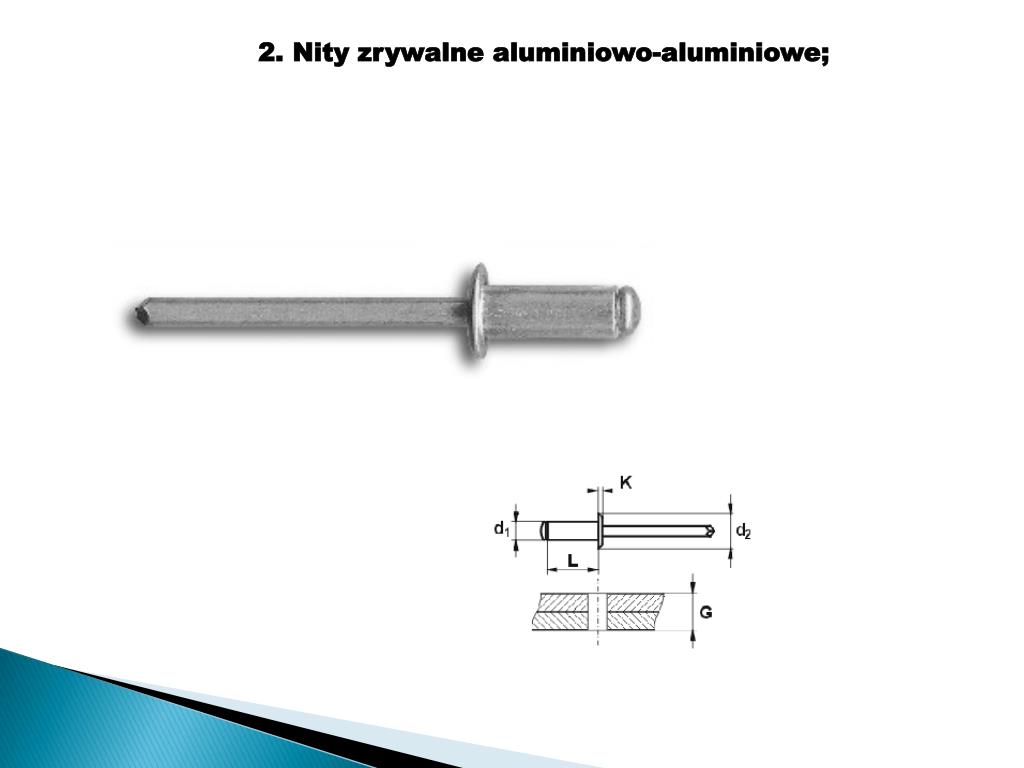

  4. 2. Nity zrywalne aluminiowo-aluminiowe;

  5. 3. Nity zrywalne aluminium-stal nierdzewna;

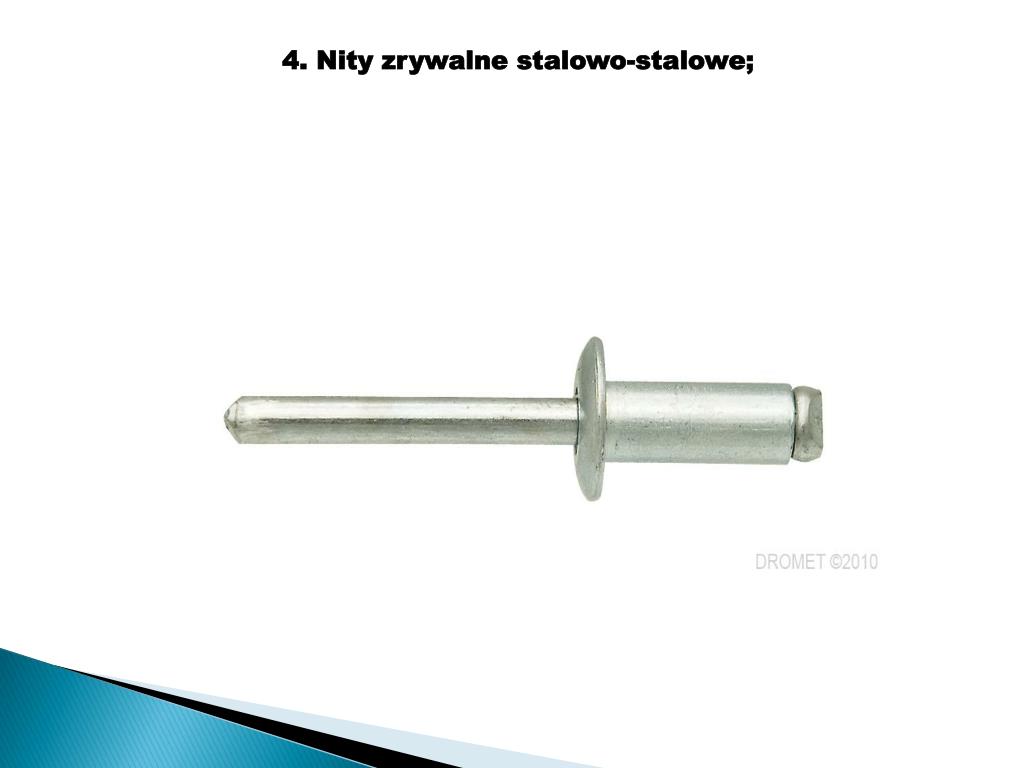

  6. 4. Nity zrywalne stalowo-stalowe;

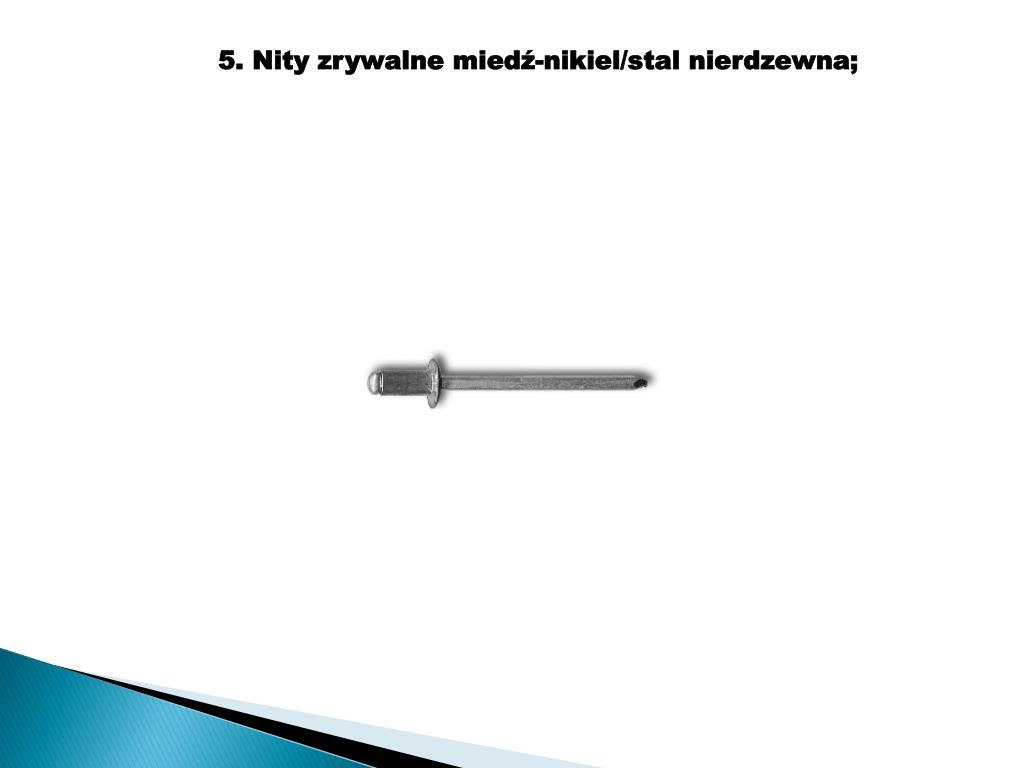

  7. 5. Nity zrywalne miedź-nikiel/stal nierdzewna;

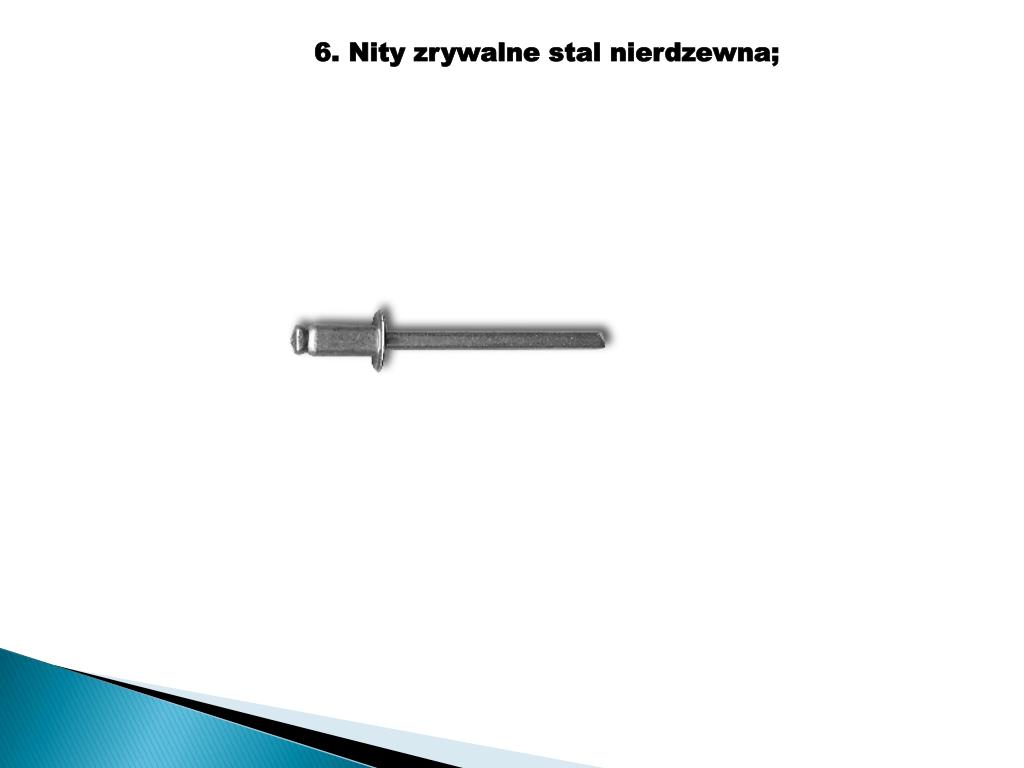

  8. 6. Nity zrywalne stal nierdzewna;

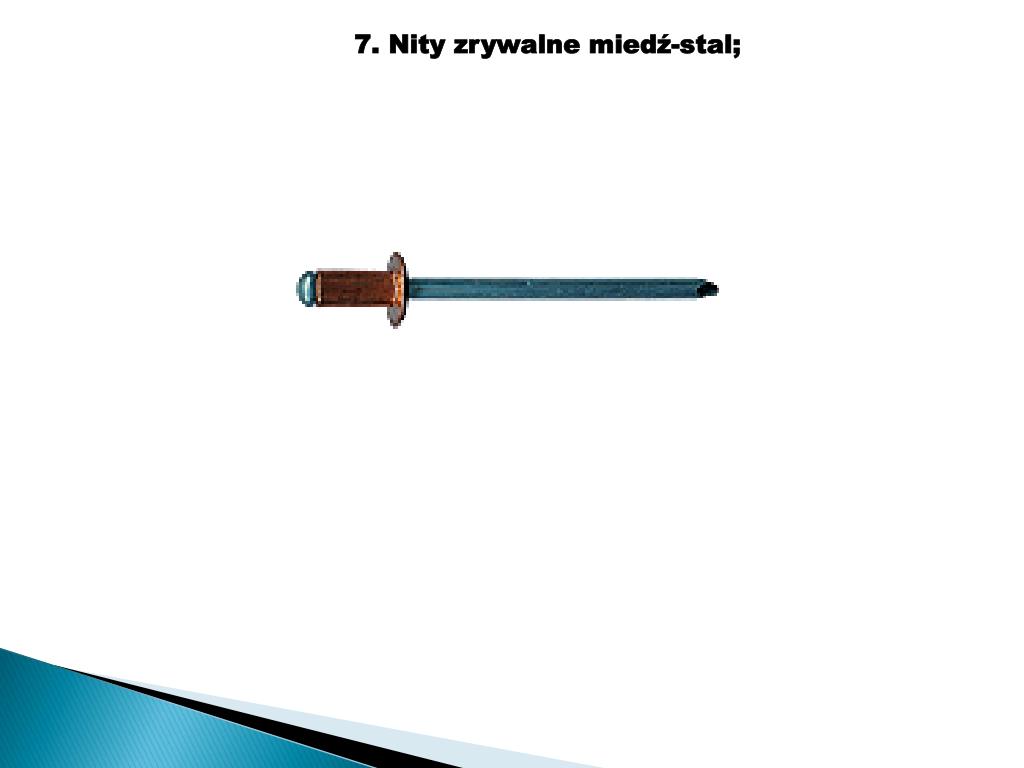

  9. 7. Nity zrywalne miedź-stal;

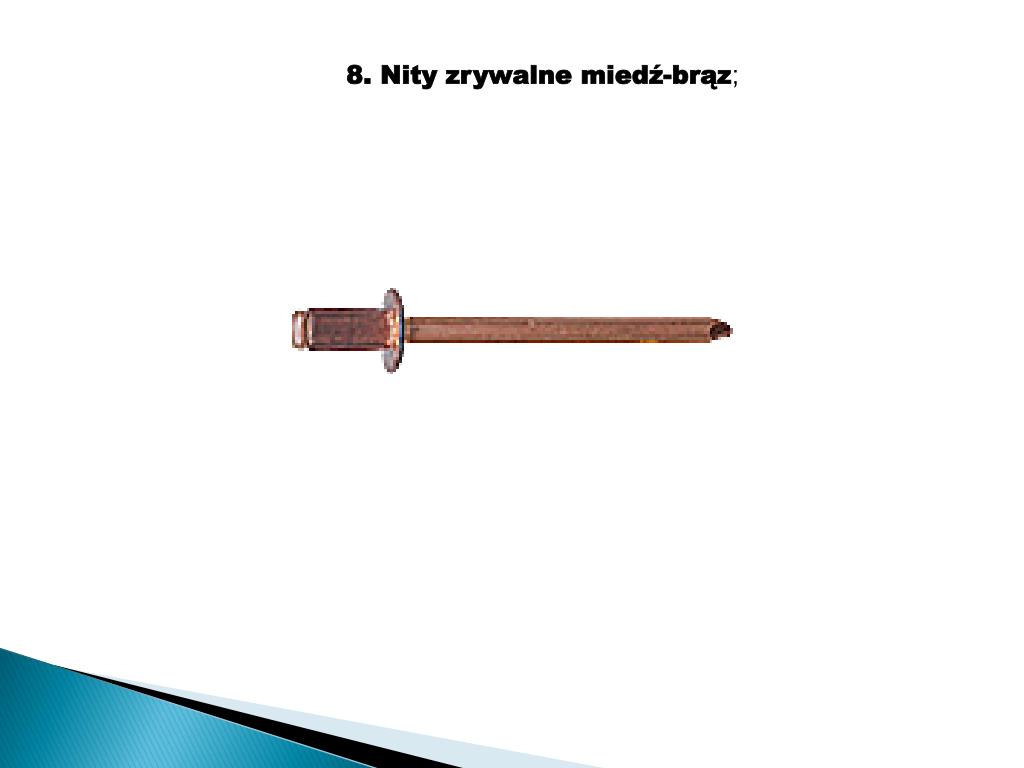

  10. 8. Nity zrywalne miedź-brąz;

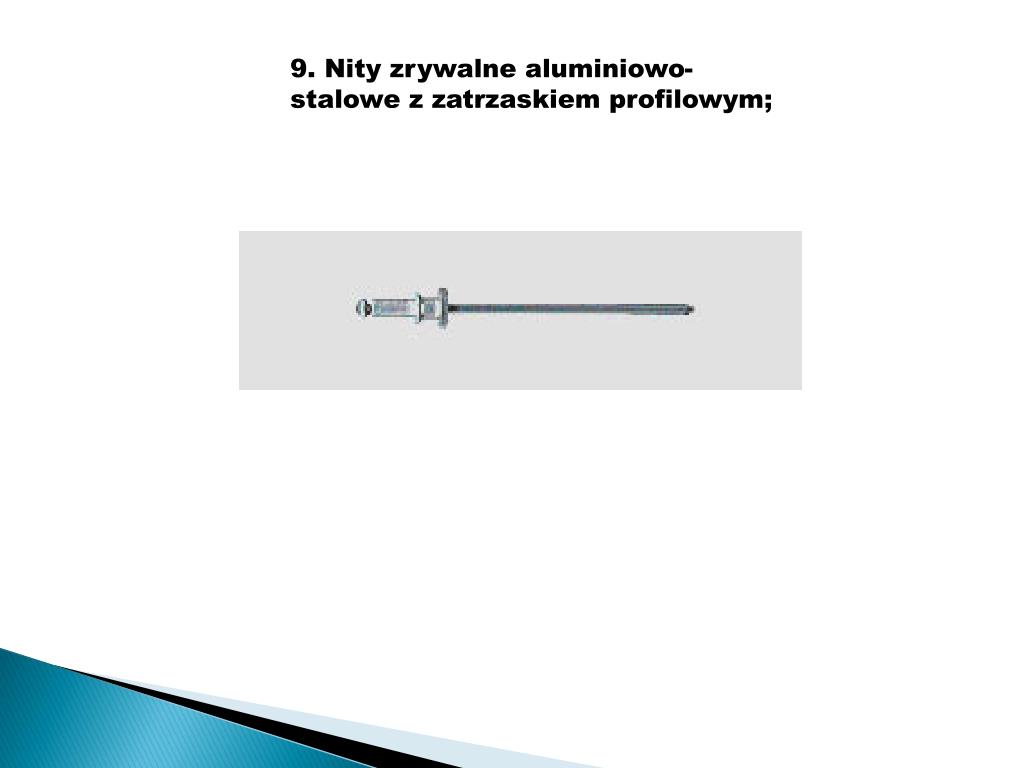

  11. 9. Nity zrywalne aluminiowo-stalowe z zatrzaskiem profilowym;

  12. 10. Nity zrywalne mosiężno-stalowe z końcówką elektryczną;

  13. Nity zwykłe;

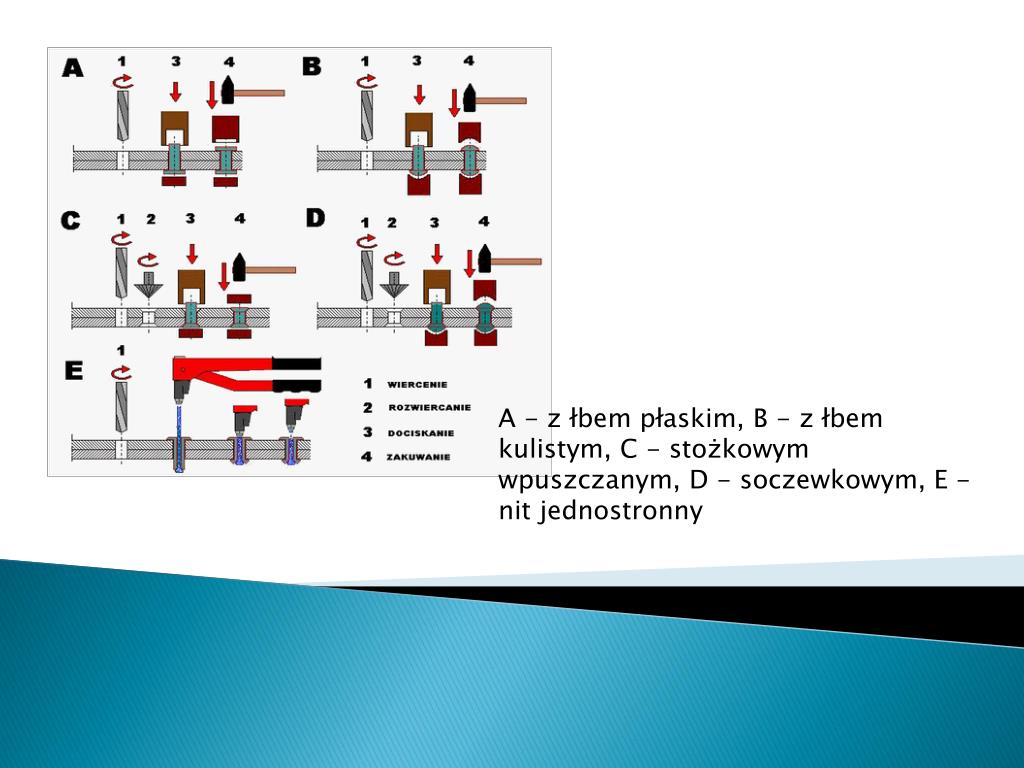

  14. A - z łbem płaskim, B - z łbem kulistym, C - stożkowym wpuszczanym, D - soczewkowym, E - nit jednostronny

  15. Łby nitów: a) kulisty zwykły, b) kulisty wzmocniony, c) zagłebiony płaski, d) zagłębiony wypukły

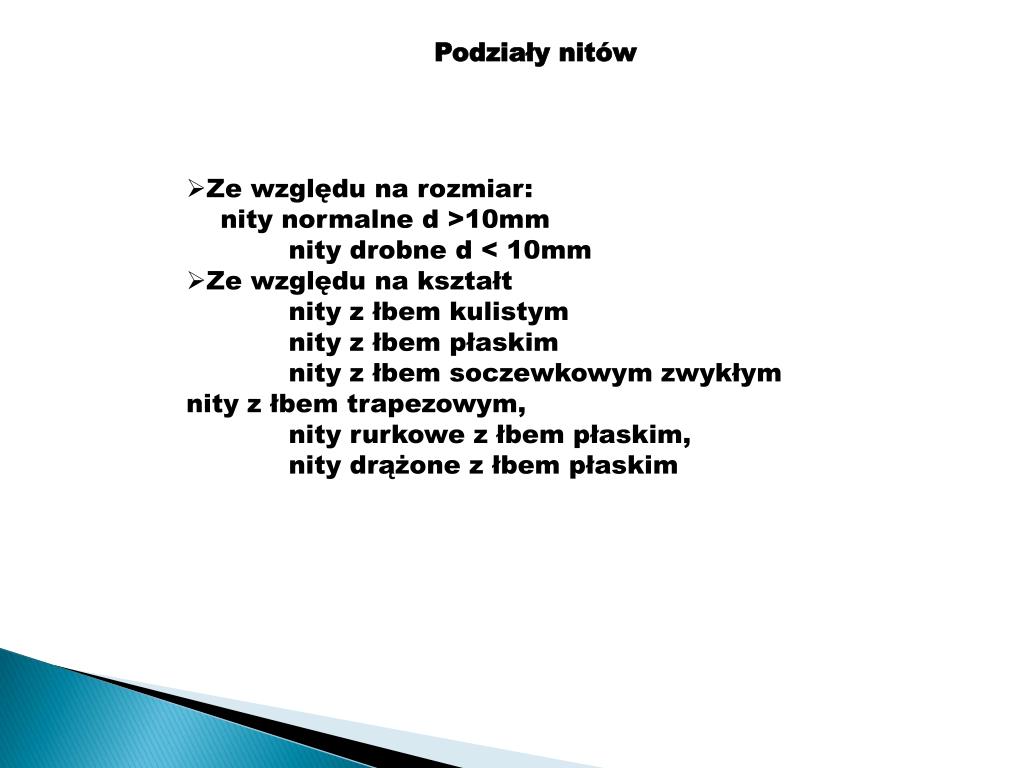

  16. Podziały nitów • Ze względu na rozmiar: nity normalne d >10mm nity drobne d < 10mm • Ze względu na kształt nity złbem kulistym nity z łbem płaskim nity z łbem soczewkowym zwykłym nity z łbem trapezowym, nity rurkowe z łbem płaskim, nity drążone z łbem płaskim

  17. Koniec
