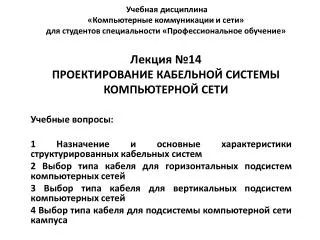

  1. Учебная дисциплина «Компьютерные коммуникации и сети»для студентов специальности «Профессиональное обучение» Лекция №14 ПРОЕКТИРОВАНИЕ КАБЕЛЬНОЙ СИСТЕМЫ КОМПЬЮТЕРНОЙ СЕТИ Учебные вопросы: 1 Назначение и основные характеристики структурированных кабельных систем 2 Выбор типа кабеля для горизонтальных подсистем компьютерных сетей 3 Выбор типа кабеля для вертикальных подсистем компьютерных сетей 4 Выбор типа кабеля для подсистемы компьютерной сети кампуса

  2. Список рекомендуемой литературы: Основная • Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. 3-е изд. – СПб.: Питер, 2006. – 958с.: ил. ISBN 5-469-00504-6 • Оглтри, Терри. Модернизация и ремонт сетей, 4-е издание.: Пер. с англ. – М.: Издательский дом «Вильямс», 2005. – 1328с. : ил. ISBN 5-84590688-1 Дополнительная • Куроуз Дж., Росс К. Компьютерные сети, 4-е изд. – СПб.: Питер, 2004. • Тненбаум Э. Компьютерные сети, 4-е изд. – СПб.: Питер, 2002. • Дуглас Э. Камер. Сети ТСР/IP. Том 1. Принципы, протоколы и структура. – Вильямс, 2003. • ШринивасВегешна. Качество обслуживания в сетях IP. – Вильямс, 2003.

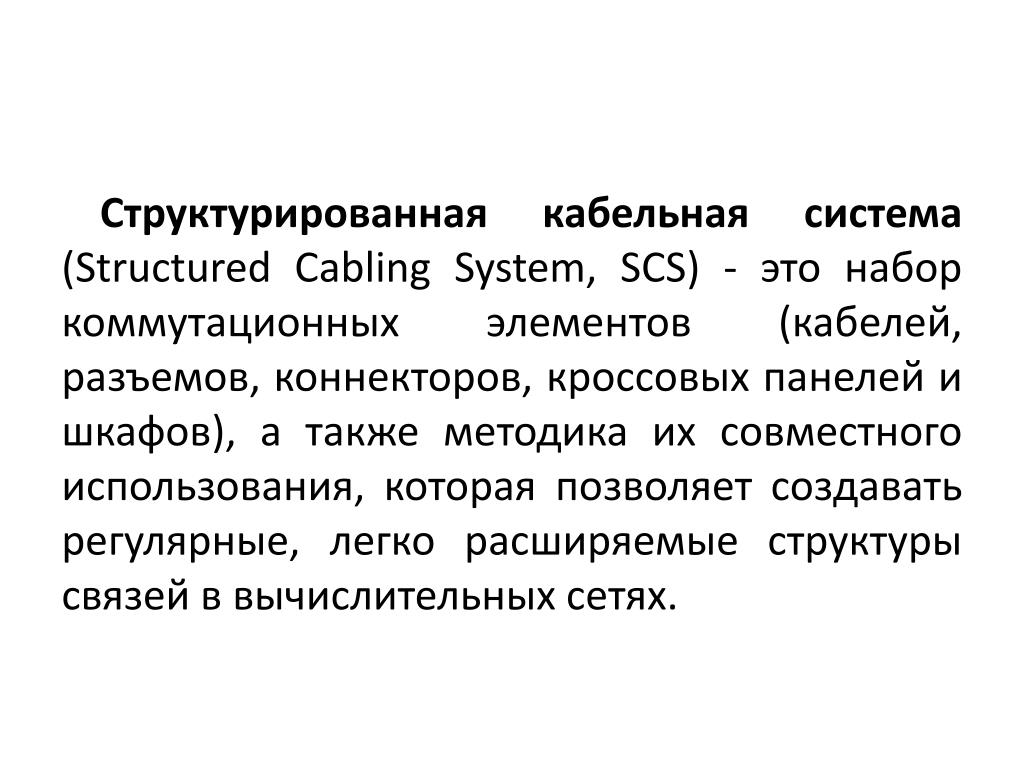

  3. Структурированная кабельная система (StructuredCablingSystem, SCS) - это набор коммутационных элементов (кабелей, разъемов, коннекторов, кроссовых панелей и шкафов), а также методика их совместного использования, которая позволяет создавать регулярные, легко расширяемые структуры связей в вычислительных сетях.

  4. Рисунок 1 - Иерархия структурированной кабельной системы

  5. Рисунок 2 - Структура кабельных подсистем компьютерных сетей

  6. Горизонтальная подсистема соединяет кроссовый шкаф этажа с розетками пользователей. Подсистемы этого типа соответствуют этажам здания. Вертикальная подсистема соединяет кроссовые шкафы каждого этажа с центральной аппаратной здания. Следующим шагом иерархии является подсистема кампуса, которая соединяет несколько зданий с главной аппаратной всего кампуса. Эта часть кабельной системы обычно называется магистралью (backbone).

  7. Рисунок 3 - Структура кабельной системы этажа и здания

  8. Витая пара UTP 1 - Внешняя оболочка2 - Витая пара solid

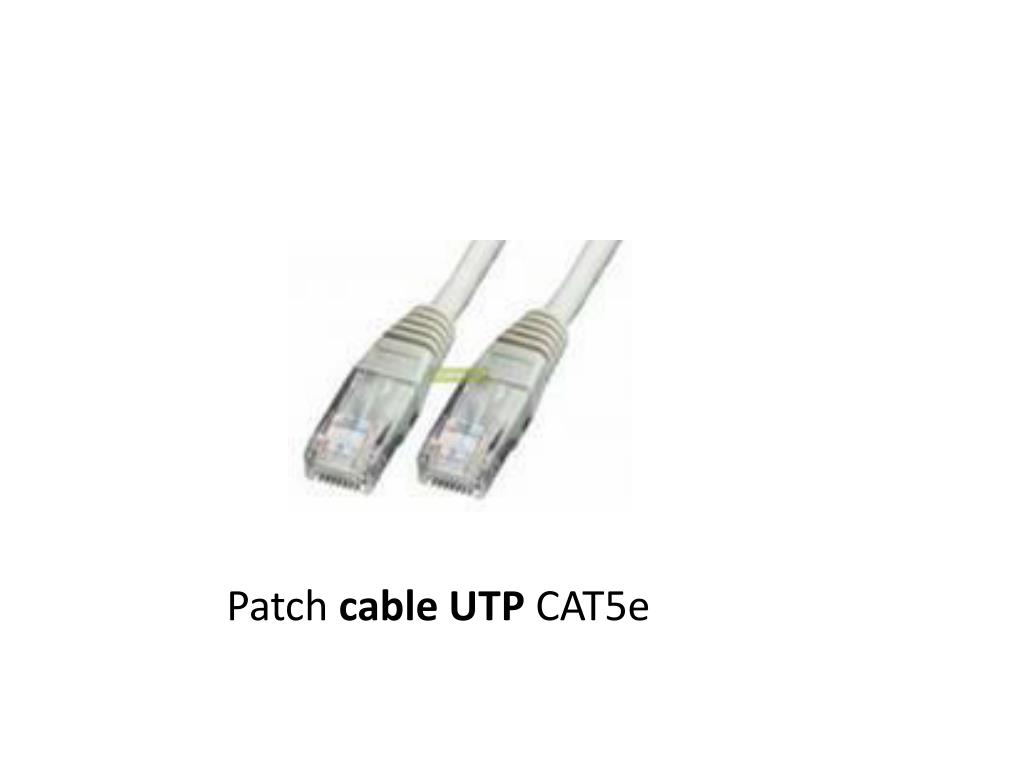

  9. Patch cableUTP CAT5e

  10. Рисунок 4 -Коммутационные элементы горизонтальной кабельной подсистемы для UTP

  11. Кабель вертикальной (или магистральной) подсистемы, которая соединяет этажи здания, должен передавать данные на большие расстояния и с большей скоростью по сравнению с кабелем горизонтальной подсистемы. В прошлом основным видом кабеля для вертикальных подсистем был коаксиальный кабель. Теперь для этой цели все чаще используется оптоволоконный кабель.

  12. Контрольные вопросы: • Дайте определение структурированной кабельной системы. • Изобразите структуру иерархии структурированной кабельной системы и охарактеризуйте её основные уровни. • Изобразите структуру кабельных подсистем компьютерных сетей и охарактеризуйте её основные элементы. • Изобразите структуру кабельной системы компьютерной сети этажа и здания и охарактеризуйте её основные элементы. • Перечислите коммутационные элементы горизонтальной кабельной подсистемы компьютерной сети для неэкранированной витой пары UTP. • Перечислите варианты кабелей, используемых для вертикальной (или магистральной) кабельной подсистемы компьютерной сети. • Перечислите варианты кабелей, используемых для кабельной подсистемы компьютерной сети кампуса.
