  1. 二维码知识介绍 广州市旭龙条码设备有限公司开发部

  2. 二维条码分类 • (1)堆叠式(Stacked)二维条码 叠式二维条码是一种多层符号(Multi-Row Symbology)，通常是将一维条码的高度截短再层叠起来表示资料 一维条码基础上向二维条码方向扩展 Example: PDF417, Code16K, Supercode, Code49等

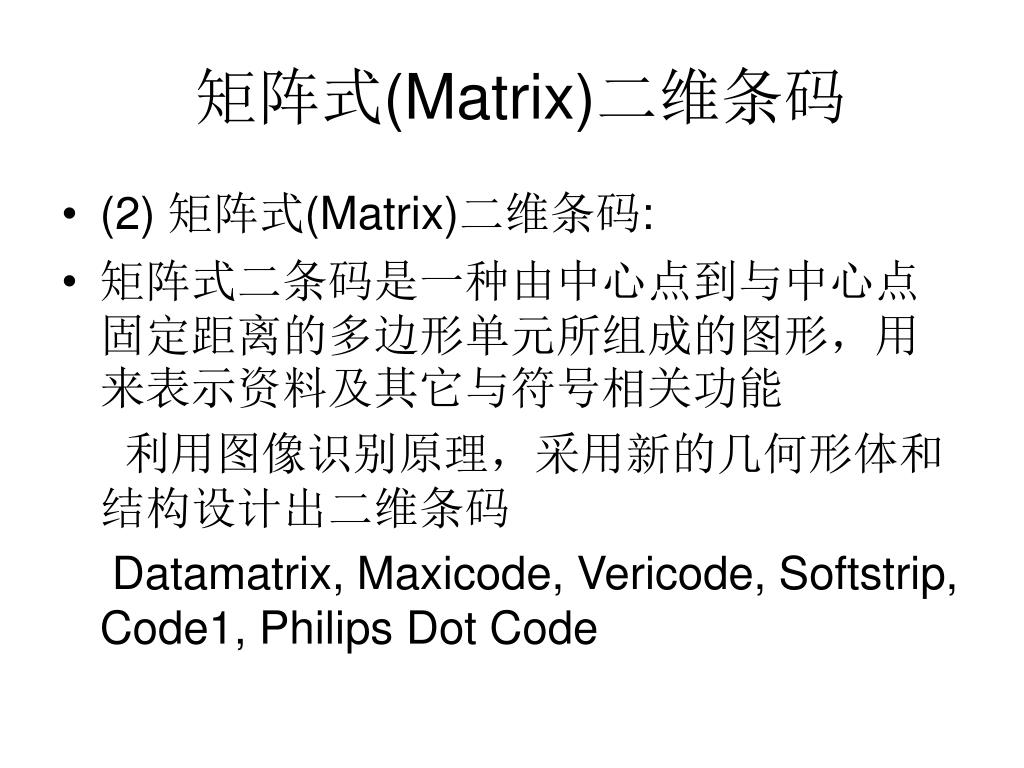

  3. 矩阵式(Matrix)二维条码 • (2) 矩阵式(Matrix)二维条码: • 矩阵式二条码是一种由中心点到与中心点固定距离的多边形单元所组成的图形，用来表示资料及其它与符号相关功能 利用图像识别原理，采用新的几何形体和结构设计出二维条码 Datamatrix, Maxicode, Vericode, Softstrip, Code1, Philips Dot Code

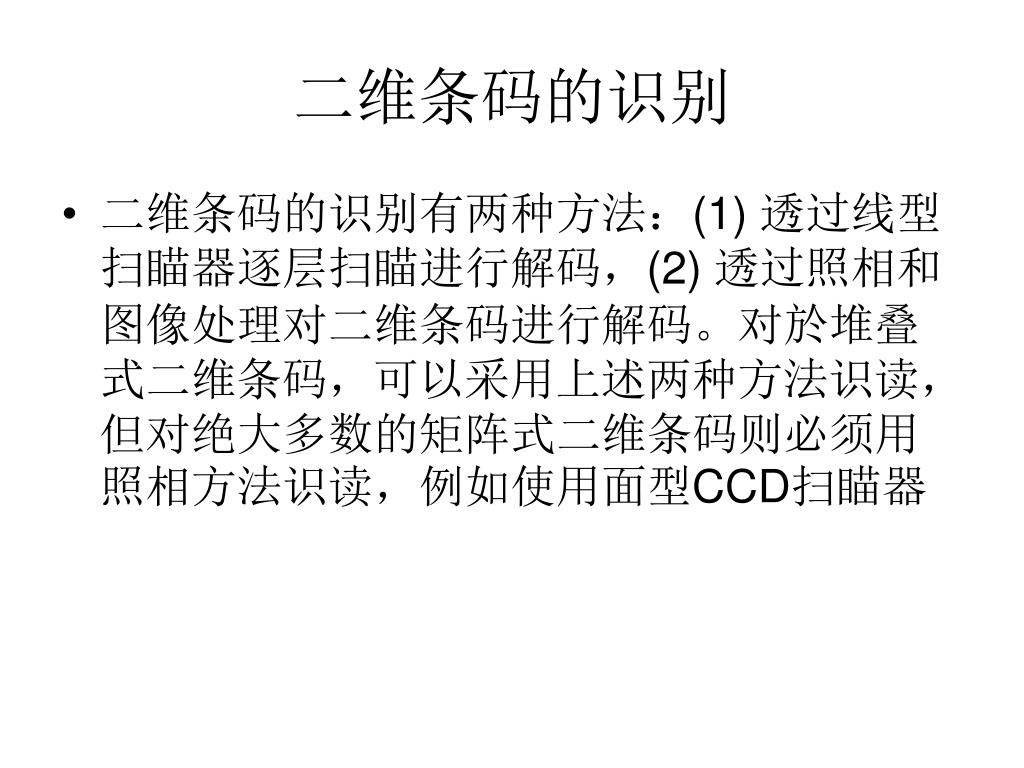

  4. 二维条码的识别 • 二维条码的识别有两种方法：(1) 透过线型扫瞄器逐层扫瞄进行解码，(2) 透过照相和图像处理对二维条码进行解码。对於堆叠式二维条码，可以采用上述两种方法识读，但对绝大多数的矩阵式二维条码则必须用照相方法识读，例如使用面型CCD扫瞄器

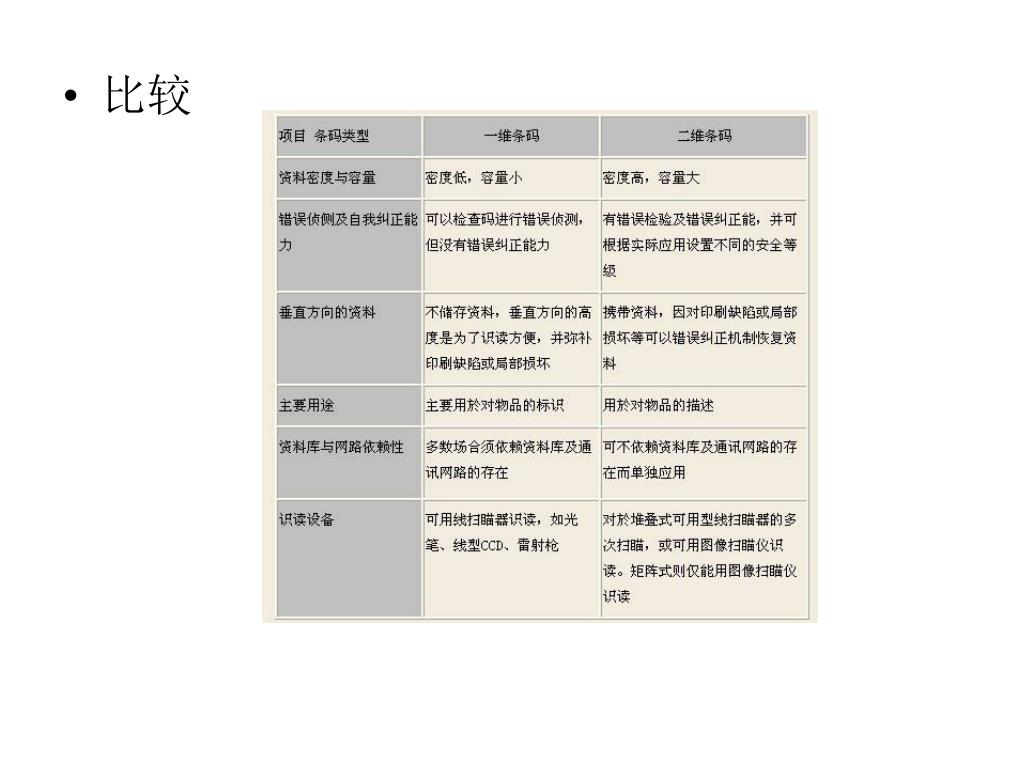

  5. 比较

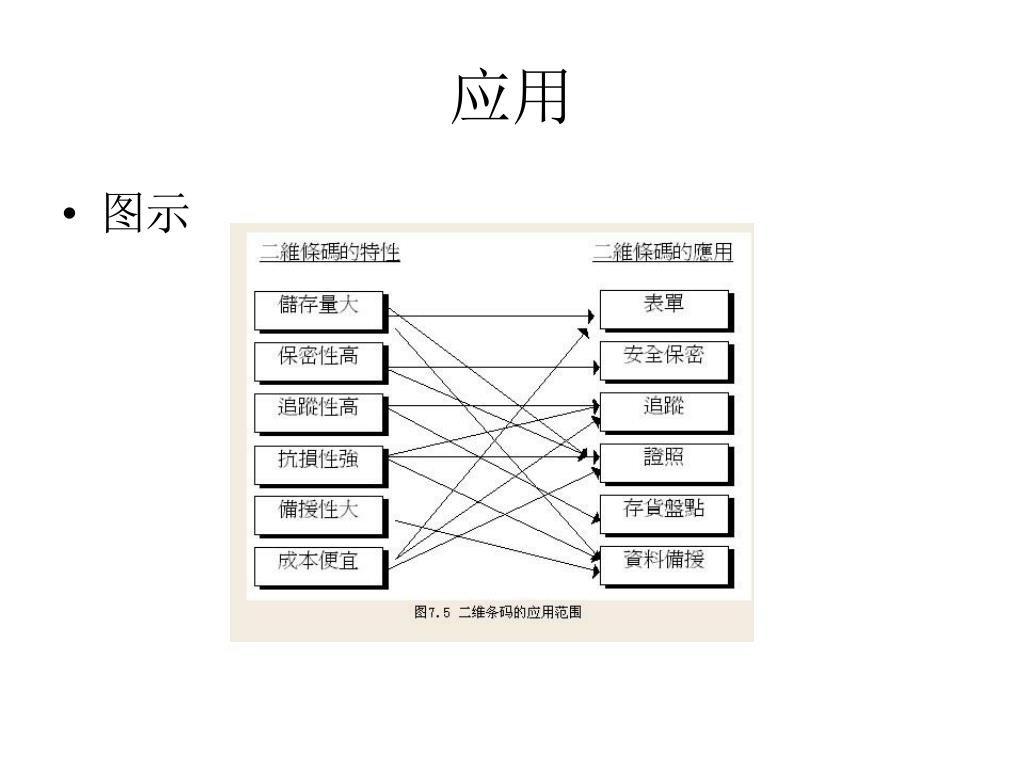

  6. 应用 • 图示

  7. 使用最广的二维码 • PDF417、Maxicode、Datamatrix,QR码 • PDF417应用范围最广，从生产、运货、行销、到存货管理都很适合，故PDF417特别适用於流通业者。 • Maxicode通常用於邮包自动分类和追踪， • Datamatrix则特别适用於小零件的标识 • QR

  8. PDF417 • DF417是美国符号科技(Symbol Technologies, Inc.)发明的二维条码，发明人是台湾赴美学人王寅君博士，王博士於1984年毕业於国立交通大学资讯系，获得纽约州立大学石溪分校(University of New York at Stony Brook)电脑硕士和博士学位後，在1988年进入符号科技进行二维条码的研发工作，於1992年底推出PDF417，并於1989年至1992年间领导世界第一部二维条码雷射读码系统的开发。1993年3月作者正式将PDF417引进台湾，交由祥记资讯推广及研发相关套装软体(黄庆祥，1995)。 •     目前PDF417、Maxicode、Datamatrix同被美国国家标准协会 (American National Standards Institute, ANSI) MH10 SBC-8委员会选为二维条码国际标准制定范围，其中PDF417主要是预备应用於运输包裹与商品资料标签(Burnell, 1995)。PDF417不仅具有错误侦测能力，且可从受损的条码中读回完整的资料(Moore, 1994)，亦即「错误复原能力」，其错误复原率最高可达50%，如图8.1所列各种情形，皆可将资料复原。

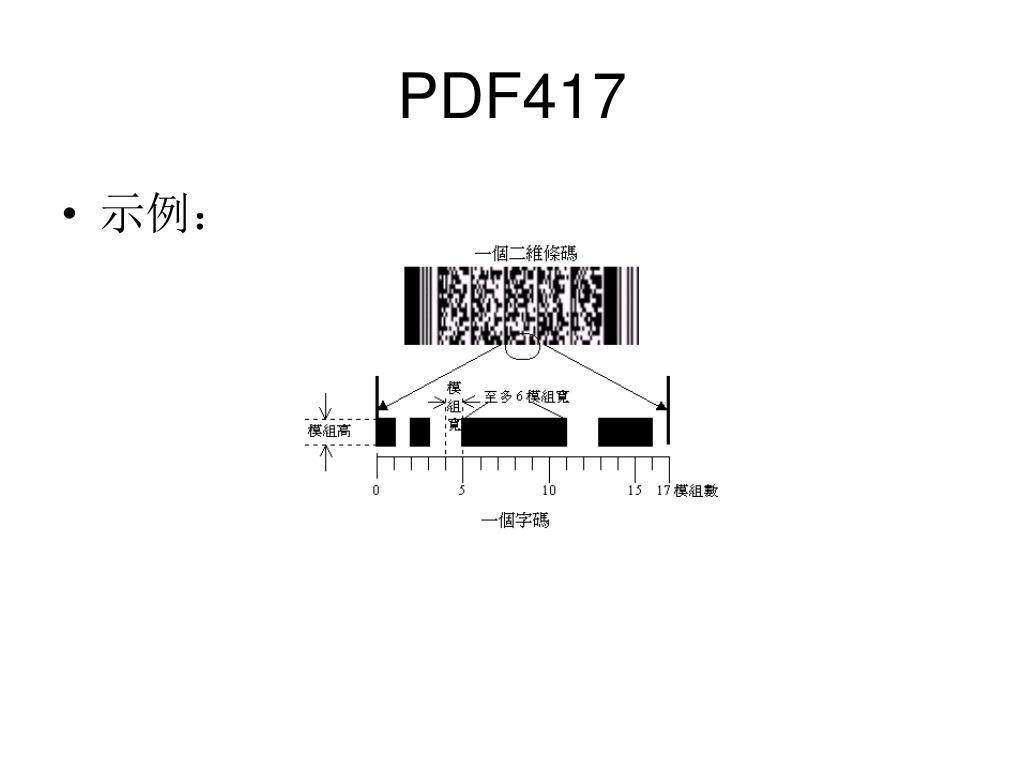

  9. PDF417 • 示例：

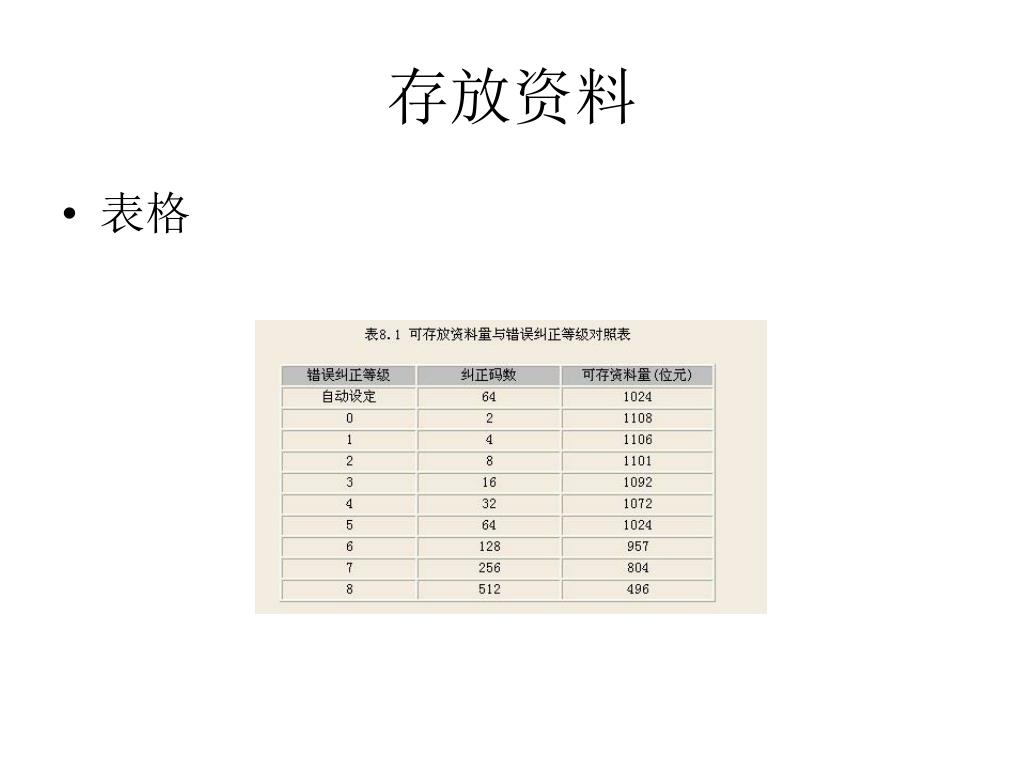

  10. 存放资料 • 表格

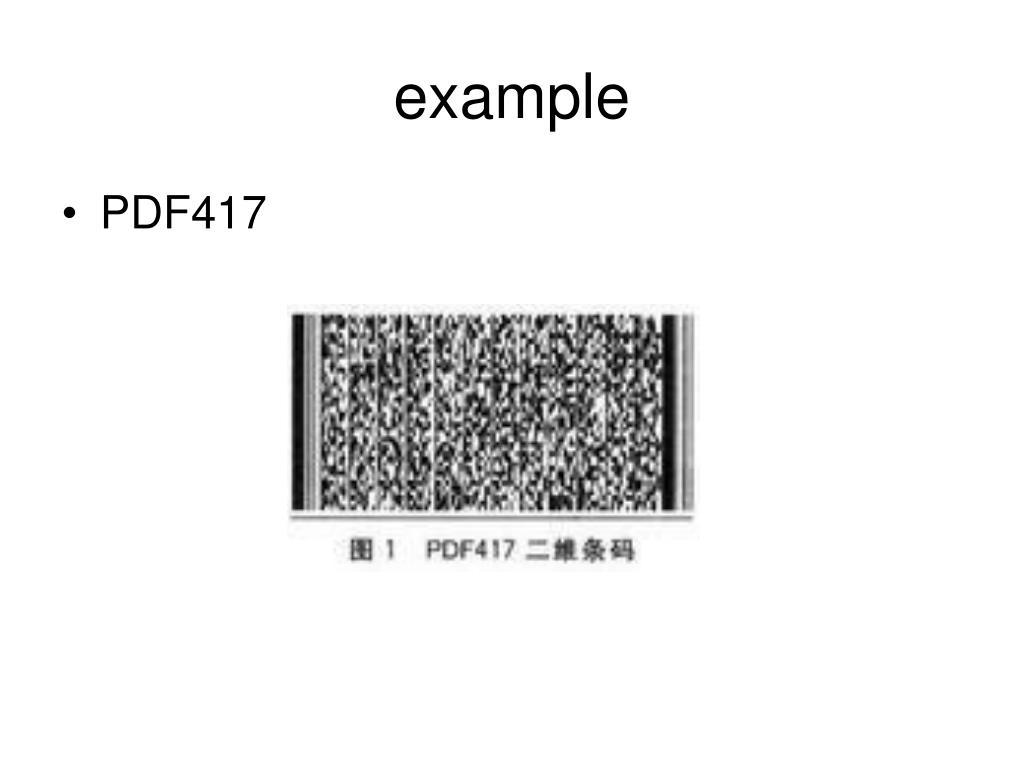

  11. example • PDF417

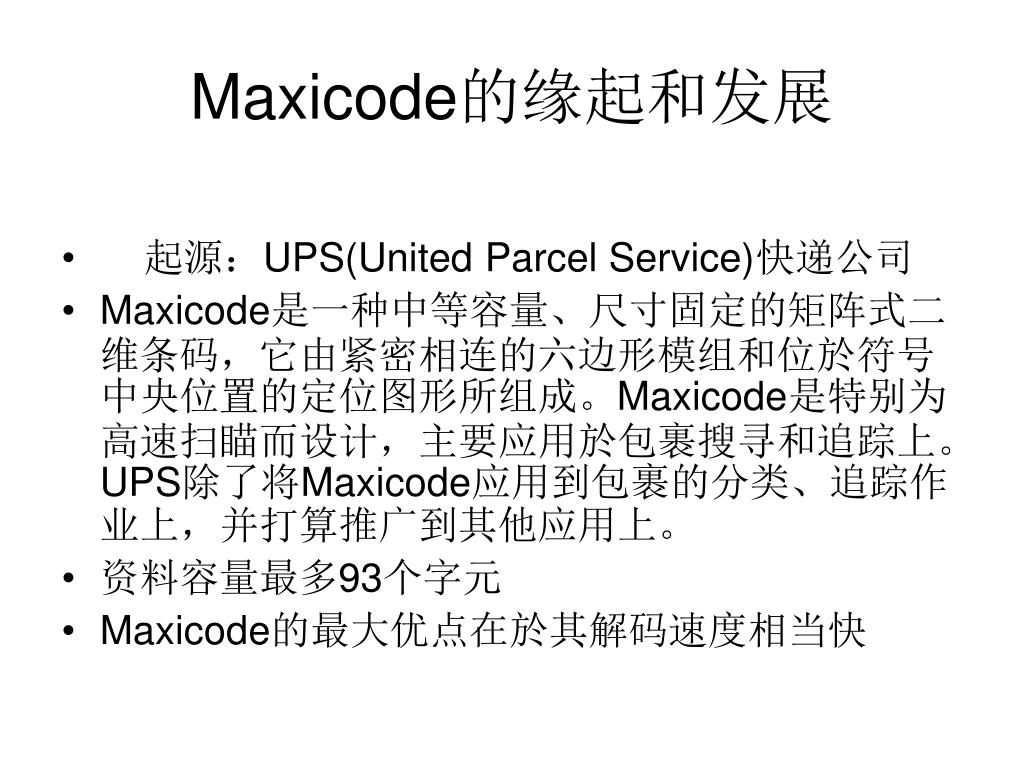

  12. Maxicode的缘起和发展 • 起源：UPS(United Parcel Service)快递公司 • Maxicode是一种中等容量、尺寸固定的矩阵式二维条码，它由紧密相连的六边形模组和位於符号中央位置的定位图形所组成。Maxicode是特别为高速扫瞄而设计，主要应用於包裹搜寻和追踪上。UPS除了将Maxicode应用到包裹的分类、追踪作业上，并打算推广到其他应用上。 • 资料容量最多93个字元 • Maxicode的最大优点在於其解码速度相当快

  13. example • maxicode

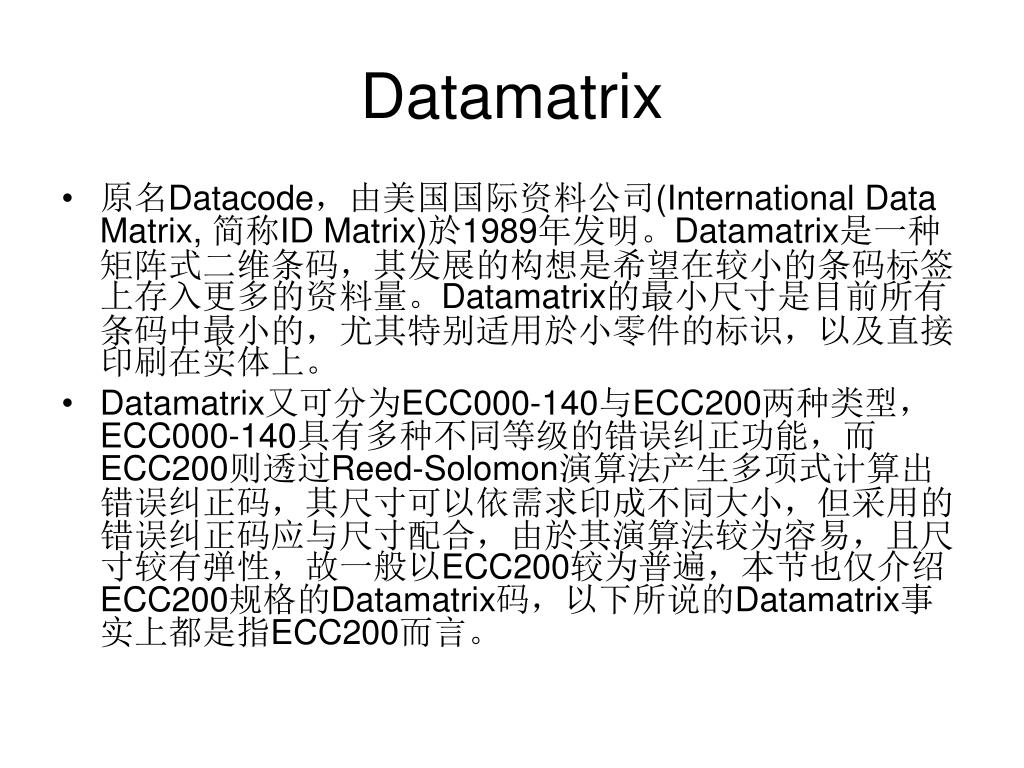

  14. Datamatrix • 原名Datacode，由美国国际资料公司(International Data Matrix, 简称ID Matrix)於1989年发明。Datamatrix是一种矩阵式二维条码，其发展的构想是希望在较小的条码标签上存入更多的资料量。Datamatrix的最小尺寸是目前所有条码中最小的，尤其特别适用於小零件的标识，以及直接印刷在实体上。 • Datamatrix又可分为ECC000-140与ECC200两种类型，ECC000-140具有多种不同等级的错误纠正功能，而ECC200则透过Reed-Solomon演算法产生多项式计算出错误纠正码，其尺寸可以依需求印成不同大小，但采用的错误纠正码应与尺寸配合，由於其演算法较为容易，且尺寸较有弹性，故一般以ECC200较为普遍，本节也仅介绍ECC200规格的Datamatrix码，以下所说的Datamatrix事实上都是指ECC200而言。

  15. 容量

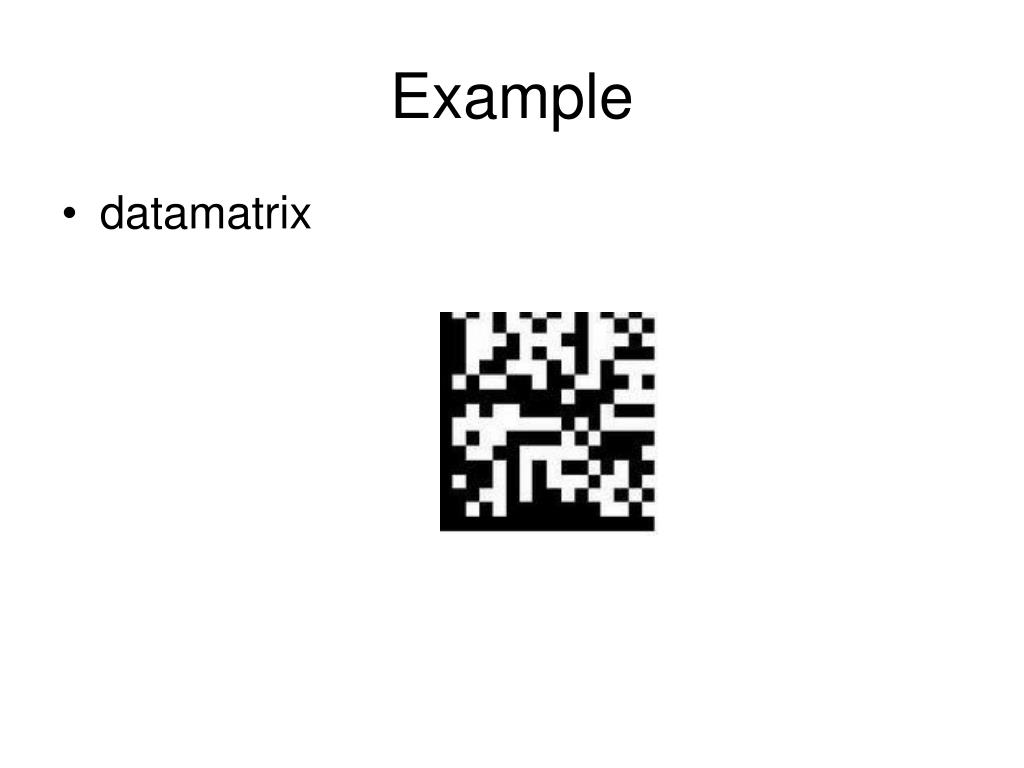

  16. Example • datamatrix

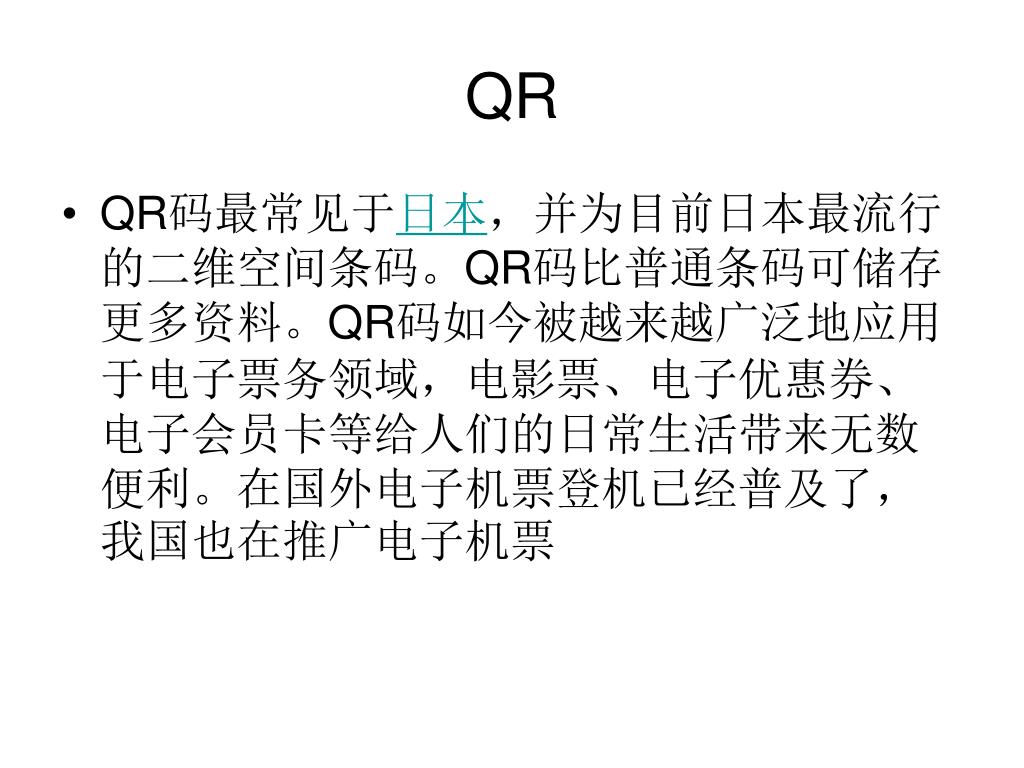

  17. QR • QR码最常见于日本，并为目前日本最流行的二维空间条码。QR码比普通条码可储存更多资料。QR码如今被越来越广泛地应用于电子票务领域，电影票、电子优惠券、电子会员卡等给人们的日常生活带来无数便利。在国外电子机票登机已经普及了，我国也在推广电子机票

  18. QR码资料容量 • 　　数字 最多 7,089 字节 • 　　字母 最多 4,296 字节 • 　　二进位数 (8 bit) 最多 2,953 字节 • 　　日文汉字 / 片假名 最多 1,817 字节 　　中文汉字 最多 984 字节 （采用UTF-8）

  19. example • QR
