SELAMAT DATANG DI PEMBELAJARAN IPA KELAS IX

1. SELAMAT DATANG DI PEMBELAJARAN IPA KELAS IX LISTRIK DINAMIS SILAHKAN PILIH MENU YANG DIINGINKAN KOMPETENSI MATERI SIMULASI TES

2. STANDAR KOMPETENSI • Memahamikonsepkelistrikandanpenerapannyadalamkehidupansehari-hari KOMPETENSI DASAR 3.2 Menganalisis percobaan listrik dinamis dalam suatu rangkaian serta penerapannya dalam kehidupan sehari-hari INDIKATOR • Menjelaskan konsep arus listrik dan beda potensial listrik • Membuat rangkaian komponen listrik dengan berbagai variasi baik seri maupun paralel • Menyelidiki hubungan antara arus listrik dan beda potensial dalam suatu rangkaian (Hukum Ohm) • Menggambarkan arus listrik dan beda potensial dalam bentuk tabel dan grafik. • Menggunakan Hukum Kirchoff I untuk menghitung V dan I dalam rangkaian • Menghitunghambatanpenggantirangkaianlistrikseri dan paralel BACK NEXT

3. Pernahkah kalian : • Menyalakanlampudirumah • Menyalakankipasangin • Menyalakan radio • MenyalakanKomputer • Dll Bagaimanaperlengkapantersebutdapatmenyala, apa yang sebenarnyaterjadi ?? Wah…. Bagaimanabisasepertiituya BACK NEXT

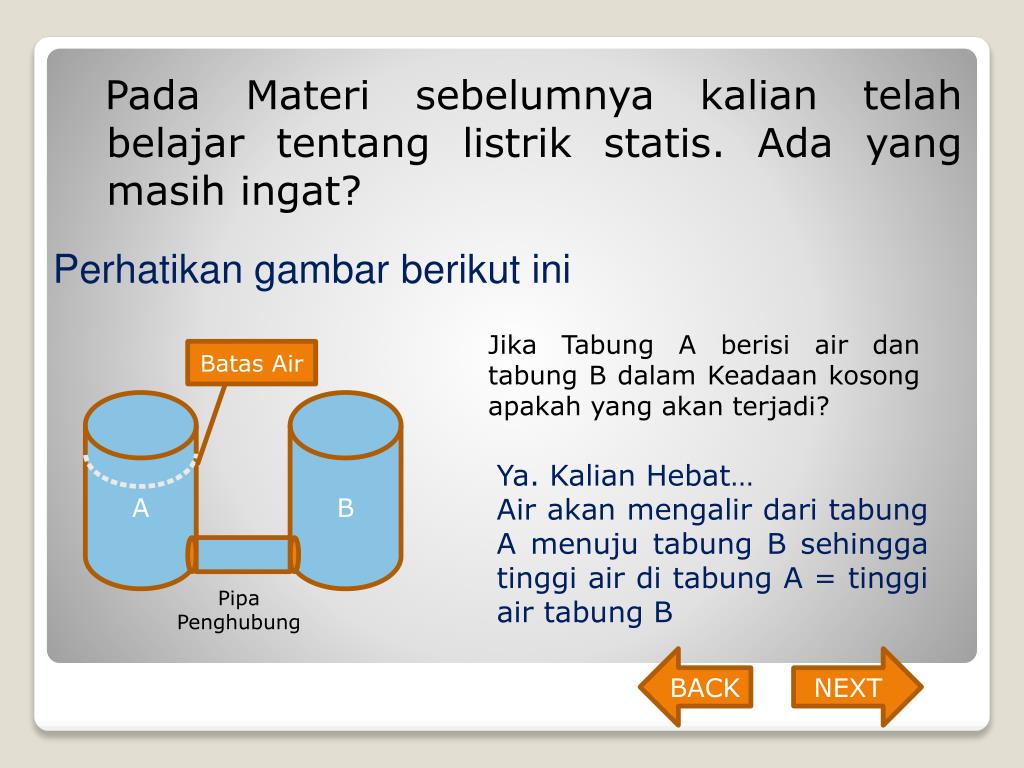

4. Pada Materi sebelumnya kalian telah belajar tentang listrik statis. Ada yang masih ingat? Perhatikan gambar berikut ini Batas Air Jika Tabung A berisi air dan tabung B dalam Keadaan kosong apakah yang akan terjadi? A B Ya. Kalian Hebat… Air akan mengalir dari tabung A menuju tabung B sehingga tinggi air di tabung A = tinggi air tabung B Pipa Penghubung BACK NEXT

5. Bagaimana jika seperti ini??? Jika Tabung A berisi air dan tabung B dalam Keadaan kosong apakah yang akan terjadi? Batas Air A Ya. Kalian Hebat… Air akan mengalir dari tabung A menuju tabung B sehingga tinggi air di tabung A lebih kecil dari tinggi air tabung B B Pipa Penghubung Air akan pindah semua kedalam tabung B BACK NEXT

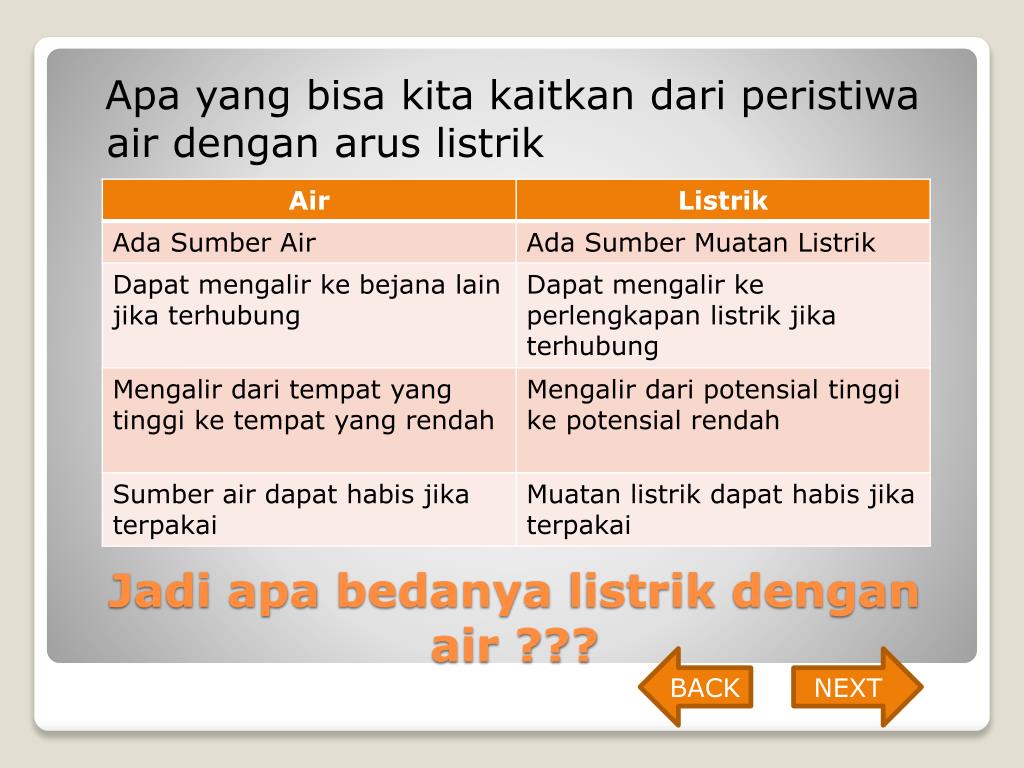

6. Apa yang bisa kita kaitkan dari peristiwa air dengan arus listrik Jadiapabedanyalistrikdengan air ??? BACK NEXT

7. SELAMAT KALIAN SUDAH PAHAM DENGAN KONSEP ARUS LISTRIK DAN BEDA POTENSIAL LISTRIK Lampu Saklar KabelPenghubung _ + ArahArusListrikdari + menuju - Baterai PERHATIKAN GAMBAR BERIKUT NEXT BACK

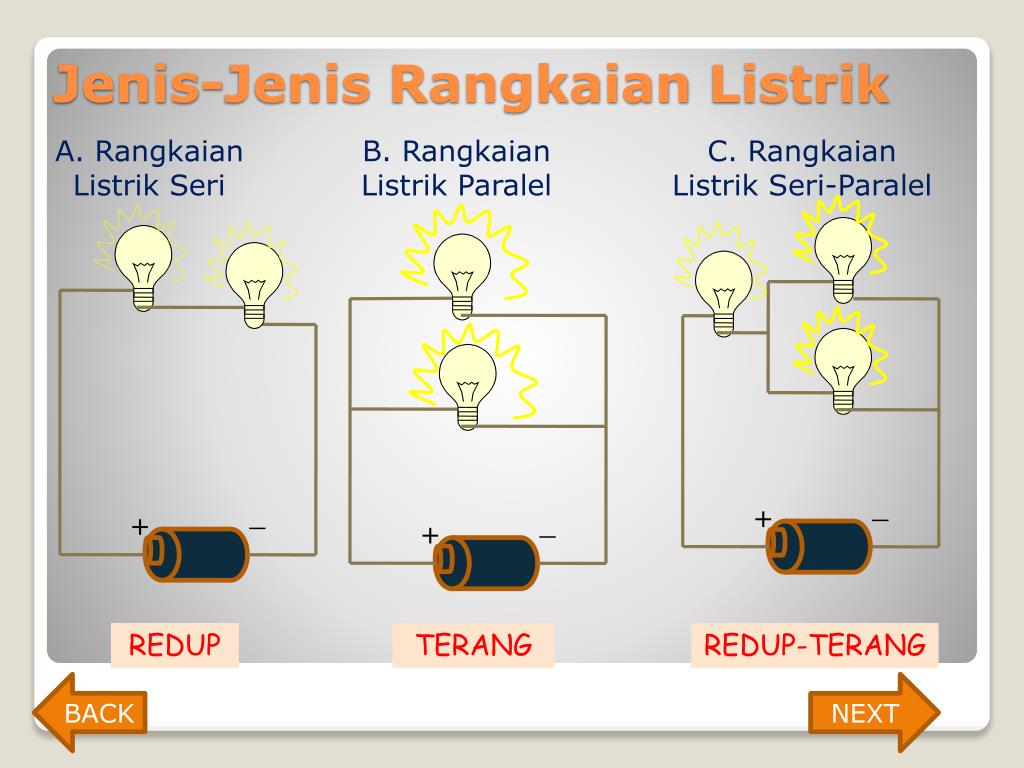

8. A. Rangkaian Listrik Seri B. Rangkaian Listrik Paralel C. Rangkaian Listrik Seri-Paralel _ _ _ + + + Jenis-JenisRangkaianListrik REDUP TERANG REDUP-TERANG BACK NEXT

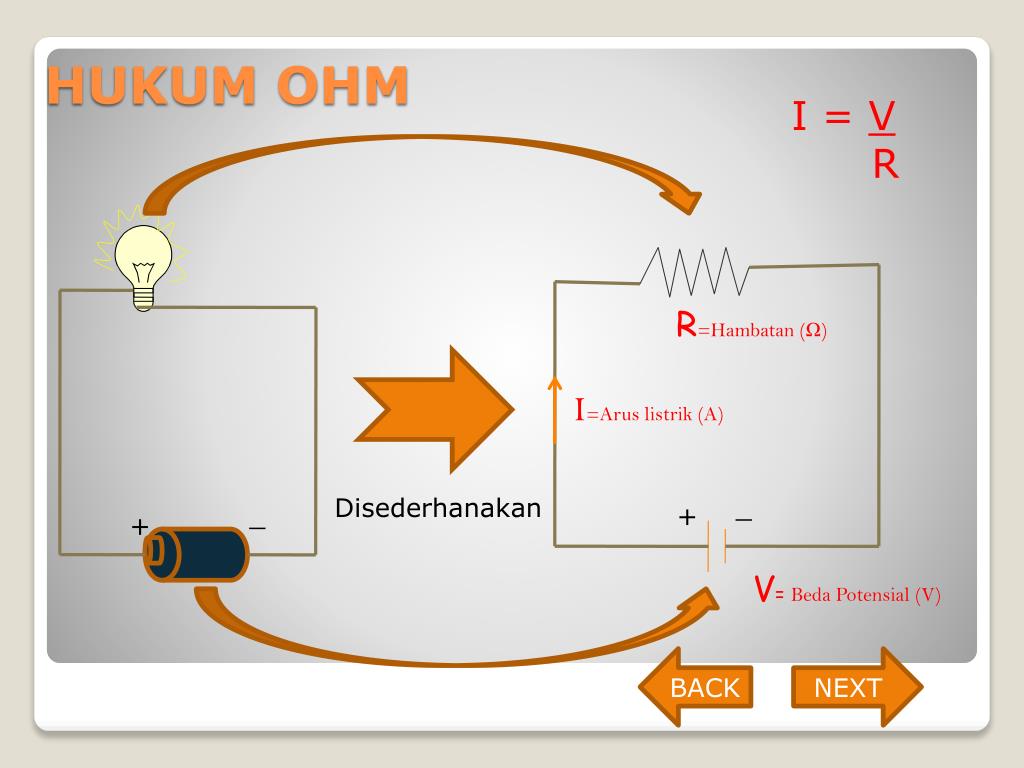

9. I = V R R=Hambatan (Ω) I=Arus listrik (A) Disederhanakan _ _ + + HUKUM OHM V= Beda Potensial (V) BACK NEXT

10. V 16 Berdasarkanhasilpenelitian George Simon Ohm, Ohm membuatsuatugrafikbedapotensialterhadaparuslistrik. Ternyata, grafiktersebutmembentuksuatugarislurus yang condongkekanandanmelaluititikpusatkoordinat (0, 0). Dari grafikini, Ohm menemukanbahwa kemiringan grafik sama dengan besar hambatan yang digunakannya dalam penelitian. 12 8 4 R = V I HUBUNGAN BEDA POTENSIAL DAN ARUS LISTRIK 0,2 0,2 0,6 0,8 I BACK NEXT

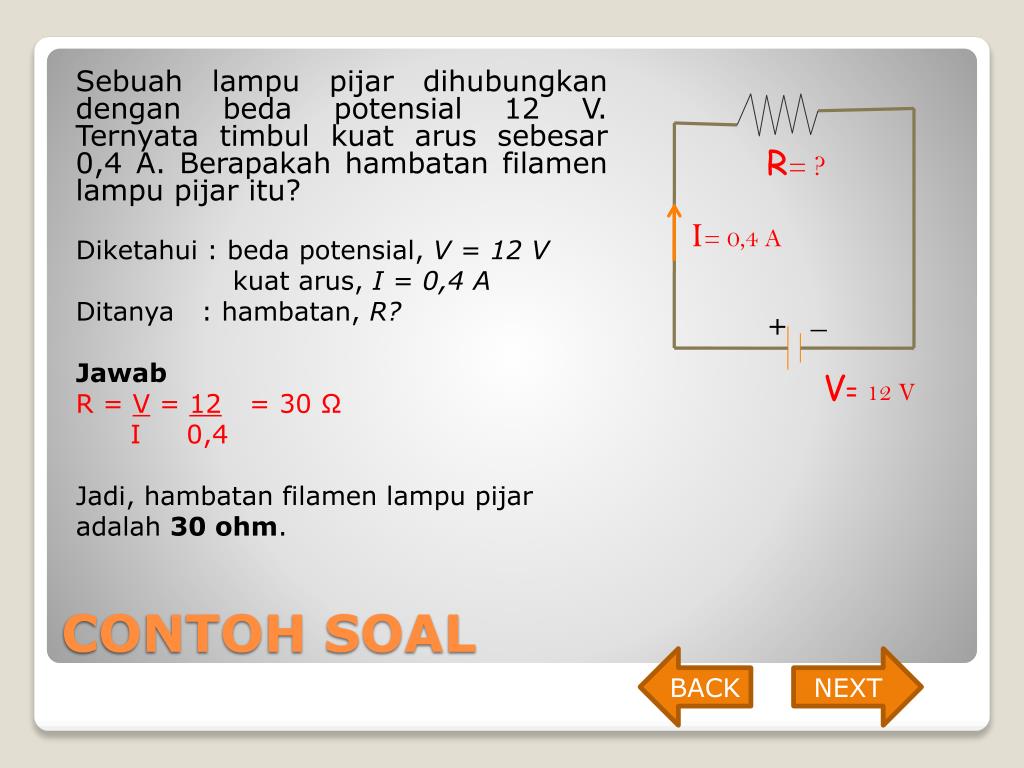

11. Sebuahlampupijardihubungkandenganbedapotensial 12 V. Ternyatatimbulkuatarussebesar 0,4 A. Berapakahhambatanfilamenlampupijaritu? Diketahui : beda potensial, V = 12 V kuat arus, I = 0,4 A Ditanya : hambatan, R? Jawab R = V = 12 = 30 Ω I 0,4 Jadi, hambatan filamen lampu pijar adalah 30 ohm. R= ? I= 0,4 A _ + CONTOH SOAL V= 12 V BACK NEXT

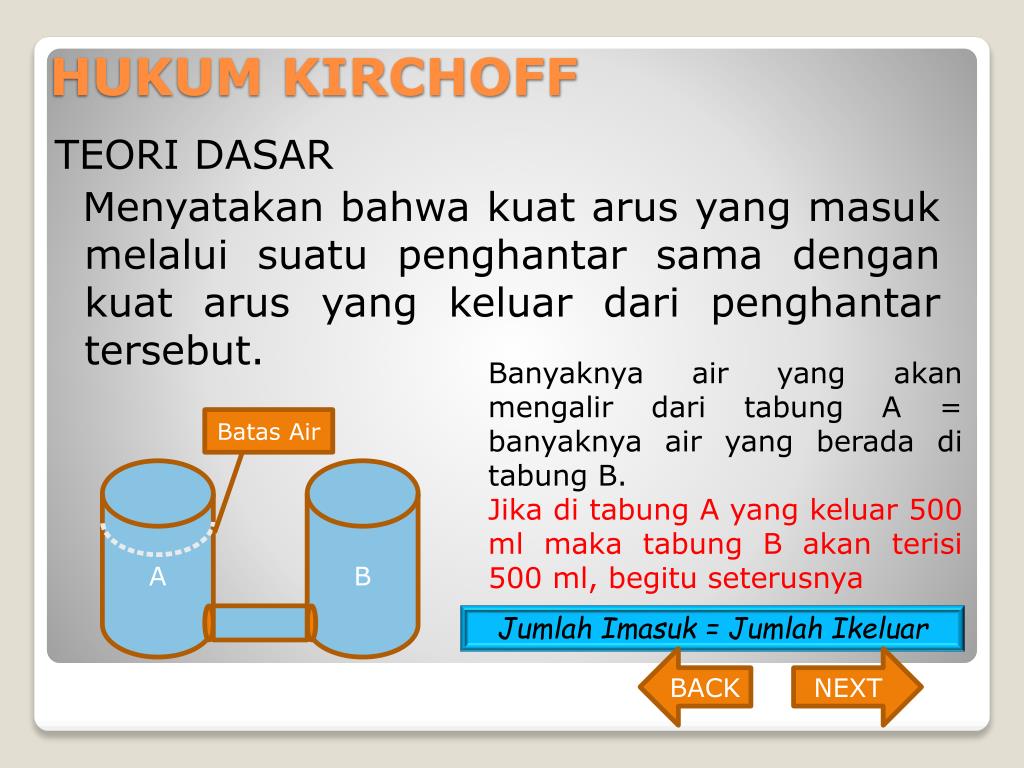

12. TEORI DASAR Menyatakan bahwa kuat arus yang masuk melalui suatu penghantar sama dengan kuat arus yang keluar dari penghantar tersebut. Banyaknya air yang akan mengalir dari tabung A = banyaknya air yang berada di tabung B. Jika di tabung A yang keluar 500 ml maka tabung B akan terisi 500 ml, begitu seterusnya Batas Air A B HUKUM KIRCHOFF JumlahImasuk = JumlahIkeluar BACK NEXT

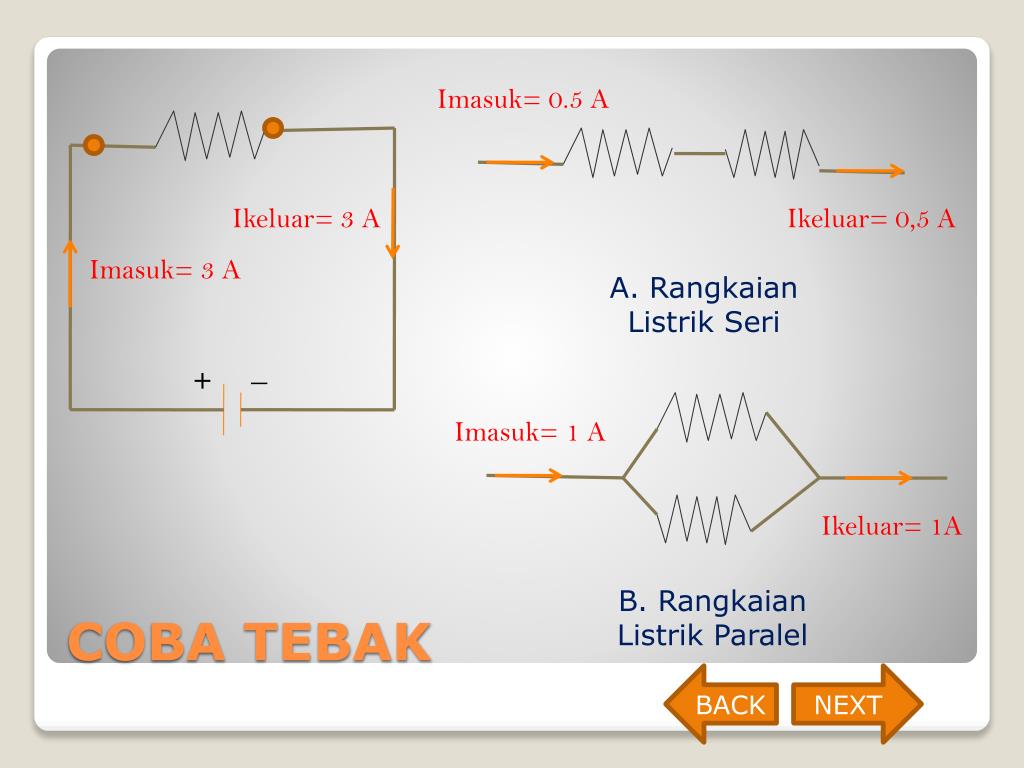

13. Imasuk= 0.5 A Ikeluar= 3 A Ikeluar= 0,5 A Imasuk= 3 A A. Rangkaian Listrik Seri _ + Imasuk= 1 A Ikeluar= 1A COBA TEBAK B. Rangkaian Listrik Paralel BACK NEXT

14. A. Rangkaian Listrik Seri B. Rangkaian Listrik Paralel C. Rangkaian Listrik Seri-Paralel R2 R1 R2 R1 R1 R3 R2 _ _ _ + + + RangkaianPengganti Rtot= R1 + R23 Dimana 1 = 1 + 1 R23 R2 R3 1 = 1 + 1 Rtot R1 R2 Rtot= R1 + R2 BACK NEXT

15. C. Rangkaian Listrik Seri-Paralel A. Rangkaian Listrik Seri B. Rangkaian Listrik Paralel Rtot= R1 + R23 Dimana 1 = 1 + 1 R23 R2 R3 1 = 1 + 1 Rtot R1 R2 6 Ω 2 Ω 3 Ω 6 Ω 3 Ω Rtot= R1 + R2 4 Ω 4 Ω 1 = 1 + 1 R23 6 4 1 = 1 + 1 Rtot 6 4 _ _ _ + + + CONTOH SOAL Sepertipadabagian B diketahui R23 = 2,4 Ω Rtot= 3 Ω + 2,4 Ω = 5,4 Ω 1 = 4 + 6 Rtot 24 Rtot = 24 = 2,4 Ω 10 Rtot = 2 + 3 = 5 Ω BACK NEXT

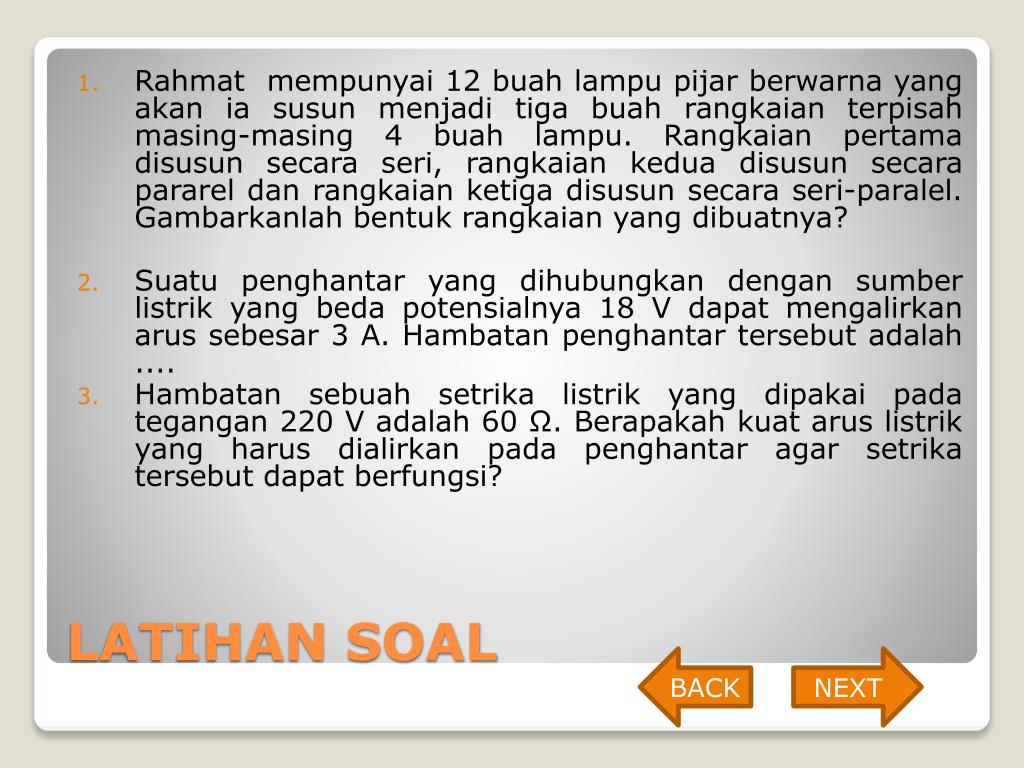

16. Rahmatmempunyai 12 buahlampupijarberwarna yang akaniasusunmenjaditiga buah rangkaian terpisah masing-masing 4 buah lampu. Rangkaian pertama disusunsecaraseri, rangkaiankeduadisusunsecaraparareldanrangkaianketigadisusunsecaraseri-paralel. Gambarkanlahbentukrangkaian yang dibuatnya? • Suatupenghantar yang dihubungkandengansumberlistrik yang bedapotensialnya 18 V dapat mengalirkan arussebesar 3 A. Hambatanpenghantartersebutadalah .... • Hambatansebuahsetrikalistrik yang dipakaipadategangan 220 V adalah 60 Ω. Berapakahkuataruslistrikyang harus dialirkan pada penghantar agar setrika tersebutdapatberfungsi? LATIHAN SOAL BACK NEXT

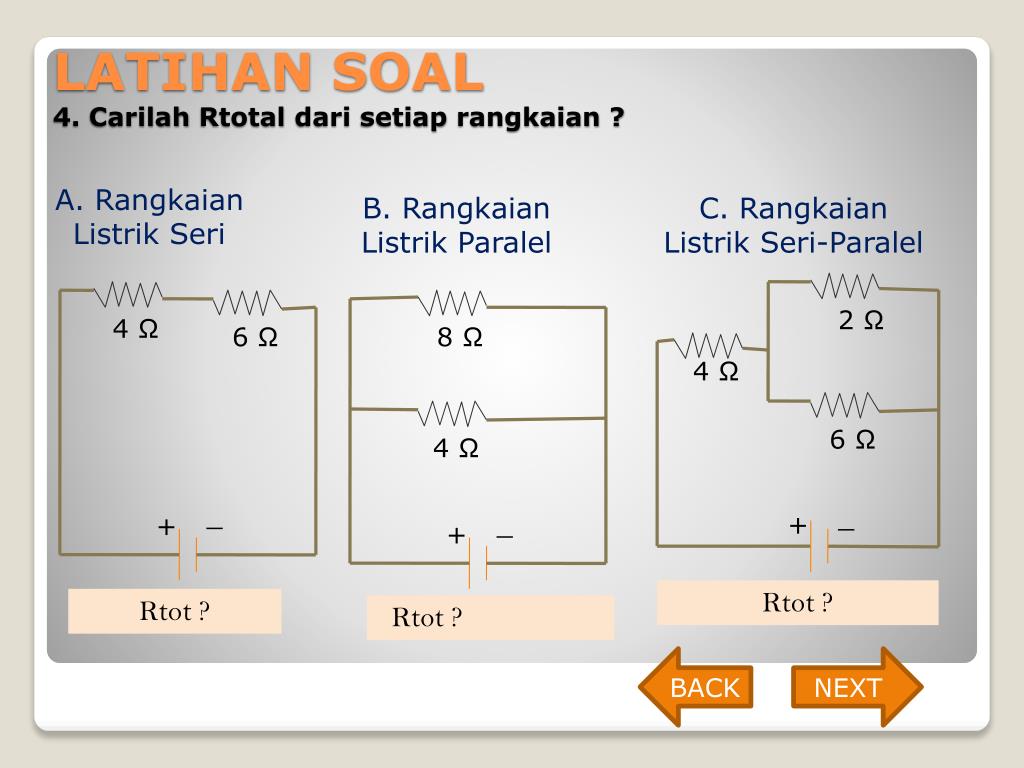

17. A. Rangkaian Listrik Seri B. Rangkaian Listrik Paralel C. Rangkaian Listrik Seri-Paralel 2 Ω 4 Ω 6 Ω 8 Ω 4 Ω 6 Ω 4 Ω _ _ _ + + + LATIHAN SOAL4. CarilahRtotaldarisetiaprangkaian ? Rtot ? Rtot ? Rtot ? BACK NEXT

18. TERIMAKASIHSEMOGA SUKSES BACK NEXT
