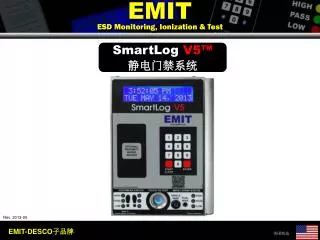

  1. EMIT ESD Monitoring, Ionization & Test SmartLogV5™ 静电门禁系统 Rev. 2013-05 Rev: 2010-03-01

  2. 功能和优点 SmartLog V5™ 采用专利技术用于快速、频繁、精确地测试人体静电接地是否合格。设备坚固小巧,所有功能模块ESD测试仪、时钟芯片、键盘、条码扫描器、以太网卡、感应读卡器均集成在一个不锈钢机身内。 测试按键采用固态式,不会机械损坏。只需手指接触测试键,对手腕带和左/右鞋进行独立的测试,总测试耗时2秒。测试结果储存在设备内存中,与电脑联机后,所有数据导入电脑。在电脑端安装配套TEAM5控制软件,可以建立员工数据库、设置ESD测试项目和准入权限、对测试结果进行数据分析、生成统计报告等。 • 系统优点: • 根据ANSI/ESD S20.20和ESD TR53规范核查手腕带和防静电鞋电阻是否合格 • 生成和储存测试结果* • 在TEAM5软件界面管理所有数据 • 增加ESD测试的精确性和减少人工记录 *US Patent 6,078,875 & 6,809,522 “必需建立和保存符合性验证报告以证明按技术要求进行了ESD合格控制” (ANSI/ESD S20.20-2007 第7.3章节描述)

  3. 更多优点 数字化管理通常能加强员工的责任性,可以更快速确认问题以降低记录和核查成本。采用人工有纸化记录在开始的时候是有效的,但随着时间的推移会变得越来越不准确,还可能发生各种忽略事件。人工有纸化系统对以下方面实施起来很困难: • 人工有纸化系统是否记录以下信息?* • ESD测试并通过,是否知道该人员确实经过了测试? • ESD测试并通过,是否知道每位员工具体状况? • ESD测试并通过,是否知道这些人员的测试历史? • 没通过ESD测试,是否知道该人员当天签到以否? • 有纸化系统记录每台设备的校准日期? • 是否持续追踪测试状况? • 人工记录是否真实可靠?* • 是否对每位员工的每项测试进行了记录? * 通常发生的事件 EMIT SmartLog V5™ 静电门禁系统使ESD核查完全自动化,并保证测试记录的有效性和无篡改。

  4. 更多功能 不锈钢机身:不锈钢机身增加了产品的坚固性,并且具有现代感的工业设计外观。 固定托架:不锈钢固定托架可以方便的安装在任意位置,采用1个止位螺钉把测试仪固定在托架上即可,松开螺钉便可卸下测试仪。 感应读卡器:HID或同等美国原厂感应式读卡器可以快速方便地识别员工(可为用户卡做适配) 内置以太网卡:内置以太网卡可以通过网线接入企业局域网,安装地点不受限制。 CCD 条码扫描器:采用LED光源替代激光更安全和延长产品寿命。识别39和128一维条码。 脚踏板侦测功能:脚踏板没连接或连接缆线故障,设备报警并停止测试。 保护盖:机身右侧为个外接端口,安装完毕后用保护盖封闭,以免各连接被意外篡改并保持整体美观。

  5. 产品规格 干接点端子 高对比度 LCD显示屏 接地孔 外部电源 0 - 120 V AC / DC 报警灯 电子锁 其他 常开 NO HOT COMMON / NEUTRAL 干接点 阻值范围 感应式读卡器 HID或同等读卡器 脚踏板插口 固态式测试键 网线端口 (局域网组网) 双线手腕带插孔 阻值范围设置 (ANSI/IEC规范) 单线手腕带插孔 CCD条码扫描器

  6. 安装方式 安装在墙面 用螺钉把固定托架安装在任何墙面,然后把SmartLog测试主机卡入固定托架即可。 重型支架 选配19255支撑架, SmartLog测试主机和脚踏板安装在支撑架上,可以放置在任何地点。 三辊闸 选配50771固定架可以把SmartLog测试主机方便美观地安装在三辊闸上。

  7. 安装在三辊闸上 • 50771托架:连接线可以通过托架底部连接测试主机,整个托架可以任意角度旋转。

  8. TEAM5控制软件 TEAM5配套软件用于建立并管理员工数据库、设置ESD测试项目、设置准入权限、从设备上获取测试数据、生成统计报告 员工和测试数据可以在控制端电脑查看,也可以生成网页版报告,其他用户可以通过网络查看实时的网页版测试报告。软件本身具有邮件客户端,可以手动/自动以邮件方式发送测试报告给相关人员。在软件界面可以使用搜索和排序功能快速地查看相关人员的实时状态。 TEAM5软件对每位员工采取日期和时间标签,真实地记录每位员工是否按要求进行了ESD测试。所有测试数据可以归档导出,恢复导入后可以自动融合到最新测试数据中。 TEAM5软件可以按设定的计划自动备份数据 TEAM5软件有标准版和加强版,加强版可以和外部数据库同步,并可安装在企业服务器上具备更多网络功能。 WINDOWS兼容系统 硬件要求 Windows 2003 Server Windows 2008 Server Windows XP SP3 (Recommended) Windows 7 (All Versions) 2GB硬盘空间 8GB备份空间 2GB运存 1024 x 768屏幕分辨率 至少1个USB串口 1 台或更多SmartLog V5™设备 登录网站获取更多TEAM5软件信息emit.descoindustries.com

  9. SmartLog V5™ 更多信息? 请联系当地供应商或厂家获取更多SmartLog V5静电门禁系统的产品信息 EMIT 3651 Walnut Ave Chino, CA 91710 Phone: (909)664-9980 Fax: (909) 627-7449 Website: DescoEMIT.com
