Presentation Transcript
201 2

Андрей Дудченко, менеджер поддержки продаж

Сентябрь 2012

Проблемы развертывания новых сетей сотовой связиСовместное использование сети в LTE


Тенденции на рынке поддержки продаж

Совместное использование EUTRAN

Национальный роуминг

Содержание


Тенденции на рынке поддержки продаж

Совместное использование EUTRAN

Национальный роуминг

Содержание


Факторы, способствующие совместному использованию инфраструктурыЦель: Снижение TCO

Экономическая рецессия

Снижение инвестиций, MNO слияния/партнерства

Острая конкуренция

Новые игроки, регулирование, падение цен, OTT

Регуляционные требования

Новые игроки, белые пятна в покрытии

Требует снижения затрат

Операторы ищут способы снизить затраты

Аспекты разворачивания сайта

Время на получение

Разрешений, аренда


Мотивация и преимущества совместного использования инфораструктуры

Снижение инвестиций для замены оборудования, уплотнения или расширения покрытия

Снижение расходовза счет уменьшения OPEX и кол-ва сайтов с малой нагрузкой

Регуляторные преимущества

Ускорение предоставления новых услуг


Рыночные сегменты в совместного использования инфораструктурыEMEA

Продажа аренды для LTE

  • Характеризуются

  • Не заинтересованы в предоставлении услуг LTE

  • Используют свои объекты для организации национального покрытия LTE (ТВ вышки)

Новые игроки

  • Характеризуются

  • Первыми запустить и предоставить услуги LTE

  • Требуется соглашение о MNO (MVNO или национальный роуминг)

  • Операторы фиксированной связи, которым интересен рынок мобильной связи

Операторы мобильной связи

  • Характеризуются

  • Быть лидером в предоставлении услуг LTE с национальным покрытием

  • Уже пользуются совместным использованием сети в 2G или 3G


Модели совместного использования сети в LTE

ПокрытиеОп. A

Покрытие Оп. B

Географическое совместное использование

Использование сайтов

Ядро нескольких операторов

(Multi-Operator

Core Network)

GW Core Network

  • Сайт

  • Вышка

  • Антена

  • Контейнер

  • Трансмиссия

  • Персонал

Совместный MME

SGW

PGW

Совместный MME

EPC

Совместные eNodeB

Сайты и кабинеты

Географическое разделение

Совместная EUTRAN

Обычная практика на сегодня

для большинства операторов

Национальная версия

международного роуминга


Тенденции на рынке использования сети в

Совместное использование EUTRAN

Национальный роуминг

Содержание


Архитектура использования сети в

совместной

EUTRAN


Eutran
Что такое совместная использования сети вEUTRAN?

EUTRAN используется совместно как минимум двумя операторами

Ядро каждого оператора соединено с совместной EUTRAN

PLMN ID каждого оператора широковещательно распространяется в радио интерфейсе

Совместная eUTRAN

Обычная EUTRAN

Совместная EUTRAN

Evolved Packet Core

Оп. A

Evolved Packet Core

Оп. A

Evolved Packet Core

Оп. B

eUTRAN

Оп. B

eUTRAN Оп. A

eUTRAN

Оп. A


Два варианта использования сети в…Оба варианта прозрачны для конечного пользователя

eNB передает PLMN ID обоих ядер сети

EPC узлы (MME, SGW/PGW) не используются совместно)

Evolved Packet Core

Оп. A

Evolved Packet Core

Оп. B

Совместный MME

Gateway CN

Multi-Operator CN

Core

of Op. A

Core

of Op. B

S1-U/C-Flex

S1-U/C-Flex

Совместная eNB

  • Похоже на MOCN с совместным использованием MME и опционально - SGW

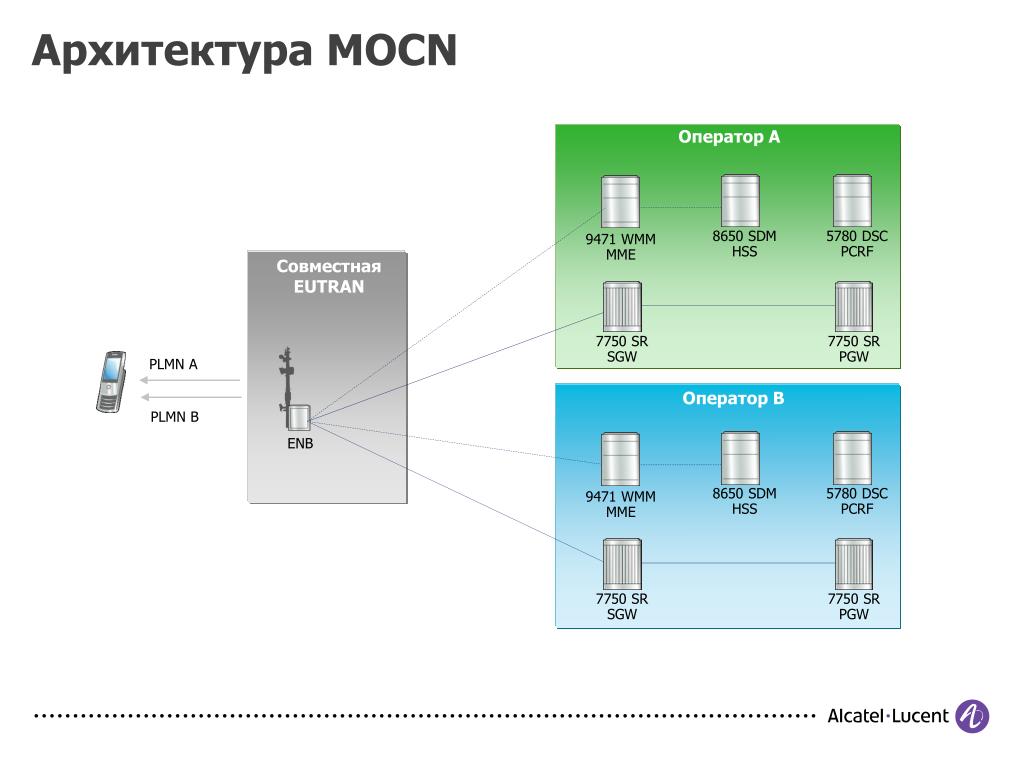

Архитектура использования сети вMOCN

ENB

9471 WMM

MME

9471 WMM

MME

5780 DSC

PCRF

8650 SDM

HSS

5780 DSC

PCRF

8650 SDM

HSS

7750 SR

SGW

7750 SR

SGW

7750 SR

PGW

7750 SR

PGW

Оператор A

Совместная EUTRAN

PLMN A

Оператор B

PLMN B


Gwcn sgw
Решение использования сети вGWCNБез совместного использования SGW (опционально)

ENB

9471 WMM

MME

8650 SDM

HSS

5780 DSC

PCRF

PCRF

HSS

7750 SR

SGW

7750 SR

PGW

PGW

SGW

Оператор A

Совместные узлы

PLMN UPC

Оператор B

PLMN Ziggo



Использование частот ресурсовСовместное использование частот оптимизирует использование радиоресурса

Выделенные частоты

Каждому оператору

Абонент

оператора A

Абонент

оператора B

Абоненты

оператора A

Абонент

оператора B

BW gap

PLMN A

PLMN B

PLMN A

PLMN B

f1

f2

f1

f2

BW #2

BW #1

Общие частоты

Между операторами

Абонент

оператора A

Абонент

оператора B

Абонент

оператора A

Subscriber

operator B

BW gap

PLMN

A&B

PLMN

A&B

PLMN A&B

f1

f2

f1 + f2

BW #2

BW #1

BW #1

BW #2


Общие частоты ресурсов – ОборудованиеПример с двумя операторами (3 сектора)

Общая полоса <= 20 МГц

d2U Кабинет

Rx

сектор ‘alpha’

RRH

Tx

Rx

Контроллер

RRH

сектор ‘beta’

Tx

Модем

Rx

сектор ‘gamma’

RRH

Tx

Сетевой

интерфейс

Оператор A

Оператор B


Гибкое совместное использование радиоресурсовПример с двумя операторами

Общий пул

Частичное резервирование

CU

CU

  • Выделенные ресурсы Оп. A = 0%

  • Выделенные ресурсы Оп. B = 0%

  • Выделенные ресурсы Оп. A = 25%

  • Выделенные ресурсы Оп. B = 25%

Полностью разделенные

Несбалансированное

CU

CU

  • Выделенные ресурсы Оп. A = 50%

  • Выделенные ресурсы Оп. B = 50%

  • Выделенные ресурсы Оп. A = 0%

  • Выделенные ресурсы Оп. B = 50%


Дорожная карта радиоресурсов


Поэтапное внедрение, отвечающая требованиям рынка

LA4.0

LA5.0

  • MOCN with shared spectrum (and no BW gap)

  • Inter-RAT mobility

  • Traffic separation between operators

  • UL traffic shaping per operator

  • Limited to 2 PLMNs per eNB

  • Fully-pooling radio resource sharing

  • MOCN with dedicated spectrum

  • DL/UL PRBs usage per operator in admission control

  • Limited to 4 PLMNs per eNB

  • GWCN

  • Transport CAC UL/DL per operator


Тенденции на рынке требованиям рынка

Совместное использование EUTRAN

Национальный роуминг

Содержание


Варианты использования требованиям рынка

Новый оператор LTE (новая сеть)

Старт с MVNO партнерством

Разворачивание своей собственной радиосети

Требуется поддержка от регулятора

Oп. B

Oп. A

Oп. B

Оп. B

Оп. A

Oп. A

Перекрытие покрытий

Oп. A и Oп. B

Оп. B

Аренда LTE

  • Подход с географическим разделением MNO

  • Развертывание в сельских местностях

Покрытие “Белых пятен”

  • Реализуется под инициативой регулятора

  • Партнерство для покрытия белых пятен


Заключение: варианты использования

Общая

eNB

  • MOCN илиGWCN архитектура

  • 2 возможности: общий или выделенный спектр

  • Все модули могут быть общими: RRH, контроллер, модем

  • Полный общий пул, частичный общий пулиливыделенный пул радиоресурсов

  • Контроль за ресурсами на уровне БТС (кол-во АТ, число поднесущих, использованиеUL/DL PRB каждым оператором)

  • Поддержка 4 PLMN с независимой конфигурацией S1-Flex

  • Соединение с общими и независимыми eNB (черезX2)

  • Intra-LTE, inter-RAT мобильность между общими и независимыми LTE БТС

NB

Общий

MME

  • GWCN в LM5

  • Соединение с общими и независимыми eNB

  • Опционально: Общий SGW между операторами

MME

SGW

Общая трансмиссия

  • QCI/DSCP разная маркировка на каждый интерфейсS1u и X2u для каждого оператора

  • UL/DL CAC на транспортном уровне для каждого оператора

  • VLAN и IP адреса для каждого оператора

  • UL шейпинг на VLAN с настройками CIR/EIR

Транспорт

Общий

O&M

  • Общая часть сети управляется главным оператором

  • Ограниченное управление на 5620SAM/9753 LMS открыто для MNO

  • Параметры базовой станции могут быть изменены оператором

  • Отчеты для каждого PLMN в NPO

O&M
