Koneistom r ykset

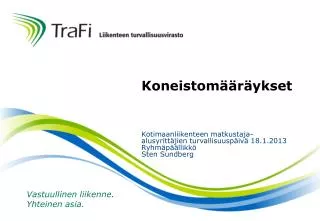

Koneistomääräykset

Kotimaanliikenteen matkustaja-alusyrittäjien turvallisuuspäivä 18.1.2013

Ryhmäpäällikkö

Sten Sundberg


Koneistovaatimukset

Koneistovaatimukset

  • EU yhteisön säännöt

    • Non-SOLASdirektiivi 2009/45/EY = jos uusi alus

    • Non-SOLASdirektiivi 2009/45/EY = jos olemassa oleva

      B-luokan alus.

  • Kotimaiset säännöt

    • Alusturvallisuuslaki 1686/2009 5§:


Koneistovaatimukset1

Koneistovaatimukset

  • Merenkulkuun käytettävän aluksen on oltava niin suunniteltu, rakennettu, varustettu ja lastattu tai sellaisessa painolastissa ja sellaisin vaadittavin tarvikkein varustettu sekä muutoinkin sellainen, että ihmishenki, omaisuus ja ympäristö voidaan katsoa turvatuiksi ottaen huomioon sekä kulkuveden laatu että liikenne, johon alusta käytetään.


Uusien m r ysten synty

Uusien määräysten synty

  • MTe:npäällikkö Pertti Haatainen perusti työryhmän, joka koostui seuraavista jäsenistä:

  • Sten Sundberg MTe (PJ)

  • Markku Salonen JSTy

  • Seppo Nousiainen SMTy

  • Petri Öhrmark MTe


Linjaukset

Linjaukset

  • Uusille aluksille joilla ei vielä sääntöjä.

  • Non-SOLAS direktiiviä ja luokituslaitoksien sääntöjä vastaavat hallinnon säännöt olemassa oleville aluksille.

  • Sovellettavissa kaikkiin aluksiin!!


Perusmateriaali

Perusmateriaali

  • Non-SOLASdirektiivin vaatimukset olemassaoleville B-luokan aluksille.

  • LR sisävesialussäännöt.


Yleist

Yleistä

  • 1.Tarkoitus

  • Luoda yhdenmukainen standardi aluksille, joita kansainväliset säännökset ei koske.

  • 2.Määritelmät

  • Joita ei löydy alusturvallisuuslaista.


Yleist1

Yleistä

  • 3. Soveltaminen

  • Liite 1, Uudet alukset:

  • Kaikkiin kotimaanliikenteen ≥ 24 m aluksiin.

  • Kotimaanliikenteen < 24 m alukseen, jollei sovelleta AVS.

  • Olemassa olevan aluksen uuteen asennukseen.


Yleist2

Yleistä

  • Olemassa oleviin aluksiin sovelletaan liitteitä seuraavasti:

  • Liite 3

  • Ennen 1.7.1998 rakennettujen C- ja D-luokan matkustaja-aluksiin.

  • Liite 4

  • Ennen 1.1.2013 rakennettujen kotimaan liikenteen ≥ 24 m aluksiin.


Yleist3

Yleistä

  • Liite 5

  • Ennen 1.1.2013 rakennettujen kotimaan liikenteen ≥ 15 m < 24 m aluksiin ja ≥ 15 m < 24m kalastusaluksiin, jollei AVS-alus.

  • Liite 6

  • Ennen 1.1.2013 rakennettujen kotimaan liikenteen < 15 m aluksiin ja < 15 m kalastusaluksiin, jollei AVS- tai NBS-alus.

  • 1.1.2015 lähtien seuraavassa uusintakatsastuksessa.


Yleist4

Yleistä

  • Kaasukäyttöisten alusten on lisäksi täytettävä IMO:n kaasukäyttöä koskevia sääntöjä (Interimguidelines on safety for naturalgas-fuelledengineinstallations in shipsResolution MSC.285(86)). Tulossa IGF-koodi vuonna 2014.

  • Luokituslaitoksen sääntöjä voidaan hyväksyä vastaaviksi.

  • Painelaitteista säädetty erikseen.


1 koneistoa koskevia m r yksi

1 KONEISTOA KOSKEVIA MÄÄRÄYKSIÄ

  • 1.1Yleistä

  • Pääosin sama kuin Non-SOLAS.

  • 1.2Koneistotila

  • Laitteiden sijoitus & alusta, turkkilevyt, portaat & tikkaat sekä kiskot ja nostokorvat.

  • 1.3Pääkoneisto

  • Manueeraus, eräiden koneiden turvallisuusvarustus, käynnistysvarustus.

  • 1.4 Apukoneisto

  • Turvallisuusvarustus ja käynnistys.


1 koneistoa koskevia m r yksi1

1 KONEISTOA KOSKEVIA MÄÄRÄYKSIÄ

  • 1.5Ohjausjärjestelyt

  • Non-SOLASvastaava.

  • 1.6Polttoaine- ja voiteluöljyjärjestelyt

  • Tankit, leimahduspiste, pumput, putkistot, suodattimet, vuotokaukalot ja voiteluöljyhälytys.

  • 1.7Jäähdytysjärjestelmät

  • Pumput, imulinjat, suodattimet, talviliikenne ja järjestelmien erottaminen toisistaan.

  • 1.8Pakokaasujärjestelyt

  • Kauas, eristys, vesilukko ja jäähdytyshälytys.


1 koneistoa koskevia m r yksi2

1 KONEISTOA KOSKEVIA MÄÄRÄYKSIÄ

  • 1.9Pilssintyhjennysjärjestelyt

  • Non-SOLASvastaava + putkisto (mitoitus ja rakennne), pumput (määrä ja kapasiteetti), mutasihdit ja lastitilat.

  • 1.10 Koneistotilan ilmanvaihto

  • Riittävä.

  • 1.11Yhteydenpito sillalle

  • Päämanueerauspaikalta kaksi, ruorikoneelta ilman pääsähköä.

  • 1.12Huolto, varaosat ja työkalut

  • Liikennealue ja miehitys, valmistajan huoltoväli, huolto-ohjelma, kirjaus ja puhtaus.


1 koneistoa koskevia m r yksi3

1 KONEISTOA KOSKEVIA MÄÄRÄYKSIÄ

  • 1.13 Aluksen synnyttämä melu

  • 25 m etäisyydellä <75 dB (A).

  • 1.14 Konemestarin hälytys

  • Manueerauspaikaltakolleegalle ja/tai sillalle.

  • 1.15 Hätäkoneistojen sijainti

  • Ei törmäyslaipion keulapuolelle paitsi ankkurivinssi.

  • 1.16 Tankkijärjestelyt

  • Imuputket, pumput ja törmäyslaipion lävistys.


1 koneistoa koskevia m r yksi4

1 KONEISTOA KOSKEVIA MÄÄRÄYKSIÄ

  • 1.17 Aluksen putkistot

  • Aine, venttiilit ja niiden käyttö, rungon aukot, laajennuskappaleet, joustavat letkut, ilmaputket, peilausputket, höyryputken vesitys, nimikilpi ja merkintä.


2 automatisointia ja ajoittain miehitt m tt mi konetiloja koskevat vaatimukset

2 AUTOMATISOINTIA JA AJOITTAIN MIEHITTÄMÄTTÖMIÄ KONETILOJA KOSKEVAT VAATIMUKSET

  • 2.1Yleistä

  • Hallintalaitteet, käynnistysenergian ylläpito, instrumentaatio, kauko-ohjatut venttiilit, koneiston kauko-ohjaus, pakolliset hälytykset, lisävaatimukset ajoittain miehittämätön, tarkastukset ja kokeet, asiakirja toimintakyvystä.

  • 2.2Pilssivesijärjestelmä

  • Pilssikaivojen sijoitus ja koko, automaattipumput pilssihälytys.

  • 2.3Varustus sillalla

  • Start/stop, ääniyhteys, yhteys varalla olevaan, osoittimet ja hälytykset.


2 automatisointia ja ajoittain miehitt m tt mi konetiloja koskevat vaatimukset1

2 AUTOMATISOINTIA JA AJOITTAIN MIEHITTÄMÄTTÖMIÄ KONETILOJA KOSKEVAT VAATIMUKSET

  • 2.4Koneiston hälytysjärjestelmät

  • näkyä hallintapaikalla, ryhmähälytys, näkyvä ja kuuluva, lukittuu hälytystilaan, itsensä valvova, testattavuus, koneistotiloissa ja asuintiloissa, automaattisyöttö hätäsähkölähteestä.

  • 2.5Koneiston turvajärjestelyt

  • Automaattipysäytys ja hälytys jos välitön vaara.

  • 2.6Erikoisvaatimukset koneistoille

  • Stand-by toiminnot + hälytys.


K yt nn n asioita

Käytännön asioita

  • Muiden liitteiden säännöt poimittu perusmääräyksistä.

  • Kysymyksiä??

  • Kiitos mielenkiinnosta ja hyvää päivänjatkoa!
