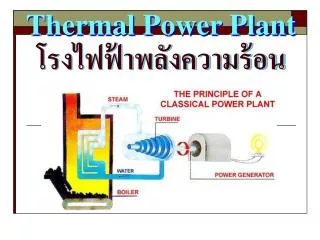

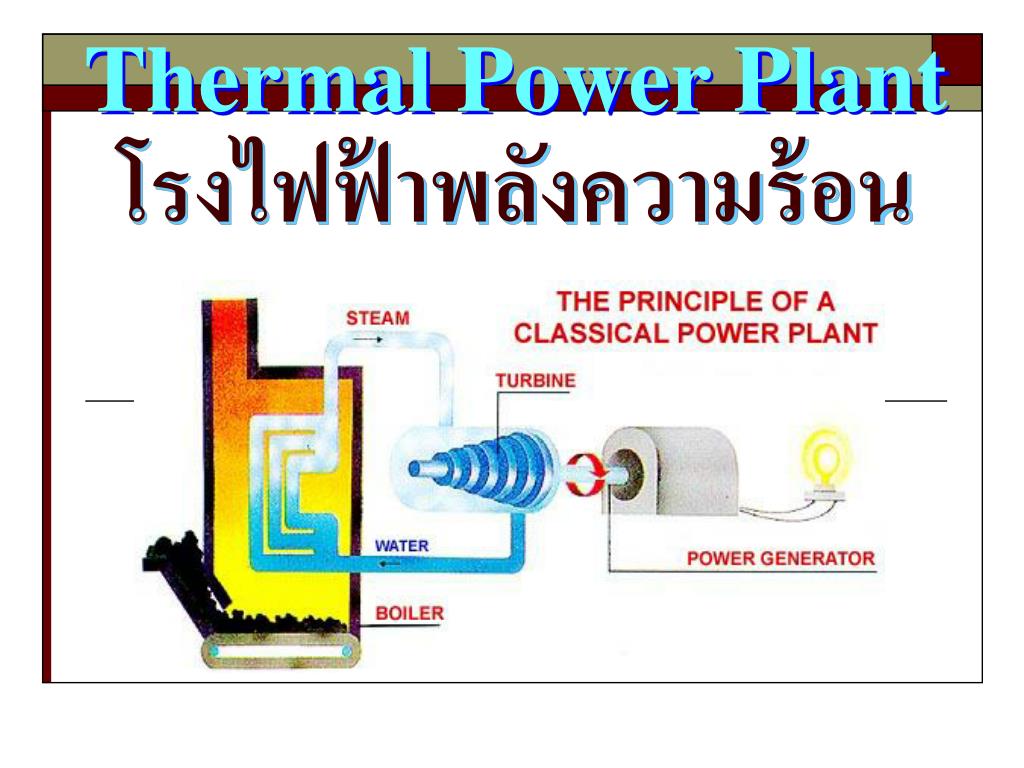

  1. Thermal Power Plant โรงไฟฟ้าพลังความร้อน

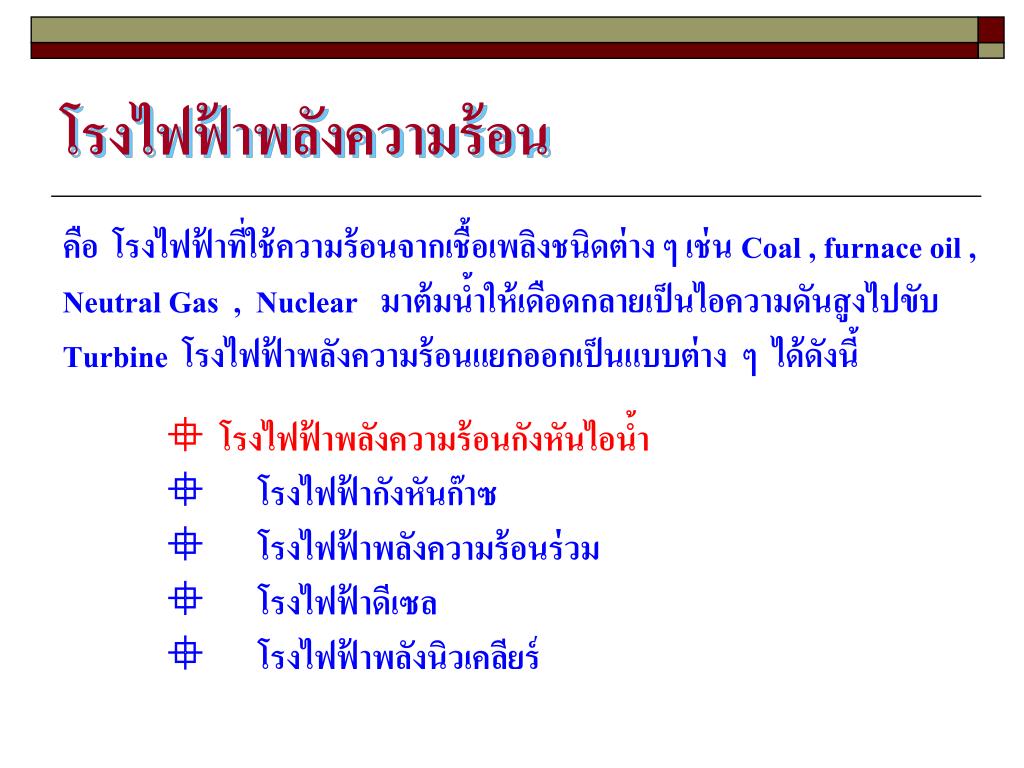

  2. โรงไฟฟ้าพลังความร้อน คือ โรงไฟฟ้าที่ใช้ความร้อนจากเชื้อเพลิงชนิดต่าง ๆ เช่น Coal , furnace oil , Neutral Gas , Nuclear มาต้มน้ำให้เดือดกลายเป็นไอความดันสูงไปขับ Turbine โรงไฟฟ้าพลังความร้อนแยกออกเป็นแบบต่าง ๆ ได้ดังนี้ โรงไฟฟ้าพลังความร้อนกังหันไอน้ำ โรงไฟฟ้ากังหันก๊าซ โรงไฟฟ้าพลังความร้อนร่วม โรงไฟฟ้าดีเซล โรงไฟฟ้าพลังนิวเคลียร์

  3. โรงไฟฟ้าพลังความร้อนกังหันไอน้ำโรงไฟฟ้าพลังความร้อนกังหันไอน้ำ • อุปกรณ์หลักในโรงไฟฟ้าพลังความร้อนกังหันไอน้ำ ได้แก่  หม้อไอน้ำ (Boiler )  เครื่องกำเนิดไฟฟ้า (Generator) กังหันไอน้ำ (Steam Turbine)

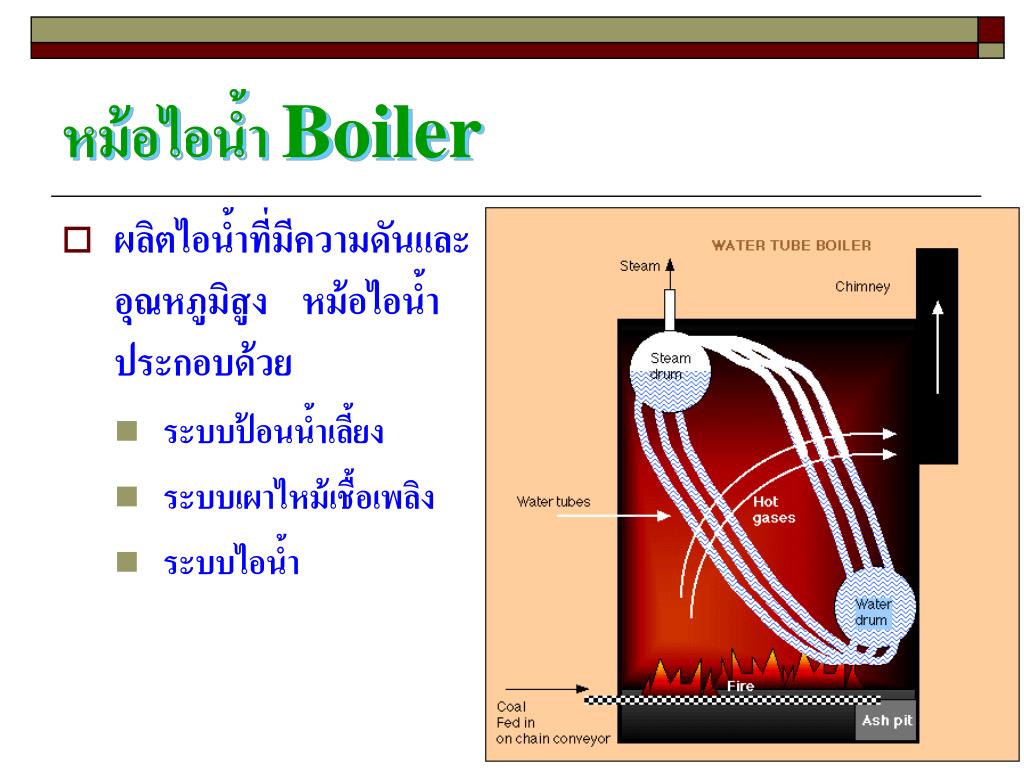

  4. หม้อไอน้ำ Boiler • ผลิตไอน้ำที่มีความดันและอุณหภูมิสูง หม้อไอน้ำประกอบด้วย • ระบบป้อนน้ำเลี้ยง • ระบบเผาไหม้เชื้อเพลิง • ระบบไอน้ำ

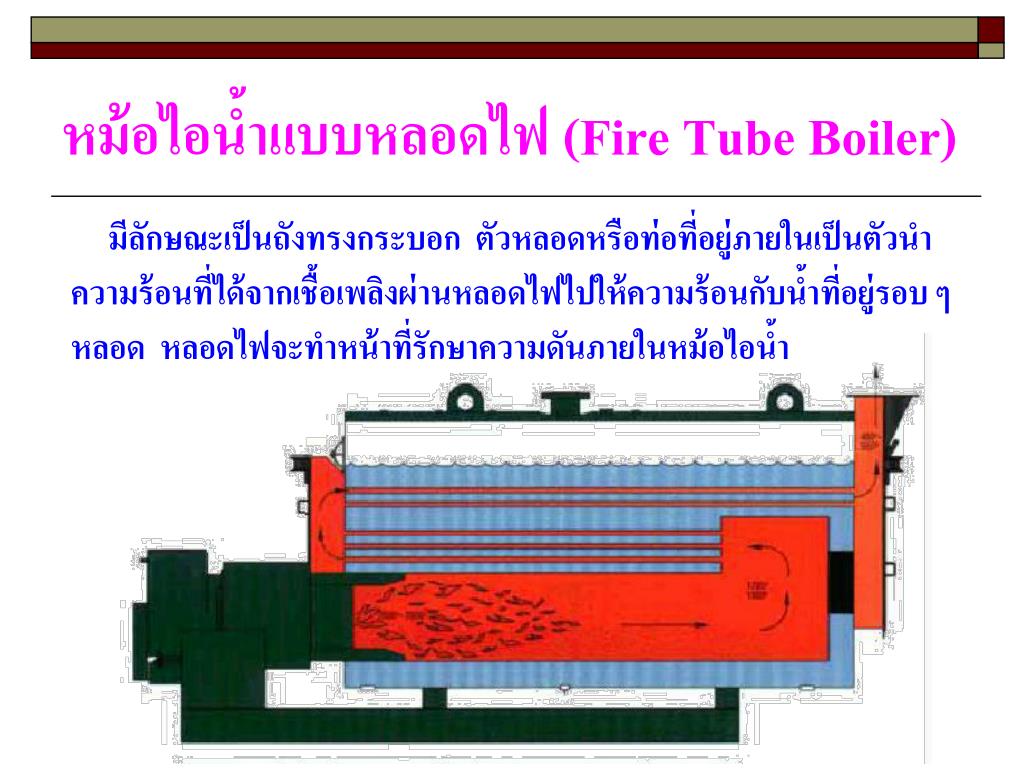

  5. หม้อไอน้ำแบบหลอดไฟ (Fire Tube Boiler) มีลักษณะเป็นถังทรงกระบอก ตัวหลอดหรือท่อที่อยู่ภายในเป็นตัวนำความร้อนที่ได้จากเชื้อเพลิงผ่านหลอดไฟไปให้ความร้อนกับน้ำที่อยู่รอบ ๆ หลอด หลอดไฟจะทำหน้าที่รักษาความดันภายในหม้อไอน้ำ

  6. ข้อดี - ข้อเสียของหม้อไอน้ำแบบหลอดไฟ • ภายในหม้อไอน้ำมีปริมาณน้ำมาก จะป้อนไอน้ำไดดีในงานที่ต้องการปริมาณไอน้ำที่สม่ำเสมอ • ระดับน้ำในหม้อน้ำคงที่ • อันตรายจากน้ำในหม้อน้ำแห้ง • น้ำหนักเบาเมื่อเทียบกับหม้อไอน้ำแบบหลอดน้ำ • สะดวกต่อการทำความสะอาดและบำรุงรักษา • สามารถควบคุมการทำงานได้ทั้งแบบธรรมดาและแบบอัตโนมัติ

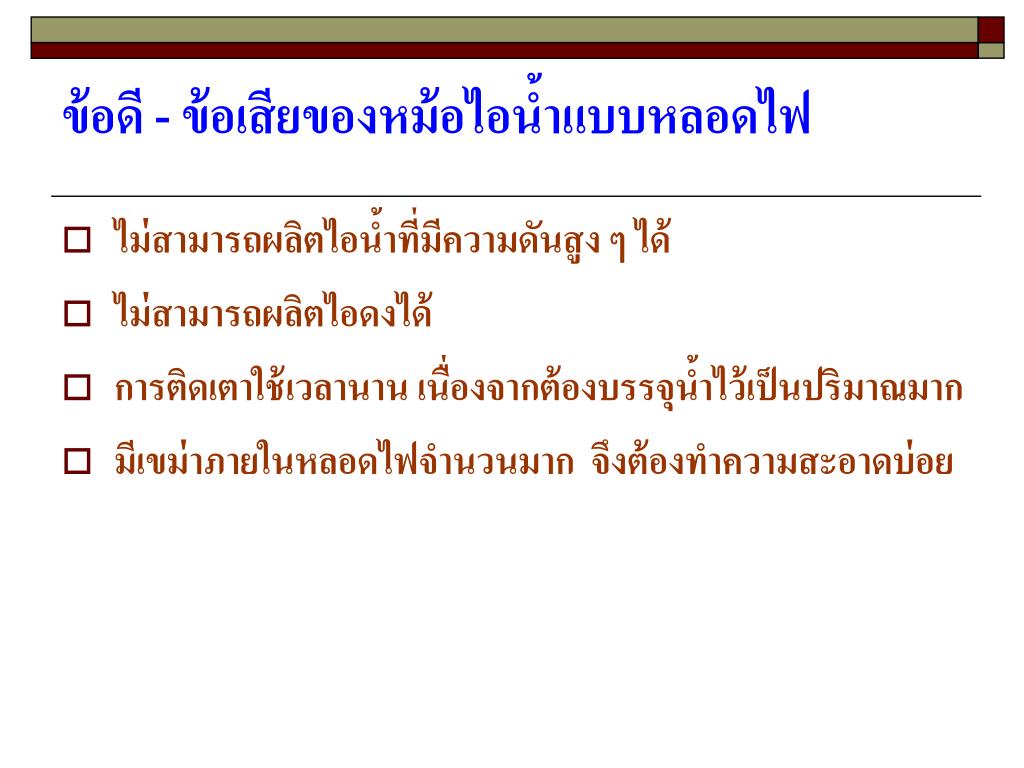

  7. ข้อดี - ข้อเสียของหม้อไอน้ำแบบหลอดไฟ • ไม่สามารถผลิตไอน้ำที่มีความดันสูง ๆ ได้ • ไม่สามารถผลิตไอดงได้ • การติดเตาใช้เวลานาน เนื่องจากต้องบรรจุน้ำไว้เป็นปริมาณมาก • มีเขม่าภายในหลอดไฟจำนวนมาก จึงต้องทำความสะอาดบ่อย

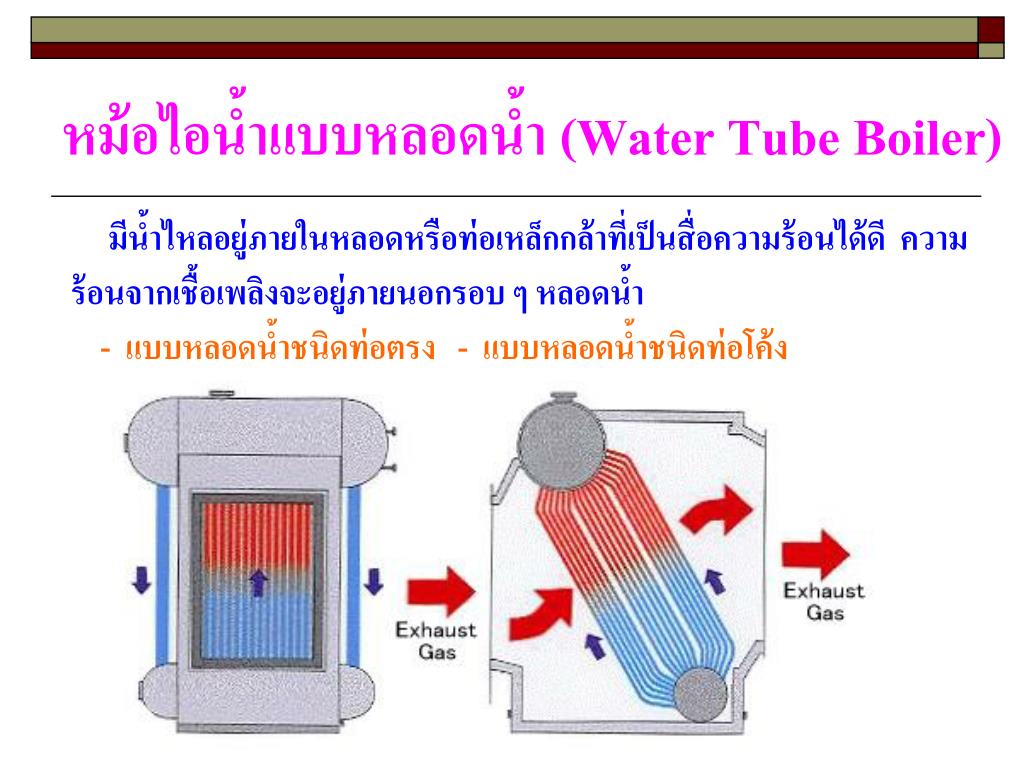

  8. หม้อไอน้ำแบบหลอดน้ำ (Water Tube Boiler) มีน้ำไหลอยู่ภายในหลอดหรือท่อเหล็กกล้าที่เป็นสื่อความร้อนได้ดี ความร้อนจากเชื้อเพลิงจะอยู่ภายนอกรอบ ๆ หลอดน้ำ- แบบหลอดน้ำชนิดท่อตรง - แบบหลอดน้ำชนิดท่อโค้ง

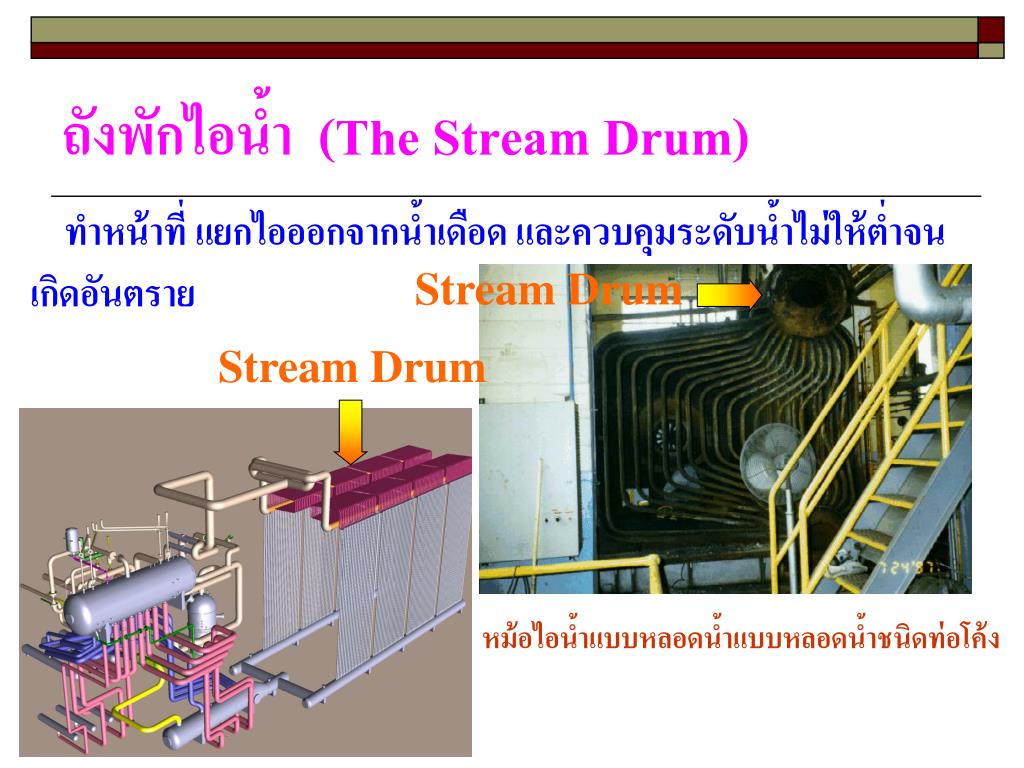

  9. ถังพักไอน้ำ (The Stream Drum) ทำหน้าที่ แยกไอออกจากน้ำเดือด และควบคุมระดับน้ำไม่ให้ต่ำจนเกิดอันตราย Stream Drum Stream Drum หม้อไอน้ำแบบหลอดน้ำแบบหลอดน้ำชนิดท่อโค้ง

  10. กังหันไอน้ำ (Stream Turbine) ใช้ไอน้ำไปดันใบพัด ทำให้วงล้อและ เพลาหมุน  กังหันไอน้ำแบบแรงกระแทก (Impulse Steam Turbine)  กังหันไอน้ำแบบแรงปฏิกิริยา (Reaction Steam Turbine)

  11. การจัดวาง Turbine  Lower pressure Turbine  higher pressure Turbine  Medium pressure Turbine Generator

  12. การจัดวางกังหันไอน้ำของโรงไฟฟ้าพลังความร้อนกังหันไอน้ำแม่เมาะการจัดวางกังหันไอน้ำของโรงไฟฟ้าพลังความร้อนกังหันไอน้ำแม่เมาะ

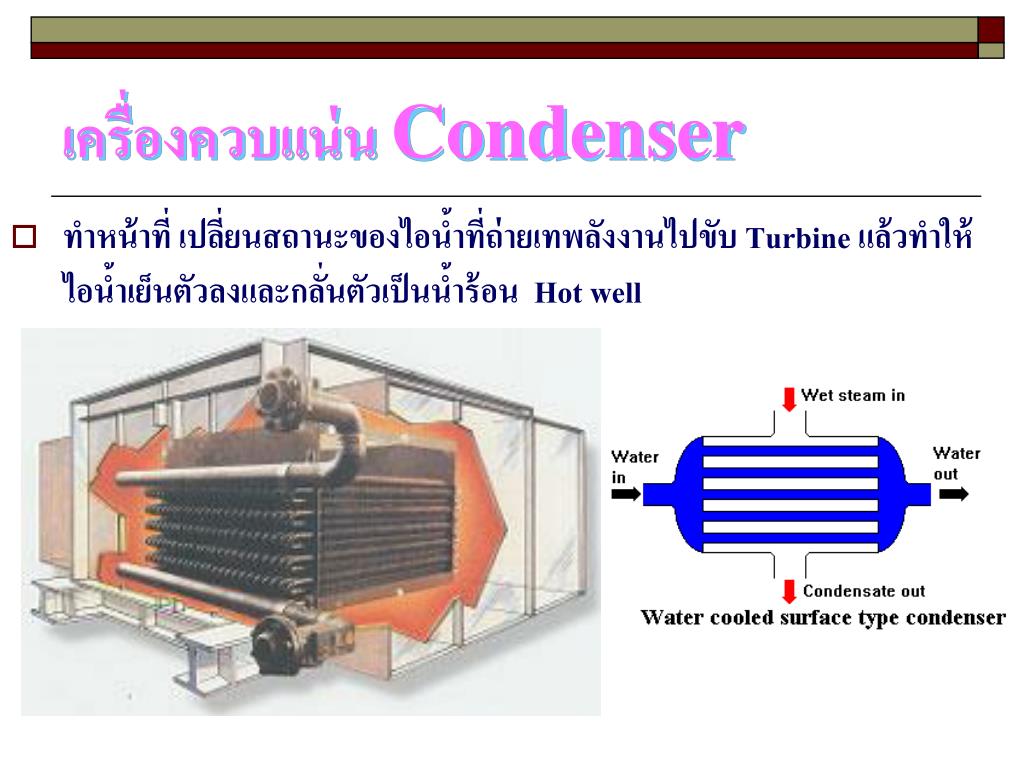

  13. เครื่องควบแน่น Condenser • ทำหน้าที่ เปลี่ยนสถานะของไอน้ำที่ถ่ายเทพลังงานไปขับ Turbine แล้วทำให้ไอน้ำเย็นตัวลงและกลั่นตัวเป็นน้ำร้อน Hot well

  14. แผงท่อรับความร้อน Economizer • ทำให้น้ำที่จะเข้าไปใน Boiler มีอุณหภูมิสูงขึ้นระดับหนึ่งก่อน ปกติจะติดตั้งอยู่ที่ส่วนสุดท้ายก่อนที่ ก๊าซร้อนที่เกิดจากการเผาไหม้จะออกจากตัว Boiler เพื่อรับความร้อนจากก๊าซร้อนและถ่ายเทให้กับน้ำที่จะเข้า Boiler

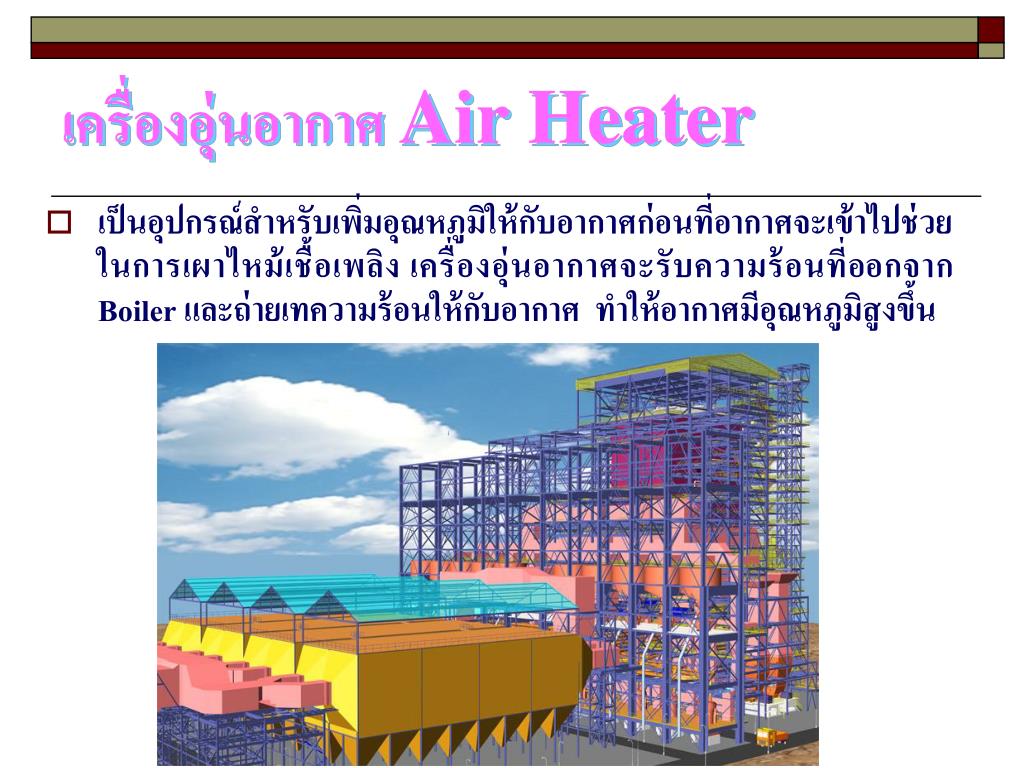

  15. เครื่องอุ่นอากาศ Air Heater • เป็นอุปกรณ์สำหรับเพิ่มอุณหภูมิให้กับอากาศก่อนที่อากาศจะเข้าไปช่วยในการเผาไหม้เชื้อเพลิง เครื่องอุ่นอากาศจะรับความร้อนที่ออกจาก Boiler และถ่ายเทความร้อนให้กับอากาศ ทำให้อากาศมีอุณหภูมิสูงขึ้น

  16. การทำงานของโรงไฟฟ้ากังหันไอน้ำแบบต่าง ๆ • แบบความดันไอน้ำไหลย้อนกลับ Back Pressure Steam Turbine

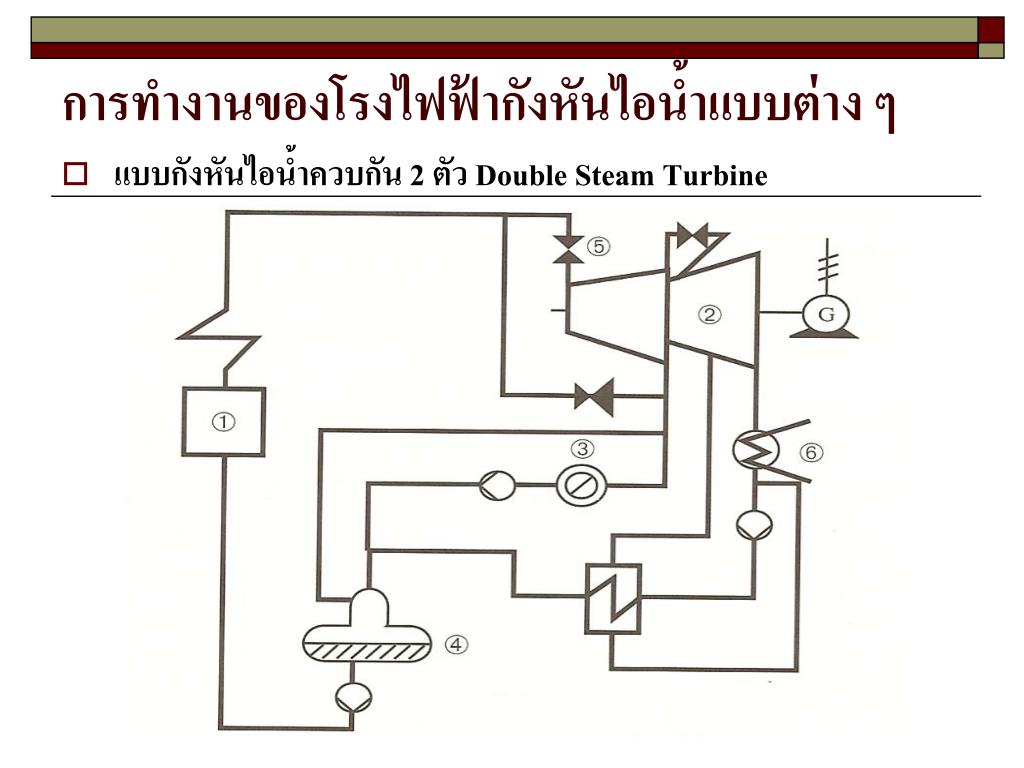

  17. การทำงานของโรงไฟฟ้ากังหันไอน้ำแบบต่าง ๆ • แบบกังหันไอน้ำควบกัน 2 ตัว Double Steam Turbine

  18. การทำงานของโรงไฟฟ้ากังหันไอน้ำแบบต่าง ๆ • แบบทำให้ความร้อนหมุนเวียนอีกครั้ง Reheat Cycle

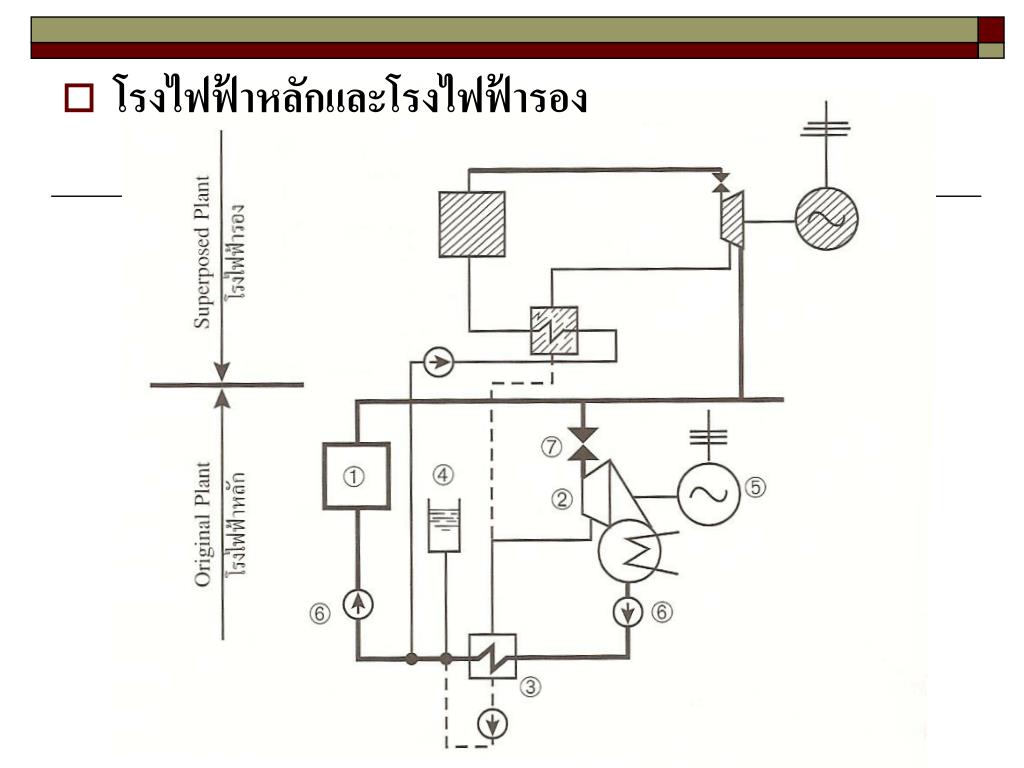

  19. โรงไฟฟ้าหลักและโรงไฟฟ้ารองโรงไฟฟ้าหลักและโรงไฟฟ้ารอง

  20. สรุปข้อดี ข้อเสียของโรงไฟฟ้าพลังความร้อนกังหันไอน้ำ • ข้อดี • เชื้อเพลิง (ถ่านหิน) มีราคาถูกและมีปริมาณมากเพียงพอสำหรับโรงไฟฟ้า • ต้นทุนในการเดินเครื่องต่ำ • กำลังผลิตสูง สามารถจ่ายเสริมเข้าระบบไฟฟ้าของประเทศได้อย่างมีประสิทธิภาพ • ประหยัดการใช้น้ำมัน

  21. สรุปข้อดี ข้อเสียของโรงไฟฟ้าพลังความร้อนกังหันไอน้ำ • ข้อเสีย • การเริ่มเดินเครื่องใช้เวลานาน • มีมลภาวะของก๊าซซัลเฟอร์ไดออกไซด์ • กากขี้เถ้าจากถ่านหิน ต้องใช้ที่เก็บจำนวนมาก
