Presentation Transcript
slide1

Les Risques électriques

I-Pourquoi se fait-on élèctrocuter ?

1-L’installation électrique

2-Les courts-circuits

3-Les surcharges

II-Quels sont les risques?

1-Les domaines de tension

2-Les contacts directs / indirect

3-Effets du courant électriques

III-Comment se protéger ?

1- Les E.P.I

2-Explications (vidéo)

l installation lectrique

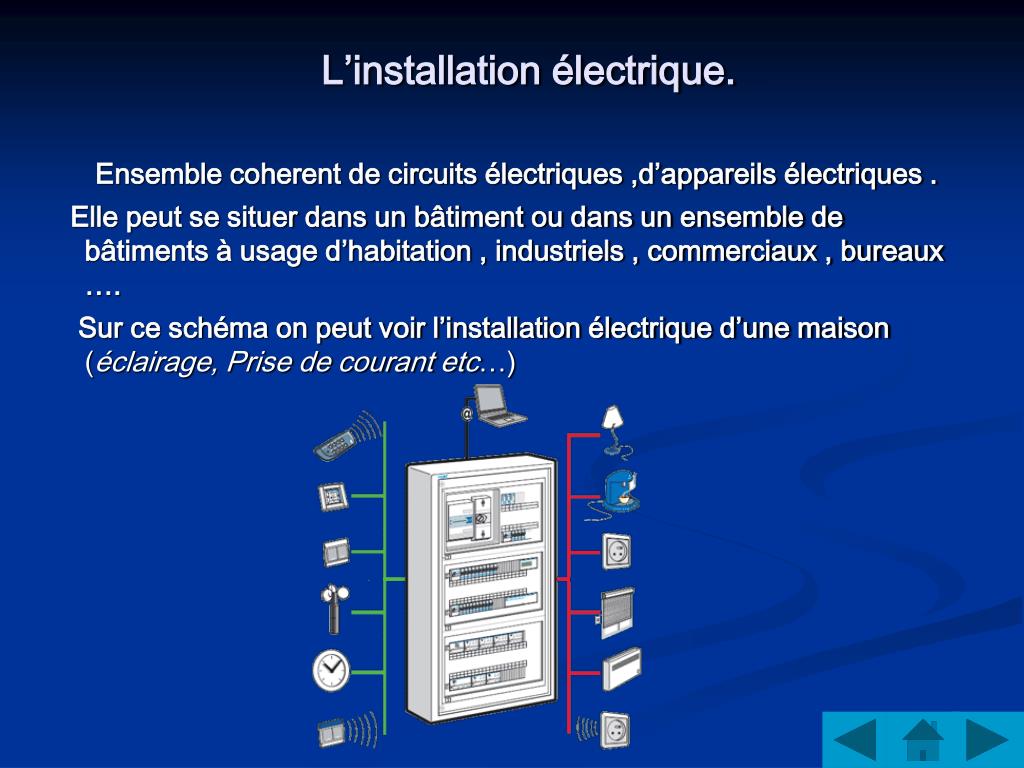

L’installation électrique.

Ensemble coherent de circuits électriques ,d’appareils électriques .

Elle peut se situer dans un bâtiment ou dans un ensemble de bâtiments à usage d’habitation , industriels , commerciaux , bureaux ….

Sur ce schéma on peut voir l’installation électrique d’une maison (éclairage, Prise de courant etc…)

les courts circuits

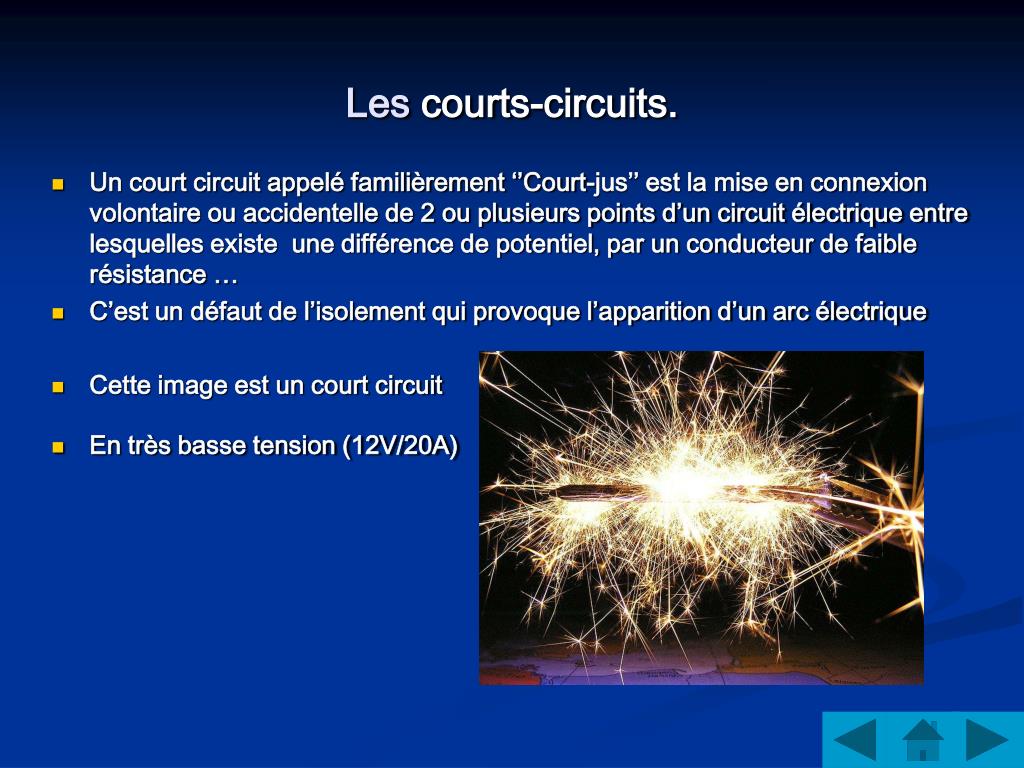

Les courts-circuits.
  • Un court circuit appelé familièrement ‘’Court-jus’’ est la mise en connexion volontaire ou accidentelle de 2 ou plusieurs points d’un circuit électrique entre lesquelles existe une différence de potentiel, par un conducteur de faible résistance …
  • C’est un défaut de l’isolement qui provoque l’apparition d’un arc électrique
  • Cette image est un court circuit
  • En très basse tension (12V/20A)
effets du courant lectrique
Effets du courant électrique.

Électrisation: Risque qui n’entraîne pas la mort

  • Tétanisation des muscles
  • Début d’asphyxie
  • Brûlures etc …

Électrocution: Risque qui entraîne la mort

  • Arrêt respiratoire
  • Fibrillation ventriculaire
  • Arrêt cardiaque .

Le courant électrique peut provoquer des incendies

  • Courts-circuits sur les installations, les appareils, les ordinateurs...
  • Contact accidentel de substances inflammables avec les résistances électriques, les interrupteurs, etc.
slide6
Les seuils de courant dangereux.
  • Des études menées dans le monde entier sur des animaux et dont les résultats ont été extrapolés à l\'homme, ont permis pour des courants alternatifs (15 Hz à100 Hz) de fixer des valeurs d\'intensité points de repères ou seuils.
  • Ces résultats d\'expérience ont permis à la commission électrotechnique internationale (C.E.I.) d\'établir les courbes précisant, en fonction du temps, les zones correspondant aux différents effets physiopathologiques résultant du passage du courant et, en particulier, indiquant les seuils de courant dangereux.
slide9
Remarques :
  • La tétanisation est une paralysie des muscles. Le sujet peut succomber par asphyxie du blocage de sa cage thoracique.
  • La fibrillation ventriculaire est la contraction anarchique du muscle cardiaque.

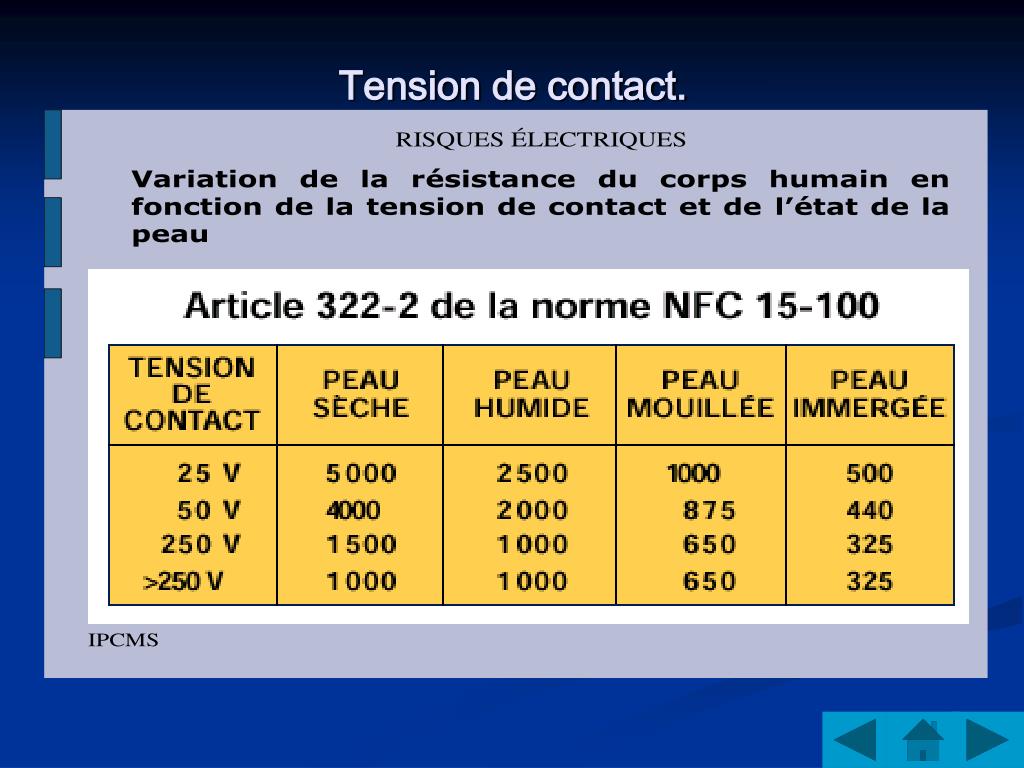

  • La résistance du corps humain varie en fonction de l\'état de la peau (sèche, humide, mouillée) et de la tension de contact. la résistance du milieu interne est relativement fixe (autour de 700 ohms).
slide10
Les contacts directs / indirects.

Contact direct (contact avec un conducteur actif)

Contact indirect (contact avec une masse à un potentiel)

  • En cas d\'accident d\'origine électrique, il faut commencer par couper le courant, puis secourir la victime et alerter les secours (SAMU n°15, POMPIERS n°18).

En cas de court-circuit, il y a risque de brûlures, de projections de particules, d\'inhalation de gaz nocifs.

slide11

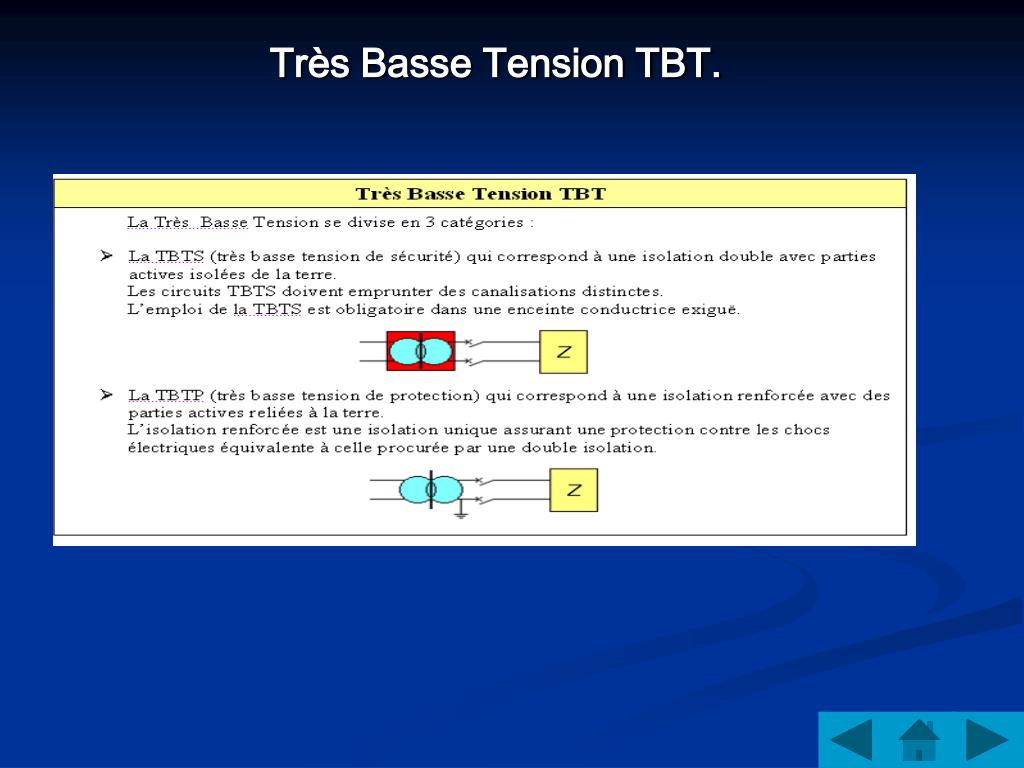

Les domaines de tension.

Le courant électrique alternatif est dangereux à partir d’une tension de sécurité :

  • 50 V en milieu sec,
  • 25 V sur un chantier extérieur ou dans une enceinte conductrice exigu,
  • 12 V en milieu immergé.

Sur un chantier, les outils électriques alimentés en 230V doivent être branchés en aval d’un dispositif différentiel de sensibilité 30 mA.

En cas d’orage, il faut arrêter les travaux sur un ouvrage alimenté par un réseau aérien ou raccordé à celui-ci.

slide14

Les zones d’environnement.

Dans un local d’accès réservé aux électriciens, on distingue 4 zones :

Zone 3

C’est la zone comprise entre les pièces nues sous tension et la distance minimale d’approche (DMA) du domaine HT.

La DMA est la distance à partir de laquelle il y a risque d’amorçage

Zone 2

C’est la zone de voisinage du domaine HT

Zone 1

C’est la zone de voisinage ou de travail sous tension du domaine BT (distance inférieure à 30 cm à partir de pièces nues sous tension).

Tout matériel correspondant au degré de protection IP2x ne doit pas être considéré comme pièce nue sous tension.

Zone 2

C’est la zone de voisinage du domaine HT

slide15

Les zones d’environnement: suite.

Un matériel classé IP2X est protégé contre l’introduction d’objets d’un diamètre supérieur à 12,5 mm.

La DMA (distance minimale d’approche) peut être déterminée en HTB par la relation suivante : DMA (m) = 0,005 U (kV) + 0,5

Exemple : pour 150 kV , on obtient 0,005 x 100 = 0,75 m, ce qui donne arrondi au dm le plus proche 0,8 m, auquel on rajoute 0,5 m, d’où une DMA = 1,3 m

La réglementation n’exige pas la fermeture à clé des locaux BT .

Pour des lignes aériennes en conducteurs nus, les distances de voisinage sont de 3 m en dessous de 50 kV et de 5 m au dessus de 50 kV .

Pour les lignes aériennes isolées, la distance de voisinage est de 30 cm si les travaux sont exécutés avec moyens mécaniques.

Pour les canalisations enterrées, la distance de voisinage est de 1,5 m. Une canalisation électrique souterraine se reconnaît par le grillage rouge placé au dessus d’elle (au minimum à 10 cm) et aux indications données par l’exploitant.

slide16
Comment se protéger: « Les équipements de protection individuelle (EPI) ».

Ils protègent est une protection concernant un individu contre un risque donné, et selon l\'activité qu\'il sera amené à exercer. D\'une manière générale, l\'ensemble du corps peut et doit être protégé.

Ils sont OBLIGATOIRES

  • Utiliser des gants isolants

Vérifier vos gants avant chaque usage à l’aide dela pompe. Si le gant ne reste pas gonflé, c’est qu’ily a une fuite, il faut alors les changer…

Vérifier que les gants isolants sont adaptés à la tension d’utilisation

Remarques :

-Si vous avez vos propres gants, ne les mettez pas avec vos outils, ayez une place réservée à leur intention.

-Si vous ne disposez pas de ‘pompe’, prenez l’extrémité du gant que vous enroulez jusqu’au début des doigts, il doit resté gonflé.

Utiliser le VAT :

slide17

Le casque de protection est utilisé en cas de risque de chute pour la protection des yeux.

L’écran facial anti-UV associé au casque permet detravailler sous tension ou au voisinage.

Les lunettes anti-uv sont interdites

Porter des vêtements de protection en coton, des chaussures de sécurité isolantes et ne porter pas d’objets personnels métalliques (bracelet, chaîne, ..)

Signaler un mauvais état éventuel des EPI au chargé de travaux

slide18

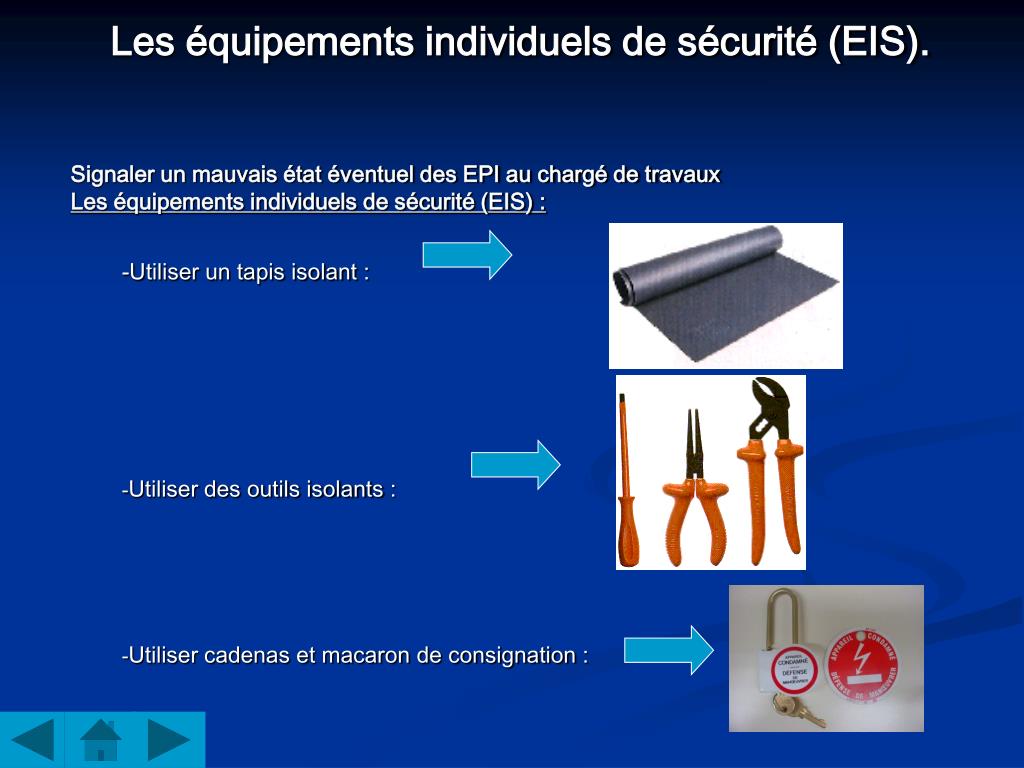

Les équipements individuels de sécurité (EIS).

Signaler un mauvais état éventuel des EPI au chargé de travaux

Les équipements individuels de sécurité (EIS) :

-Utiliser un tapis isolant :

-Utiliser des outils isolants :

-Utiliser cadenas et macaron de consignation :

slide19

Les équipements collectifs de sécurité (ECS) :

Pour faire la différence entre les E.P.I et les E.I.S se rappeler que les E.P.I sont des équipements personnels.

Les équipements collectifs de sécurité (ECS).

Banderole, piquet et chaîne de balissage dezone.

Ecran de protection à placer sur des parties actives.

que faire en cas d accident lectrique
Que faire en cas d’accident électrique.

- Coupez

le courant si possible.

- Appelez ou faites appeler les secouristes

et les secours extérieurs .

  • Si la victime est inconsciente, il faut pratiquer une assistance respiratoire et la mettre ensuite en PLS, s’il n’y a pas de danger électrique (secouriste).
explications vid o

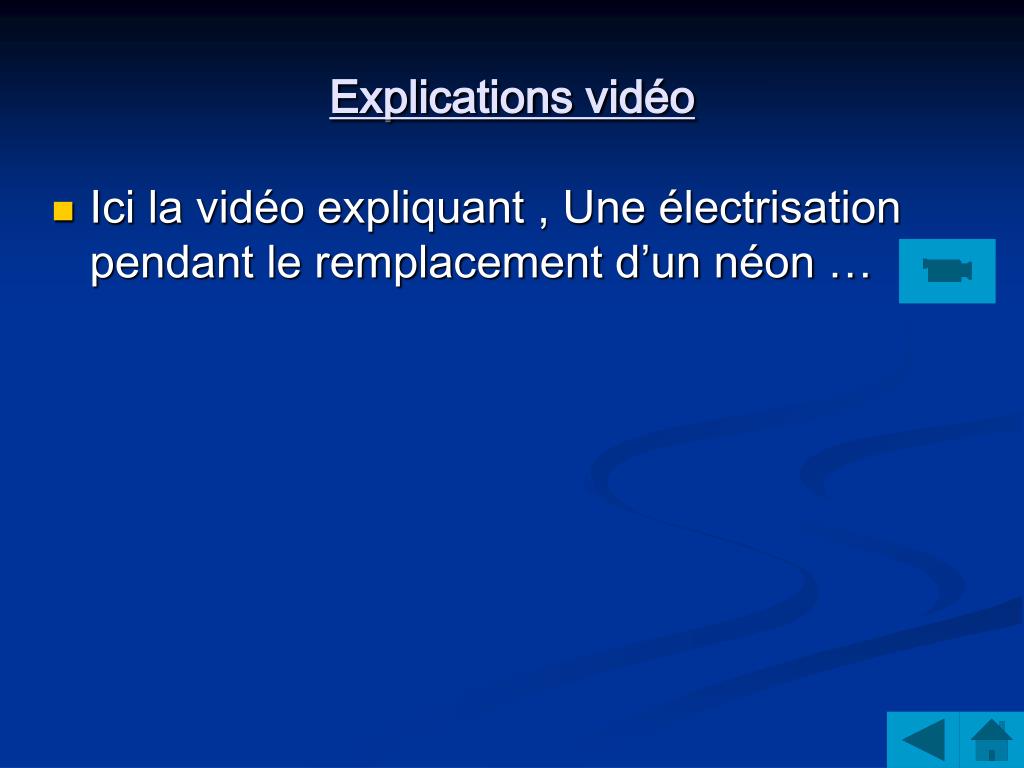

Explications vidéo
  • Ici la vidéo expliquant , Une électrisation pendant le remplacement d’un néon …
