Le télescope de Newton. Lentille convergente. Miroir plan. Miroir sphérique convergent. Principe général. De l’objet AB situé à l’infini (A étant sur l’axe optique), le miroir convergent donne une image A 1 B 1 .
E N D
Le télescope de Newton Lentille convergente Miroir plan Miroir sphérique convergent Principe général
De l’objet AB situé à l’infini (A étant sur l’axe optique), le miroir convergent donne une image A1B1. • A1B1 est située dans le plan focal image de ce miroir. A1 est confondu avec le foyer F1. • Le rayon passant par F1 émerge parallèlement à l’axe optique • On place B1 à l’intersection du plan focal image et du rayon émergent. faisceau lumineux issu de B placé à l'infini F1 A1 axe optiquedu miroir S B1 Le télescope de Newton
Un miroir plan M donne de A1B1, une image A2B2. A2 B2 M • A2B2 est symétrique de A1B1 par rapport au plan du miroir plan. A1 S B1 Ces rayons sont tracés enpointillés puisqu’en réalité ils netraverseront pas le miroir plan

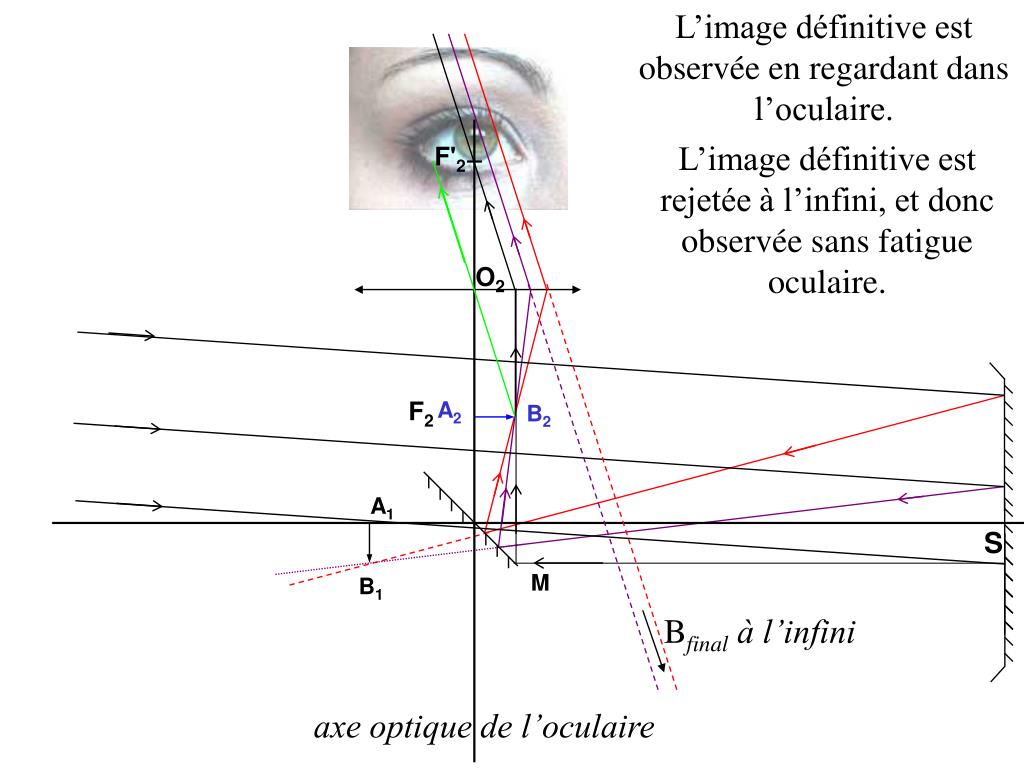

Une lentille convergente joue le rôle d’oculaire. L’image définitive est observée en regardant dans l’oculaire. L’image définitive est rejetée à l’infini, et donc observée sans fatigue oculaire. F'2 O2 Bfinal à l’infini A2B2 est un objet pour l’oculaire. L’oculaire est placé afin que A2B2 soit situé dans son plan focal objet. F2 A2 B2 A1 S M B1 axe optique de l’oculaire
voir une simulation sur le télescope(site de Gilbert Gastebois) puis cliquer sur appareils d’optique début
