Slide1 l.jpg

GPS/GNSSシンポジウム2005

東京海洋大学

Nov. 16, 2005

GPS/GNSSシンポジウム2005 チュートリアル

GPS/GNSSの基礎知識

電子航法研究所  坂井 丈泰


Introduction l.jpg
Introduction

  • GPSは衛星航法システムの代名詞。

    • 位置測定手段のデファクトスタンダード:小型、ローコスト。

    • カーナビをはじめ、生活インフラとして定着しつつある。

    • 時刻同期など、見えないところでも利用されている。

  • 本チュートリアルでは、応用上必要な知識を解説:

    • (1)GPSの仕組み(GPSの構成、GPS衛星)

    • (2)位置測定の仕組み(測距信号、位置計算、航法メッセージ)

    • (3)測位精度の向上(2周波、DGPS、RTK-GPS)

    • (4)補強システム(DGPSビーコン、ICAO SBAS/GBAS)

    • (5)将来動向(GPS近代化など)


Slide3 l.jpg

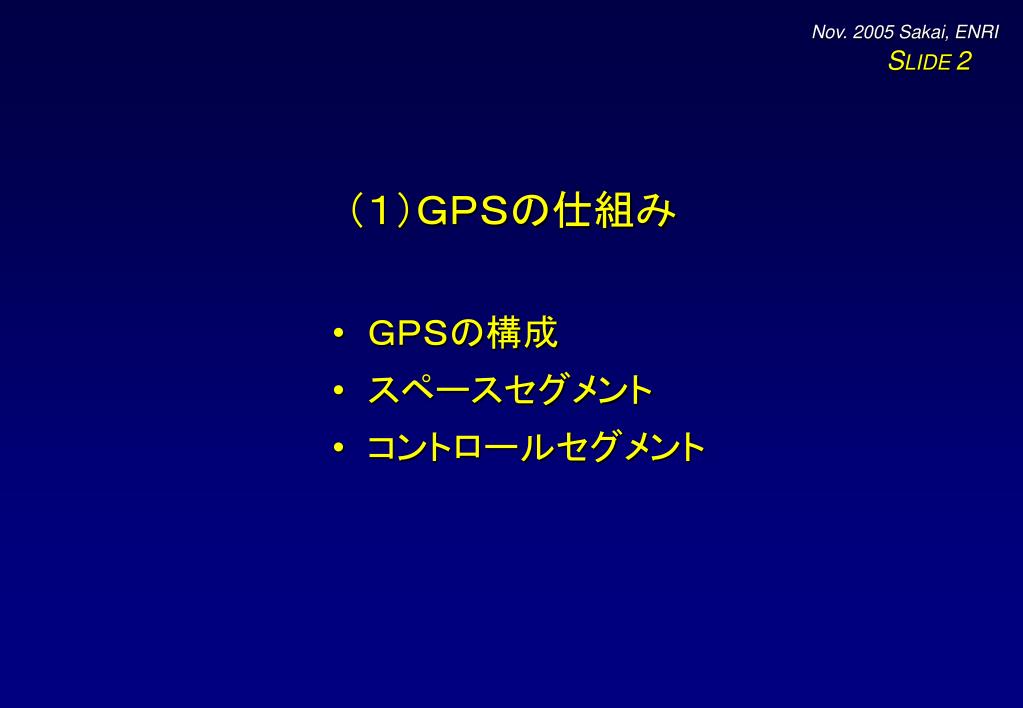

(1)GPSの仕組み

  • GPSの構成

  • スペースセグメント

  • コントロールセグメント


Gps gnss l.jpg
GPS/GNSSとは

  • GPS(Global Positioning System;全(汎)地球測位システム)

  • 米国が運用している衛星航法システム

  • 1978年より構築開始、1995年フル運用宣言(FOC)

  • 元来は軍用:比較的初期から民間でも利用

  • GNSS(Global Navigation Satellite System;全世界的航法衛星システム)

  • ICAO(国際民間航空機関)の定義:民間航空航法に使用可能な性能を持つ衛星航法システム

    • 具体的には GPS/GLONASS+SBAS/GBAS

  • 一般には、GPS/GLONASS/Galileo/各種補強システムの総称


Slide5 l.jpg
GPS衛星の姿

GPS Block I

GPS Block IIR

GPS Block II/IIA

GPS Block IIF


Slide6 l.jpg
GPSの構成

  • スペースセグメント

  • 測距信号生成・放送

  • 衛星間測距

  • コントロールセグメント

  • 衛星運用・状態監視

  • モニタ局データ収集

  • 航法メッセージ作成・アップロード

  • ユーザセグメント

  • ユーザ受信機

ICD (Interface Control

Document)でインター

フェースを規定


Slide7 l.jpg
スペースセグメント

(FAA HP)

  • 24衛星(6軌道面、高度約2万km)

    • 実際は29衛星が稼動中

    • 軌道傾斜角55度、周期11:58

  • 標準測位サービス(SPS):軍民共用

    • L1(1575.42MHz):C/Aコード(1.023Mcps)

  • 精密測位サービス(PPS):軍用

    • L2(1227.6MHz):P/Yコード(10.23Mcps)

  • スペクトラム拡散:CDMA、測距

    • 衛星のPRN番号(1~37):拡散コード

  • 航法メッセージ(50bps):軌道情報

  • 1978~ Block I プロトタイプ

  • 1989~ Block II/IIA実用型(SA機能あり)

  • 1997~ Block IIR  衛星間リンク、Autonav

  • 2005~ Block IIR-M 第二民間信号(L2C)


Slide8 l.jpg
コントロールセグメント

COLORADO SPRINGS

GAITHERSBURG

CAPE CANAVERAL

HAWAII

DIEGO GARCIA

ASCENSION

KWAJALEIN

MCS

(Garrett, USAFより)

  • MCS 1局+バックアップMCS: 全体制御、航法メッセージ生成

  • Monitor Station(MS) 6局(うち1局はMCS内): L1/L2測距、航法メッセージ受信

  • Ground Antenna(GA) 4局: コマンド・データ送信用


Slide9 l.jpg

(2)位置測定の仕組み

  • 距離の測定

  • 位置計算

  • 座標系

  • 航法メッセージ


Slide10 l.jpg
距離測定の原理

同期した時計が双方にあれば、時間差から距離がわかる

光速で伝搬

  • あらかじめ決められたタイミングで衛星が信号を放送し、受信側は受信した信号の時刻情報と自分の持っている時計を比べて時間差を算出する。

    • (課題1) 同期した時計が送・受信側双方に必要

    • (課題2) 受信タイミングを正確に測定しなければならない

  • 10-9秒(1ns=0.3mに相当)以上の精度で時間差を測定したい。


Slide11 l.jpg
GPSの測距信号

航法メッセージ

(50bps)

×20460

20ms(5996km)

PNコード

(1.023Mcps)

×1540

978ns(293m)

搬送波

(1575.42MHz)

位相反転

0.635ns(19.03cm)

送信波 = 航法メッセージ(±1)×PNコード(±1)×搬送波


Slide12 l.jpg
距離の測定

この遅延時間を

測りたい

送信波のPNコード

受信波

T

受信機が生成する

レプリカ信号

積分

時間差t

Narrow Correlator

相関を求める

Wide Correlator

t=0となるように

レプリカ信号のタイミングを調整する

→受信タイミングを正確に測定できる

t→

-3T

-2T

-T

0

T

2T

3T


Slide13 l.jpg
受信タイミングの測定

相関

演算

受信信号

+

-

比較

相関

演算

カウンタ

擬似距離

Early 信号

レプリカ信号生成

数値制御発振器(NCO)

Late 信号

1チップ

ちょうど良い

Early 信号

0.5

遅い→早める

Plain 信号

0.5

早い→遅くする

Late 信号


Slide14 l.jpg
測位の原理

衛星の位置は既知

r2

真距離

r2

r3

r1

r3

r1

r4

擬似距離

s

(x, y, z)

s

s

クロック誤差s

1点で交わらない

  • 受信機の時計は正確ではない:

  • 擬似距離(r) = 真距離(r) + クロック誤差(s)

  • 1点で交わるように s を調節する


Slide15 l.jpg
位置の計算

  • N個の球面の交点を求める計算は非線形:近似解(x, y, z, s)のまわりで線形化:

x

y

z

s

r1

r2

:

rN

-sinAZ1•cosEL1 -cosAZ1•cosEL1 -sinEL1 1

-sinAZ2•cosEL2 -cosAZ2•cosEL2 -sinEL2 1

: : :

-sinAZN•cosELN-cosAZN•cosELN-sinELN 1

•d = d

G • dx = dr

衛星の幾何学的配置を表す行列

dx = G-1 • dr

  • 収束するまで繰り返して解く(ニュートン法;数回程度で収束する)。

  • N>4 の場合は最小二乗法を利用:

dx = (GTG)-1 GT • dr

  • 重みをつける場合は:

dx = (GT W G)-1 GTW • dr

1/s12 0

1/s22

0 1/sN2

重み行列 W は:

                                が最適

W =


Slide16 l.jpg
測位精度とDOP

  • 擬似距離 r に含まれる誤差が解 x に及ぼす影響を共分散行列で評価:

dx = G-1 • dr

sxx2sxy2sxz2sxs2

syx2syy2syz2sys2

szx2szy2szz2szs2

ssx2ssy2ssz2sss2

s112s122 … s1N2

s212s222s2N2

:

sN12sN22sNN2

Cov(r) = = s2 IN

Cov(x) =

Cov(x) = G-1 cov(r) (G-1)T = s2 (GTG)-1 = s2 C

測距精度

衛星の幾何学的配置による影響

  • 衛星の配置による影響を C= (GTG)-1の係数で代表させる(DOP=Dilution of Precision):

GDOP = (C11+C22+C33+C44)1/2G: Geometry

PDOP = (C11+C22+C33)1/2 P: Position

HDOP = (C11+C22)1/2 H: Horizontal

VDOP = C331/2V: Vertical

DOP に測距精度 sを乗じると、おおよその測位精度の見積りとなる。


Slide17 l.jpg
測位誤差の要因

衛星クロック誤差

太陽光線

衛星軌道情報の誤差

電離層遅延(~100m)

周波数に依存

電離層

高度250~400km程度

高度7km程度まで

対流圏遅延(~20m)

対流圏

マルチパス


Slide18 l.jpg
測位誤差の例

東京都調布市 2001年10月19日


Slide19 l.jpg
衛星の配置による影響

仰角の低い衛星が悪影響を及ぼしている


Slide20 l.jpg
測距精度の仰角依存性

仰角

  • 測距精度は、衛星の仰角が低くなると悪化する。

  • 対策(1):低仰角の衛星は使わない(仰     角マスク)。

  • 対策(2):仰角に依存して重みをつけて     測位に使用する(衛星数>4の      場合)。

  • 仰角マスクは、測量等では15度以上、移動体航法では5~10度程度が普通。

  • 仰角マスクを超える衛星について、重みをつけて計算するのが一般的。


Slide21 l.jpg
ユーザ測位誤差

  • DOP:各衛星の測距誤差が一様と仮定。

  • 測距誤差が siとわかっていれば、より詳しくユーザ測位誤差を評価できる。

s12 0

s22

0 sN2

sxx2sxy2sxz2sxs2

syx2syy2syz2sys2

szx2szy2szz2szs2

ssx2ssy2ssz2sss2

Cov(r) = = W-1

Cov(x) =

  • 重みつきの演算を仮定:

dx = (GT W G)-1 GTW • dr

Cov(x) = (GT W G)-1 = C*

Cov(x) の対角要素より測位精度がわかる。

UNE(User Navigation Error) あるいは FOM(Figure of Merit)などという。

HUNE = (C*11+C*22)1/2 H: Horizontal

VUNE = C*331/2V: Vertical

  • ただし、DOP については、常に先の定義を用いて計算する。


Slide22 l.jpg
測位精度の見積り

誤差要因

バイアス成分(m)

ランダム成分(m)

合計(m)

衛星軌道

2.1

0.0

2.1

衛星クロック

2.0

0.7

2.1

電離層遅延

4.0

0.5

4.0

対流圏遅延

0.5

0.5

0.7

マルチパス

1.0

1.0

1.4

受信機・その他

0.5

0.2

0.5

測距誤差

5.1

1.4

5.3

水平測位誤差(HDOP=2.0)

10.6

垂直測位誤差(VDOP=2.5)

13.3

全世界平均(95%)

最悪(95%)

水平方向

13 m

36 m

垂直方向

22 m

77 m

測位誤差モデルの例(やや控えめ)

米軍による規定(民間用標準測位サービス)


Slide23 l.jpg
航法メッセージ

300ビット = 6秒

サブフレーム #1

衛星の状態・クロック補正

サブフレーム #2

軌道情報(エフェメリス)

5サブフレームで

1フレーム

(1500ビット=30秒)

サブフレーム #3

軌道情報(エフェメリス)

サブフレーム #4

電離層補正・UTC・アルマナック

サブフレーム #5

軌道情報(アルマナック)

  • 航法メッセージは全部で1500ビット(50bps→30秒)。繰り返し放送される。

  • サブフレーム#1~3は、放送している衛星自身のクロック・軌道情報(エフェメリス情報)。30秒毎に同じ内容が繰り返される。

  • サブフレーム#4~5は、他のGPS衛星のおおまかなクロック・軌道情報(アルマナック情報)や、電離層補正情報など。全体では25ページが順番に放送されるので、全衛星の情報を得るには12.5分かかる。


Slide24 l.jpg
測地系

  • 在来の測地系:各国毎に固有の測地系が規定されていた。

    • 我が国では、日本測地系(~2002)を利用。

    • 経緯度原点の座標値を法令で規定。

    • 各国内ではつじつまが合っている。

    • 国境では同じ地点でも経緯度(および標高)が異なる。

  • GPSは世界測地系(WGS)-84を採用。

    • グローバルに全世界で利用可能でなければならない。

    • 国境でも経緯度が連続。

    • 衛星軌道などもWGS-84で表現。

  • 我が国でも世界測地系を採用(2002年4月~)。

    • 地図上で500m程度の変化。


Slide25 l.jpg

(3)測位精度の向上

  • 2周波受信機

  • ディファレンシャルGPS

  • 搬送波位相の利用

  • RTK-GPS

  • VRS-RTK

  • 広域ディファレンシャルGPS


Slide26 l.jpg

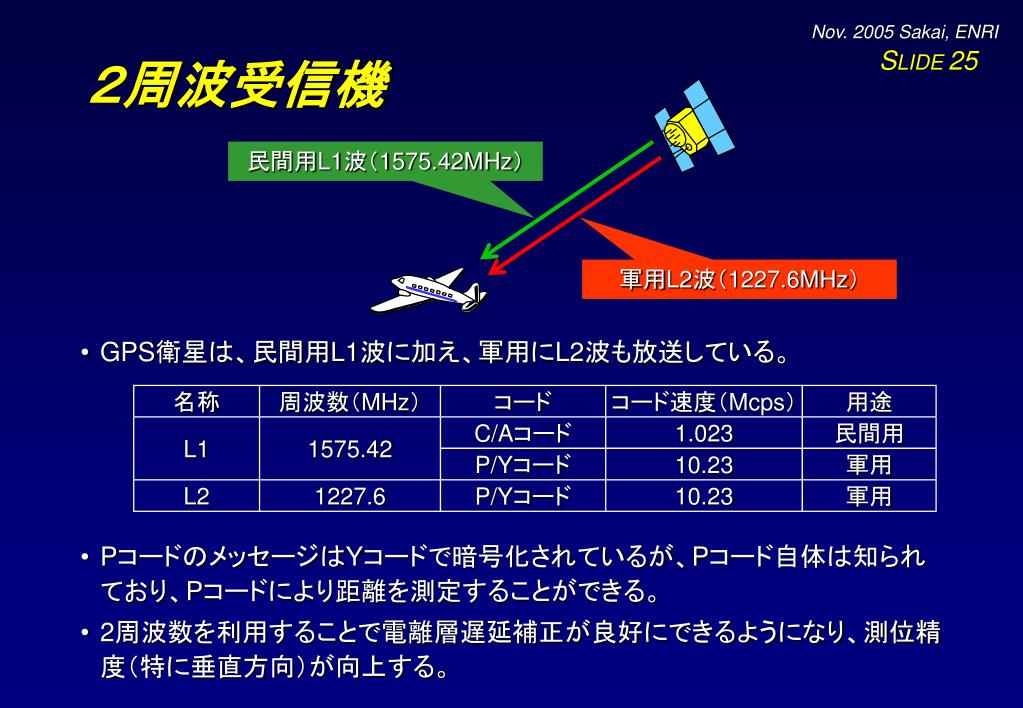

2周波受信機

民間用L1波(1575.42MHz)

名称

周波数(MHz)

コード

コード速度(Mcps)

用途

L1

1575.42

C/Aコード

1.023

民間用

軍用L2波(1227.6MHz)

P/Yコード

10.23

軍用

L2

1227.6

P/Yコード

10.23

軍用

  • GPS衛星は、民間用L1波に加え、軍用にL2波も放送している。

  • PコードのメッセージはYコードで暗号化されているが、Pコード自体は知られており、Pコードにより距離を測定することができる。

  • 2周波数を利用することで電離層遅延補正が良好にできるようになり、測位精度(特に垂直方向)が向上する。


Slide27 l.jpg
2周波の利用による効果

1周波受信機

2周波受信機

  • L2波に乗せられているP/Yコードは民間用のC/Aコードよりもチップ速度が速いため、測距精度が良くなる。

  • ところが、L2波はL1より6dBだけ電力が小さく、結局精度はそれほど変わらない。

  • 2周波数の利用により、電離層遅延誤差をうまく補正できる効果が大きい。


Slide28 l.jpg
ディファレンシャルGPS

擬似距離を測定

擬似距離を測定

基準局と同じ

測定誤差

測定誤差

移動局

基準局から誤差情報を送信

基準局

誤差要因

補正の可否

備考

衛星軌道

長基線では精度低下

衛星クロック

よく補正できる

電離層遅延

活動が激しいと精度低下

対流圏遅延

高度差に注意

マルチパス

×

むしろ増加

受信機雑音

×

むしろ増加

  • GPSの誤差要因の多くは空間的な相関があるから、離れた地点間でも測距誤差は似ている。

  • 位置がわかっている基準局で測距誤差を求め、この誤差情報を移動局に送信、移動局側で補正する。

  • ディファレンシャル補正の精度は移動局ー基準局間の距離(基線長)に依存。

  • 基準局受信機に加え、無線リンクなどが必要。


Slide29 l.jpg
ディファレンシャルGPSの効果

1周波・2周波受信機による測位結果例

ディファレンシャル処理した結果(1周波)


Slide30 l.jpg
搬送波位相の利用

0.635ns(19.03cm)

  • 受信機に入ってくる搬送波の位相を測定することでも距離を測定できる。

    • ドップラ効果:接近時は周波数が高く、離れる際には周波数が低くなる

    • 測定値の単位は波数:波長を単位として距離(の変化)に換算できる

    • アンビギュイティ:位相の整数部分(搬送波波形のどの山か)はわからない

  • 位置を求めるには、測定値に含まれるアンビギュイティを解く必要がある。

    • たとえば、時間の経過による衛星位置の変化を利用し、矛盾のないアンビギュイティを求める

    • 衛星数が多いほど、周波数が多いほど、高速かつ確実に解ける

  • 高精度な測位が可能:測量用途では干渉測位などと呼ばれる(精度cmオーダ)。

  • 基準局設備は必須。


Rtk gps l.jpg

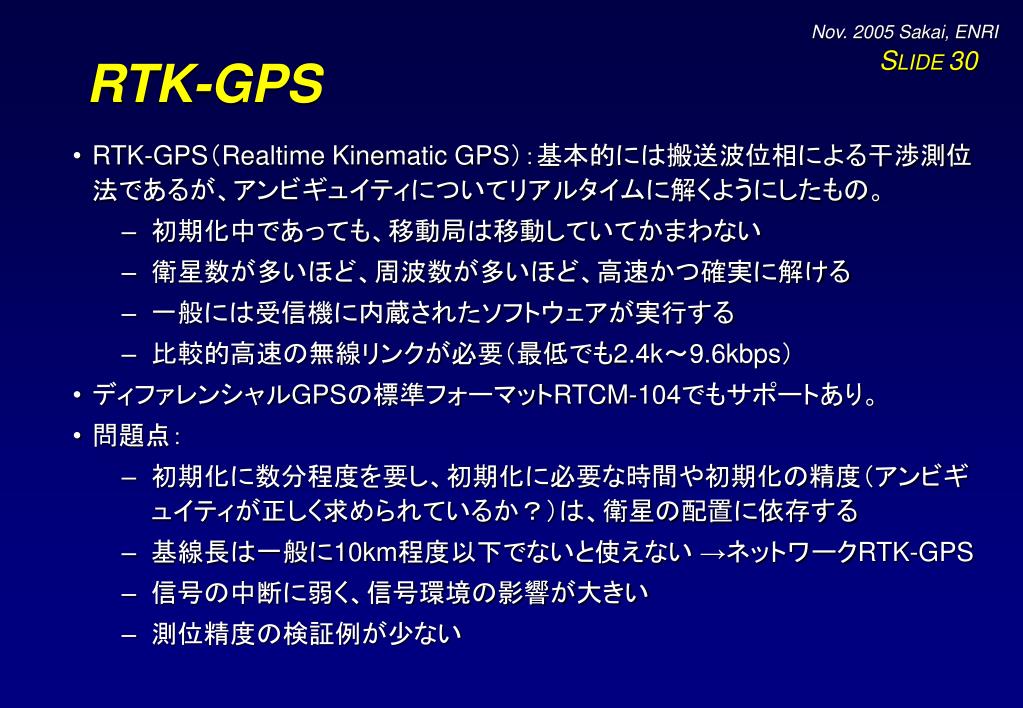

RTK-GPS

  • RTK-GPS(Realtime Kinematic GPS):基本的には搬送波位相による干渉測位法であるが、アンビギュイティについてリアルタイムに解くようにしたもの。

    • 初期化中であっても、移動局は移動していてかまわない

    • 衛星数が多いほど、周波数が多いほど、高速かつ確実に解ける

    • 一般には受信機に内蔵されたソフトウェアが実行する

    • 比較的高速の無線リンクが必要(最低でも2.4k~9.6kbps)

  • ディファレンシャルGPSの標準フォーマットRTCM-104でもサポートあり。

  • 問題点:

    • 初期化に数分程度を要し、初期化に必要な時間や初期化の精度(アンビギュイティが正しく求められているか?)は、衛星の配置に依存する

    • 基線長は一般に10km程度以下でないと使えない →ネットワークRTK-GPS

    • 信号の中断に弱く、信号環境の影響が大きい

    • 測位精度の検証例が少ない


Rtk vrs rtk l.jpg
ネットワークRTK(VRS-RTK)

基準局#1

基準局#2

移動局

基準局#3

  • RTK-GPSの基線長が10km程度以下に制限される問題を解消するため、複数の基準局をネットワーク化して利用するもの。

    • 基本的には補正量を線形補間。ネットワークの内側で有効に作用する。

    • ネットワークRTKにより、基線長(基準局からの距離)を数10km~100kmオーダに拡張できるとの報告がある。

    • 補正に使用するデータ量が大きい。

  • VRS(virtual reference station)方式:

    • 移動局位置に仮想的な基準局を考える。

    • 基準局ネットワークの観測データから、

    • 仮想基準局における補正量を計算して

    • ユーザに伝送する。

    • データ量はRTK-GPSと同じままで、

    • 基線長を延ばすことができる。

    • ただし、ユーザごとに補正データを

    • 作成・伝送する必要がある。


Slide33 l.jpg
広域ディファレンシャルGPS

  • 以上のディファレンシャルGPS(あるいはRTK-GPSやネットワークRTK)方式は、いずれもすべての測距誤差をまとめてひとつの補正値をつくる。

    • 基準局から遠く離れると補正値が役に立たなくなる。

    • ネットワーク化しても、線形補間ではうまくいかない場合がある。

  • 地理的に広い範囲で有効な補正情報とするには、誤差要因別にすればよい。

    • 誤差要因:衛星クロック誤差、衛星軌道誤差、電離層伝搬遅延、対流圏伝搬遅延。マルチパスは対象外。

    • 誤差要因別に補正値をつくり、それぞれ適切な関数で補間する。

    • 大陸規模の広い範囲で有効。

  • 広域ディファレンシャルGPS(Wide-Area Differential GPS:WADGPS)方式:

    • サービスエリア内では、単一の補正情報でどこでも補正が可能。

    • 所要データレートは、100~数100bps程度。

    • 地上基準局は、数100~1000km程度の間隔で配置する。

    • 静止衛星やインターネットで配信すると効果的。

    • 具体例:SBAS(静止衛星による補強システム:米国WAASや日本MSAS)


Slide34 l.jpg
広域ディファレンシャルGPS

衛星クロック誤差

  • ユーザ位置の関数ではない

  • すべてのユーザに対して

  • 同じ寄与

  • SA ONなら速い変動

電離層遅延(~100m)

  • ユーザ位置の関数

  • 垂直構造は薄膜で近似など

衛星軌道情報の誤差

  • ユーザ位置の関数ではない

  • 寄与の程度はユーザ位置による

  • (視線方向成分が問題)

  • 変動の周期は数10分以上

電離層

対流圏遅延(~20m)

対流圏

  • ユーザ位置(特に高度)の関数

  • モデルによる補正が有効


Slide35 l.jpg

(4)補強システム

  • DGPSビーコン

  • FM多重DGPS

  • SBAS/WAAS/MSAS

  • GBAS

  • インテグリティ


Slide36 l.jpg
補強システム

  • コアシステム(GPS/GLONASS)のみではアプリケーションが必要とする測位精度あるいは信頼性を得られない場合に、補強システム(augmentation system)を追加してこれを補う。

  • 補うのは、測位精度あるいは信頼性。

  • 一般的な構成は:

    • (1) 地上基地局で測距精度や信頼性を監視

    • (2) 補強情報を作成してユーザに伝送

    • (3) ユーザ受信機で処理、測位精度や信頼性を向上させる

  • ディファレンシャルGPSによる補強はすでに普及

    • ディファレンシャルGPS基準局+無線データリンク

    • 公共サービス:中波ビーコン、FM多重放送など


Slide37 l.jpg
中波ビーコンDGPS

(海上保安庁)

  • 既存の中波ビーコンにDGPS補正データを重畳して放送する。

  • 放送データはRTCM-SC104フォーマットで、ITU-R M.823-1として規格化されている。

  • 世界中で使用されている、もっとも普及しているDGPSシステム。

  • 米国や韓国では内陸部にもNDGPS(Nationwide DGPS)として整備中。


Slide38 l.jpg
日本の整備状況

伝送速度     200 bps

送信出力     75 W

有効範囲     200 km以内の海上

伝送フォーマット ITU-R M.823-1

(RTCM SC-104)

メッセージタイプ Type 3, 5, 6, 7, 9

  • 世界各国の沿岸に整備中

  • 日本では27局が運用中、沿岸をカバー

  • 中波なので電波が届きやすい

  • 24時間放送、無料

  • ビーコン一体型受信機も市販

  • インテグリティ情報は少ない(未対応の受信機もある)

(海上保安庁HPより)


Slide39 l.jpg
FM多重DGPS

  • FMラジオ放送のサブキャリアを使用してデータを多重化し、放送。

  • 国内では衛星測位情報センター(GPex)が1997年より運用中。7基準局、放送局はJFN系列他41局。

  • 主にカーナビ用。精度は数m。

  • DARC方式の多重データの一部に補正情報を入れてある。5秒で1フレーム。数回に一度の受信でもOK。

  • 利用料金は対応受信機の価格に含まれる。

  • TV放送のFM音声信号や垂直ブランキングも利用できる。国内でも実験例あり。

(衛星測位情報センター)


Waas sbas l.jpg
WAAS/SBASとは

  • ICAO(国際民間航空機関)が規格化した広域ディファレンシャルGPS方式による補強システム

    • 補正(補強)情報は静止衛星から放送。

    • 大陸規模の広い地域で有効な補正情報。

    • GPSと同一のアンテナ・受信回路でディファレンシャル補正情報が得られる。

  • 開発/運用中のSBAS:

    • 米国WAAS 2003年7月より運用中。

    • 欧州EGNOS 2005年7月より試験運用中。

    • 日本MSAS MTSAT-1Rを使用して試験中。

    • カナダCWAAS WAASをカナダにも拡張中。

    • インドGAGAN 開発中。


Slide41 l.jpg
WAASの概念

静止衛星

GPS衛星

ユーザ

アップリンク局

モニタ局ネットワーク


Slide42 l.jpg
開発/運用中のSBAS

CWAAS

GAGAN

(R. Fuller, Stanford Univ.)


Icao gnss l.jpg

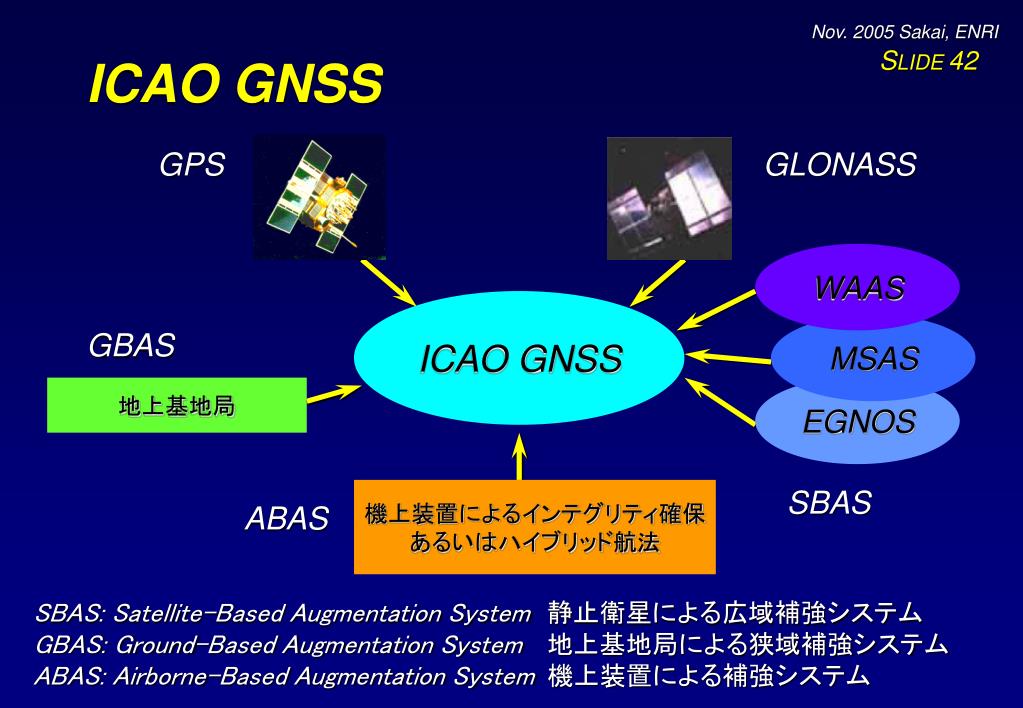

ICAO GNSS

GPS

GLONASS

WAAS

ICAO GNSS

MSAS

GBAS

地上基地局

EGNOS

SBAS

機上装置によるインテグリティ確保

あるいはハイブリッド航法

ABAS

SBAS: Satellite-Based Augmentation System静止衛星による広域補強システム

GBAS: Ground-Based Augmentation System地上基地局による狭域補強システム

ABAS: Airborne-Based Augmentation System 機上装置による補強システム


Slide44 l.jpg
GBASとは

(FAA)

  • 航空機の精密進入・着陸用の狭域補強システム。

  • VHF帯のディジタルデータリンクにより31.5kbpsで送信。インテグリティ情報や進入経路情報等を含むため、データ量が多い。

  • 地上局は複数の受信機・アンテナを装備。

    • 冗長性+マルチパス削減

  • 米国はLAASと称して開発中。


Slide45 l.jpg
SBASの状況

  • 米国WAAS:2000年8月より試験運用を開始、2003年7月より正式運用中。

    • 非精密進入までは使用可能。

    • 日本ではインマルサットPOR(PRN134)を受信可能。

    • CWAAS(Canadian WAAS)の開発も進行中。

  • 欧州EGNOS:ESTB(EGNOS System Test Bed)を構築し、2000年春頃から試験を実施、本年7月から試験運用中。

    • 日本ではインマルサットIOR(PRN131)が可視。

  • 日本MSAS:1機目の静止衛星を打ち上げ、現在試験中。

    • 正式運用は2機目を打ち上げた後となる予定。

  • インドGAGAN:2年前に計画を発表して以来、開発中。


Slide46 l.jpg

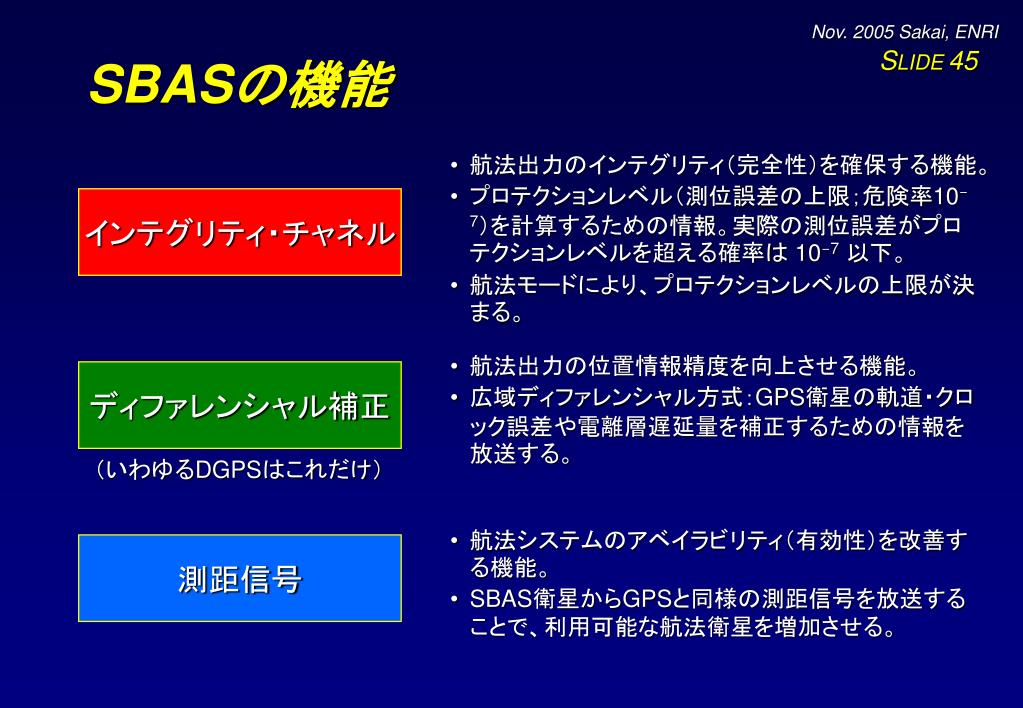

SBASの機能

  • 航法出力のインテグリティ(完全性)を確保する機能。

  • プロテクションレベル(測位誤差の上限;危険率10-7)を計算するための情報。実際の測位誤差がプロテクションレベルを超える確率は 10-7以下。

  • 航法モードにより、プロテクションレベルの上限が決まる。

インテグリティ・チャネル

  • 航法出力の位置情報精度を向上させる機能。

  • 広域ディファレンシャル方式:GPS衛星の軌道・クロック誤差や電離層遅延量を補正するための情報を放送する。

ディファレンシャル補正

(いわゆるDGPSはこれだけ)

  • 航法システムのアベイラビリティ(有効性)を改善する機能。

  • SBAS衛星からGPSと同様の測距信号を放送することで、利用可能な航法衛星を増加させる。

測距信号


Slide47 l.jpg
測位誤差の例(WAAS)

水平方向(RMS=0.730m)

垂直方向(RMS=0.827m)

2004年5月7~9日 WAAS @Goldstone (IGS gold)


Slide48 l.jpg

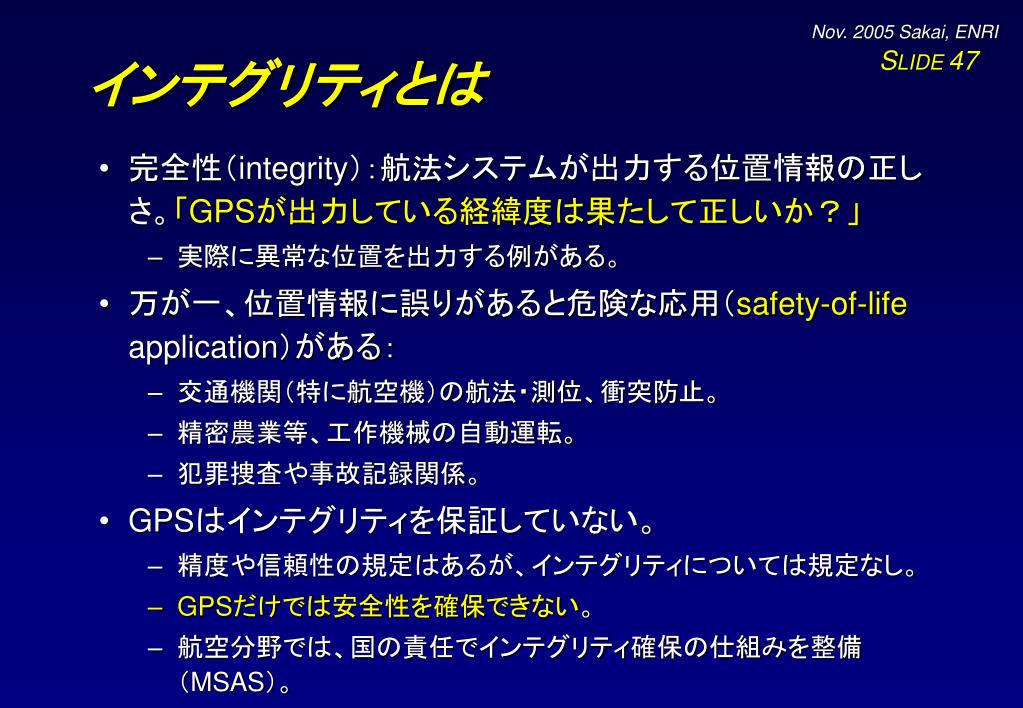

インテグリティとは

  • 完全性(integrity):航法システムが出力する位置情報の正しさ。「GPSが出力している経緯度は果たして正しいか?」

    • 実際に異常な位置を出力する例がある。

  • 万が一、位置情報に誤りがあると危険な応用(safety-of-life application)がある:

    • 交通機関(特に航空機)の航法・測位、衝突防止。

    • 精密農業等、工作機械の自動運転。

    • 犯罪捜査や事故記録関係。

  • GPSはインテグリティを保証していない。

    • 精度や信頼性の規定はあるが、インテグリティについては規定なし。

    • GPSだけでは安全性を確保できない。

    • 航空分野では、国の責任でインテグリティ確保の仕組みを整備(MSAS)。


Slide49 l.jpg
異常測位の実例

  • 2004年1月2日(JST)明け方にPRN23衛星が故障。位置出力で数10kmの誤差。

  • 3時間後にようやくPRN23衛星が使用不可とされ、復旧した。

  • 受信機によって反応が異なる:ディファレンシャル処理では補正できない。

  •                      → 正しい対処にはインテグリティ情報が必要。


Slide50 l.jpg
インテグリティ方式

  • 第一段階:フラグ方式。

    • GPS信号をモニタし、異常があればユーザに通知する。

    • GPS航法メッセージにはhealth(健康状態)フラグがあり、異常衛星を使用させない仕組みはある。

    • しかし、異常発生からフラグへの反映までに数時間以上かかる例がある:リアルタイム応用では致命的。

    • 単純なON/OFFだけでは、航空機応用などで必要な精度が出せなくなる:アベイラビリティ(有効性)を確保できない。

  • 第二段階:プロテクションレベル方式。

    • プロテクションレベル(保護レベル)=測位誤差の上限。

    • 測位誤差の上限を応用環境に照らして、危険があるならば利用をやめる。

    • 航空機航法の場合:危険率10-7以下を要求。


Slide51 l.jpg
プロテクションレベル

95%測位精度

危険率

測位誤差

プロテクションレベル×2

  • プロテクションレベル方式:ユーザ測位誤差の上限をプロテクションレベルと呼び、これを計算するためのパラメータをユーザに放送する。

  • ユーザ受信機側では、与えられたパラメータから自己の位置におけるプロテクションレベルを求めることで、測位誤差の上限がわかる。

  • パラメータ:測距誤差・電離層遅延

  • 補正残差の不確実性など

  • 上限を超える確率

  • =インテグリティリスク


Slide52 l.jpg
プロテクションレベル(WAAS)

水平プロテクションレベル(HPL)

水平測位誤差

垂直プロテクションレベル(VPL)

垂直測位誤差


Slide53 l.jpg
プロテクションレベルの使い方

インテグ

リティ

インテグリティOK

インテグリティ

リスク

使用不可(警報)

利用不可

AL

正常動作

利用可

→ プロテクションレベル

航法モード

垂直AL(VAL)

通常の

分布

HMI

(危険情報)

垂直誘導付進入

APV-I

50 m

アベイラ

ビリティ

垂直誘導付進入

APV-II

20 m

0

精密進入

CAT-I

10~15 m

0

AL

→ ユーザ測位誤差

  • ユーザ測位誤差の上限値(危険率10–7)。

  • 水平方向:HPL、垂直方向:VPL

  • PLと警報限界(Alert Limit)を比較し、

  • AL<PLなら利用不可とする:

  • ユーザ測位誤差はALを超えない。

  • プロテクションレベルの計算に

  • 必要なパラメータがインテグリティ

  • 情報として放送される。

トライアングルチャート


Slide54 l.jpg
WAAS試験結果の例

VAL=50m

(LNAV/VNAV)

(LPV)

VAL=20m

(APV)

VAL=12m

(CAT-I)

(McHugh, FAA)


Slide55 l.jpg

(5)将来動向

  • GPS近代化計画

  • GLONASS

  • Galileo

  • ICAO SBAS(MSAS)

  • 準天頂衛星システム


Slide56 l.jpg
GPS近代化計画

  • SA解除(2000年5月)

  • Block IIR-M(2005~):第二民間周波数(L2=1227.6MHz)

    • 航空用ARNSバンド外:民間航空用途には使えない

    • 科学観測、測量など

    • IOC 2008、FOC 2010

  • Block IIF(2007~):第三民間周波数(L5=1176.45MHz)

    • Safety-of-Life ApplicationもOK(民間航空含む)

    • 航空用DME(960~1215MHz)との干渉あり

    • IOC 2012、FOC 2014

  • Block III(2013~):次世代型GPS。L1C信号を追加

  • MS増設:NIMA局を利用(6局)

  • MCS増設:Alternate MCS(西海岸に設置)


Glonass l.jpg
GLONASSの動向

  • 24衛星(3軌道面、高度19100km)

    • 現在は14機を運用中:衛星寿命3年

    • 軌道傾斜角65度、周期11:15

  • L1(1592~1610MHz):SPコード(0.511MHz)

  • L2(1239~1254MHz):HPコード(5.11MHz)

  • FDMA方式による衛星識別

  • SAはもともとない

  • GLONASS-M: 民間用SPコードをL2波に追加、寿命7年。2003~

  • GLONASS-K: 3周波、寿命10年以上、2008~

  • GLONASS-KM: 2015~?

  • 民間用L3波(1164~1215MHz帯)の追加も検討(GLONASS-K)

  • 2008年までに18機体制、2010~11年頃に24機体制を計画


Galileo l.jpg
Galileoの動向

  • 1999年にEUが計画を発表:最初から軍用ではない

  • 30衛星(3軌道面、高度23600km)

  • ユーザに応じたサービス

    • OS(Open Service)         GPS SPSに相当、無料

    • CS(Commercial Service)     有料の商用サービス、暗号化

    • SoL(Safety-of-Life Service)   民間航空など

    • PRS(Public Regulated Service) 政府機関向け

  • E1(1589.5MHz)+E2(1561MHz): OS/CS/SoL/PRS

  • E6(1260~1300MHz): CS/PRS

  • E5a(1176MHz)+E5b(1201.5MHz): OS/SoL/CS(E5b)

  • 2005打上げ開始、2008 IOV(軌道上実証)、2010 FOC(完全運用)


Icao sbas l.jpg
ICAO SBAS

  • 米国WAAS:運用中。

    • 2003年7月より正式運用中。航空機航法に利用OK。

    • 非精密進入までは使用可能。

    • 2008年のFOCに向けて性能向上作業中:モニタ局増加、静止衛星交代、補強アルゴリズム改良、など。

  • 欧州EGNOS:試験運用中。

    • 2005年7月より試験運用中。

    • 2006年IOC、2008年FOCを計画。

  • 日本MSAS:試験中。

    • 1機目の静止衛星を打ち上げ、現在試験中。

    • 正式運用は2機目を打ち上げた後、2007年初頭を予定。


Slide60 l.jpg
準天頂衛星システム

  • 8の字形の軌道を利用して、地域限定の測位・放送サービスを提供する衛星。

    • 3機あれば、常時いずれかが日本上空に滞空できる。

    • 高仰角から放送できるので、山岳地や都市部での測位サービスに有利。

  • 2008年の打上げを目指して開発中。

    • 補完信号:GPSと互換性のあるL1C(L1C/A)信号を放送(ただし完全にGPSと同じではない)。

    • 補強信号:SBAS互換サブメータ級補強信号(L1-SAIF)、

    •         デシメータ級・センチメータ級補強(S帯周波数)


Conclusion l.jpg
Conclusion

  • GPS/GNSSについて、応用上必要な事項を解説した。

    • 30機近くの人工衛星、モニタ局を含む大規模システム。

    • 電子・情報工学をはじめ、宇宙技術、測地学、地球物理学、超高層大気物理学など、多くの分野を含む総合技術。

  • 衛星航法システムの利用環境は劇的に変わりつつある:

    • 米国はWAASを運用。GPS近代化計画も進行中。

    • 欧州はGalileoを開発中。新しいグローバル衛星航法システム。

    • 日本はMSASの試験を開始している。

    • さらに、準天頂衛星システムを開発中。2008年に運用開始を予定。

  • 「いつでも・どこでも」位置はわかる。ではその次は…?

    • 精度・信頼性・安全性の向上:補強システムの充実。

    • 屋内などでの測位サービス:他の測位手段とのハイブリッド化。

    • 航法に必要な情報通信の統合:インテリジェント航法。


ad
