  1. AdaptationDECMA PARK / DICTALIS

  2. L’Architecture RS 485 MODBUS Port 2 Coffret DEC TWIDO Port 1 TWIDO SOFT PW E/S

  3. Le matériel complémentaire Ajout d’une liaison Modbus (pour garder la prise console disponible) Références : • TWD XCP ODM • TWD NAC 485T Port 2 Coût : ~ 67 € tarif HT

  4. 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 Le raccordement Liaison simple par bornier à vis TSX SCA 50 TWD NAC 485T A B SG Coût : ~ 80 € tarif HT

  5. La Configuration physique Ajout du module et de sa carte fille Clic droit TWIDO SOFT

  6. La Configuration logiciel Configuration DICTALISPort 2L’adresse MODBUSest lié au N° du départ Ex : @1 pour le départ N°1 Clic droit Configuration DICTALIS 9600 Bauds 8 bits RTU Sans parité 1 bit de stop Port 1Prise console

  7. Le programme DECMA PARK Programme existant Les lignes 49 à 56 copientl’image des 8 entrées duTWIDO dans le mot 0 Les lignes 57 à 59 copientl’image de 3 sorties duTWIDO dans le mot 1 La ligne 60 copiel’image du compteur « Nb de place libres »dans le mot 2

  8. Rappel du fonctionnement DICTALIS • Par défaut le TSX PREMIUM du TGBT DICTALIS lit les mots 20 premiers mots de chaque équipement ( 0 à 19 ). • Par défaut le TSX PREMIUM du TGBT DICTALIS écrit les mots de 20 à 24 de chaque équipement. TSX 57 TSX 57 Commentaires

  9. Adaptations du programme DECMA PARK • Le programme de base du DECMA PARK met à disposition l ’état des entrées, des sorties ainsi que la valeur du compteur dans les mots 0,1 et 2.De ce fait la remontée d’information est automatique. • Les bits 0 et 1 du mot 3 forcent la montée et la descente de la barrière. • Le premier mot écrit par le TGBT est le mot 20. • Sans modifier le programme du DECMA PARK il est possible de recopier le mot 20 dans le mot 3 pour commander la barrière. • Le mot 24 étant écrit par le TGBT, il faut le déclarer dans le TWIDO et utilisant une instruction avec cette variable. Déclaration implicite des 101 premiers mots (de 0 à 100 )

  10. Adaptations de l’application XBT Exemple AVANT APRES Proposition de modification

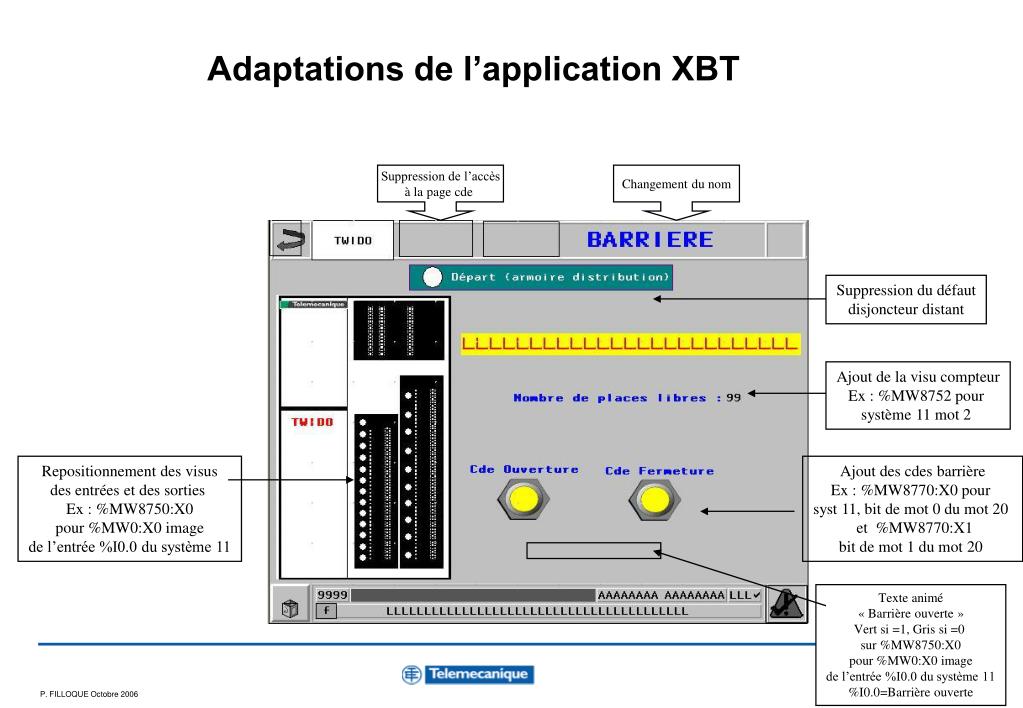

  11. Adaptations de l’application XBT Suppression de l’accèsà la page cde Changement du nom Suppression du défautdisjoncteur distant Ajout de la visu compteurEx : %MW8752 pour système 11 mot 2 Repositionnement des visusdes entrées et des sorties Ex : %MW8750:X0pour %MW0:X0 imagede l’entrée %I0.0 du système 11 Ajout des cdes barrièreEx : %MW8770:X0 pour syst 11, bit de mot 0 du mot 20 et %MW8770:X1 bit de mot 1 du mot 20 Texte animé« Barrière ouverte »Vert si =1, Gris si =0 sur %MW8750:X0pour %MW0:X0 imagede l’entrée %I0.0 du système 11%I0.0=Barrière ouverte

  12. Dessin de basse TWIDO modulaire Ce dessin peut être utilisé avec la fonction « Copier / Coller »dans l’application XBT L1003

  13. Adaptations de l’application XBT Il faut supprimer, ou désactiver, les alarmes liées au disjoncteur et auxcommandes classiques du sous système puisque les entrées du DECMA PARKne sont pas le reflet des informations attendues. Exemple pour le système 11

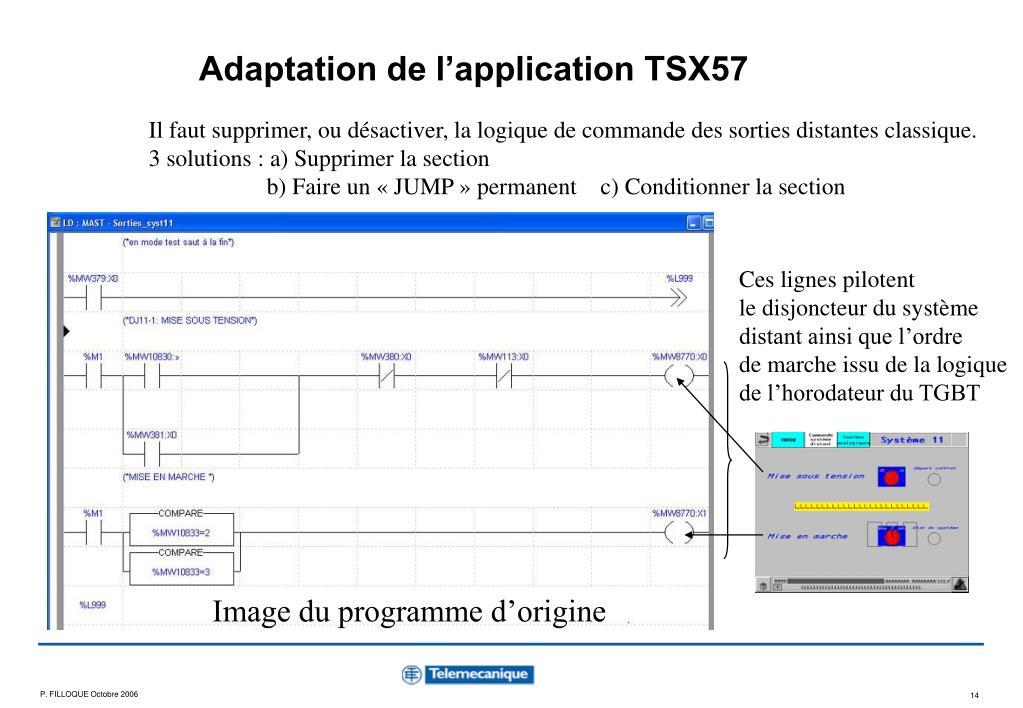

  14. Adaptation de l’application TSX57 Il faut supprimer, ou désactiver, la logique de commande des sorties distantes classique. 3 solutions : a) Supprimer la section b) Faire un « JUMP » permanent c) Conditionner la section Ces lignes pilotentle disjoncteur du système distant ainsi que l’ordrede marche issu de la logique de l’horodateur du TGBT Image du programme d’origine

  15. CONCLUSION • Ces modifications ne sont qu’a titre d’exemple. • L’objectif de cet exemple est de ne pas modifier le programme DEC et d’avoir une solution interactive simple et rapide à mettre en œuvre. • Coût globale du matériel nécessaire à la mise en communication : ~ 147 € Tarif HT • Il est possible ( voir souhaitable) de remplacer les %MW3:X0 et 1 Par %MW20:X0 et 1 afin d’utiliser directement les mots de commandes du TGBT. • Les commandes de mouvements de la barrière sont directes, en mono-stable, sans contrôle. Il est envisageable, autant coté TGBT que coté DECMA PARK, de conditionner le pilotage distant et de gérer une commande impulsionnelle par exemple. • ATTENTION : Si vous modifiez le programme d’origine du TGBT et/ou de l’XBT, il faut penser les ré-incorporer lorsque vous recevez les mise à jour =S=.
