Presentation Transcript
slide1

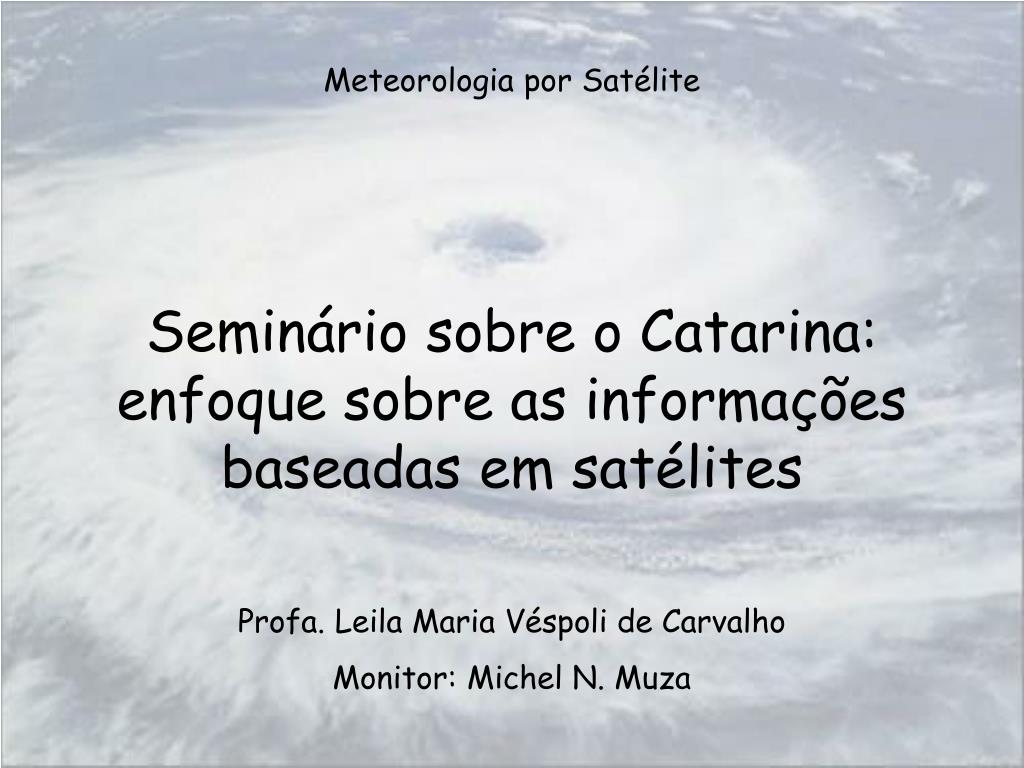

Meteorologia por Satélite

Seminário sobre o Catarina: enfoque sobre as informações baseadas em satélites

Profa. Leila Maria Véspoli de Carvalho

Monitor: Michel N. Muza

slide2

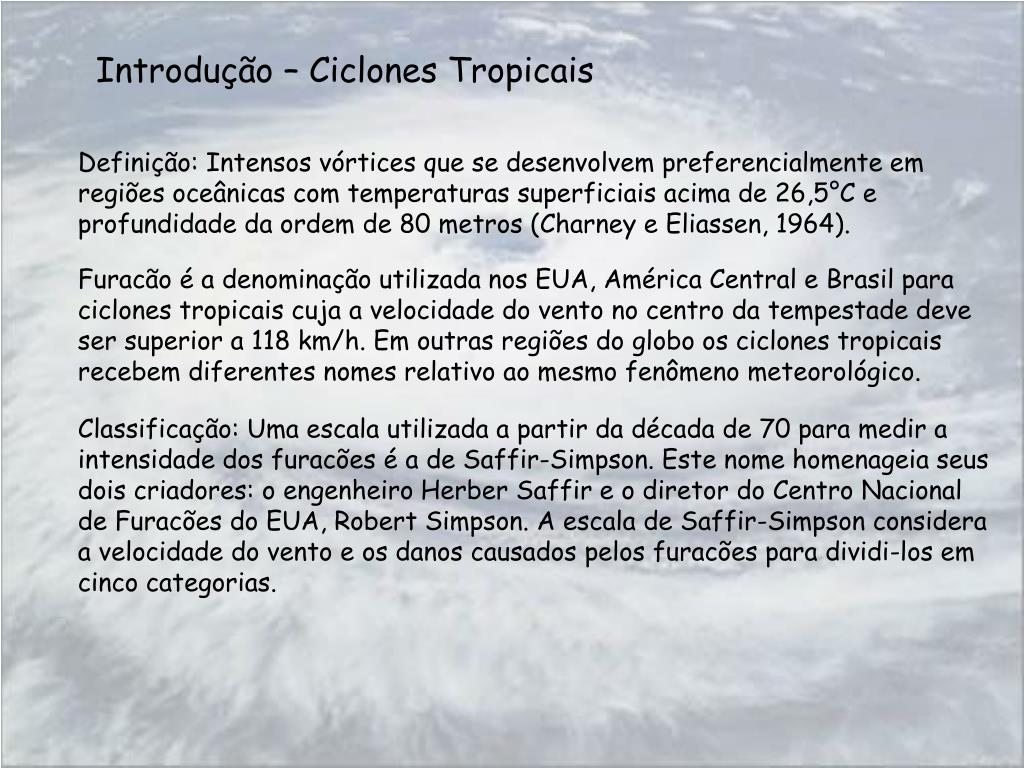

Introdução – Ciclones Tropicais

Definição: Intensos vórtices que se desenvolvem preferencialmente em regiões oceânicas com temperaturas superficiais acima de 26,5°C e profundidade da ordem de 80 metros (Charney e Eliassen, 1964).

Furacão é a denominação utilizada nos EUA, América Central e Brasil para ciclones tropicais cuja a velocidade do vento no centro da tempestade deve ser superior a 118 km/h. Em outras regiões do globo os ciclones tropicais recebem diferentes nomes relativo ao mesmo fenômeno meteorológico.

Classificação: Uma escala utilizada a partir da década de 70 para medir a intensidade dos furacões é a de Saffir-Simpson. Este nome homenageia seus dois criadores: o engenheiro Herber Saffir e o diretor do Centro Nacional de Furacões do EUA, Robert Simpson. A escala de Saffir-Simpson considera a velocidade do vento e os danos causados pelos furacões para dividi-los em cinco categorias.

slide4

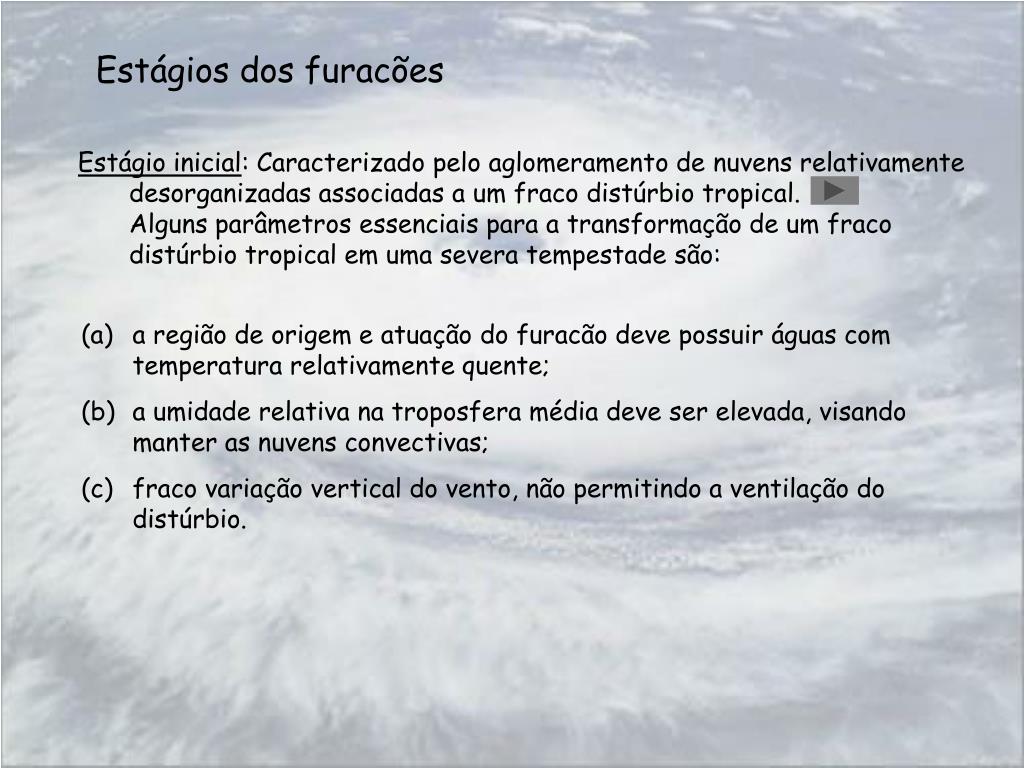

Estágios dos furacões

Estágio inicial: Caracterizado pelo aglomeramento de nuvens relativamente desorganizadas associadas a um fraco distúrbio tropical. Alguns parâmetros essenciais para a transformação de um fraco distúrbio tropical em uma severa tempestade são:

  • a região de origem e atuação do furacão deve possuir águas com temperatura relativamente quente;
  • a umidade relativa na troposfera média deve ser elevada, visando manter as nuvens convectivas;
  • fraco variação vertical do vento, não permitindo a ventilação do distúrbio.
slide5

Estágios dos furacões

Estágio intermediário: representa a fase de desenvolvimento e manutenção do ciclone.

O desenvolvimento ocorre devido a uma interação de nuvens cumulus e movimentos de escala sinótica. As tempestades tropicais são uma típica fonte de calor que se movem e liberam uma grande quantidade de calor na média e alta troposfera, aquecendo-a e aumentando sua pressão nos níveis superiores.

Este aquecimento produz divergência na alta troposfera, que faz com que o peso da coluna de ar diminua, causando uma queda de pressão na superfície.

slide6

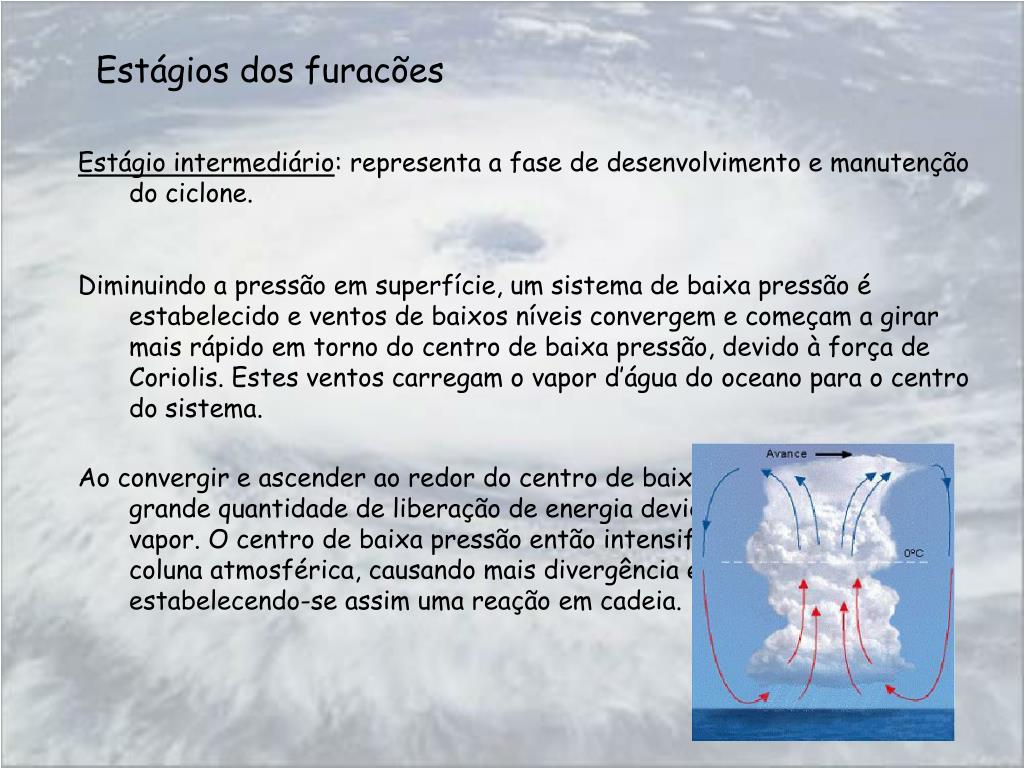

Estágios dos furacões

Estágio intermediário: representa a fase de desenvolvimento e manutenção do ciclone.

Diminuindo a pressão em superfície, um sistema de baixa pressão é estabelecido e ventos de baixos níveis convergem e começam a girar mais rápido em torno do centro de baixa pressão, devido à força de Coriolis. Estes ventos carregam o vapor d’água do oceano para o centro do sistema.

Ao convergir e ascender ao redor do centro de baixa pressão ocorre uma grande quantidade de liberação de energia devido à troca de fase do vapor. O centro de baixa pressão então intensifica-se, aquecendo a coluna atmosférica, causando mais divergência em altos níveis, estabelecendo-se assim uma reação em cadeia.

slide7

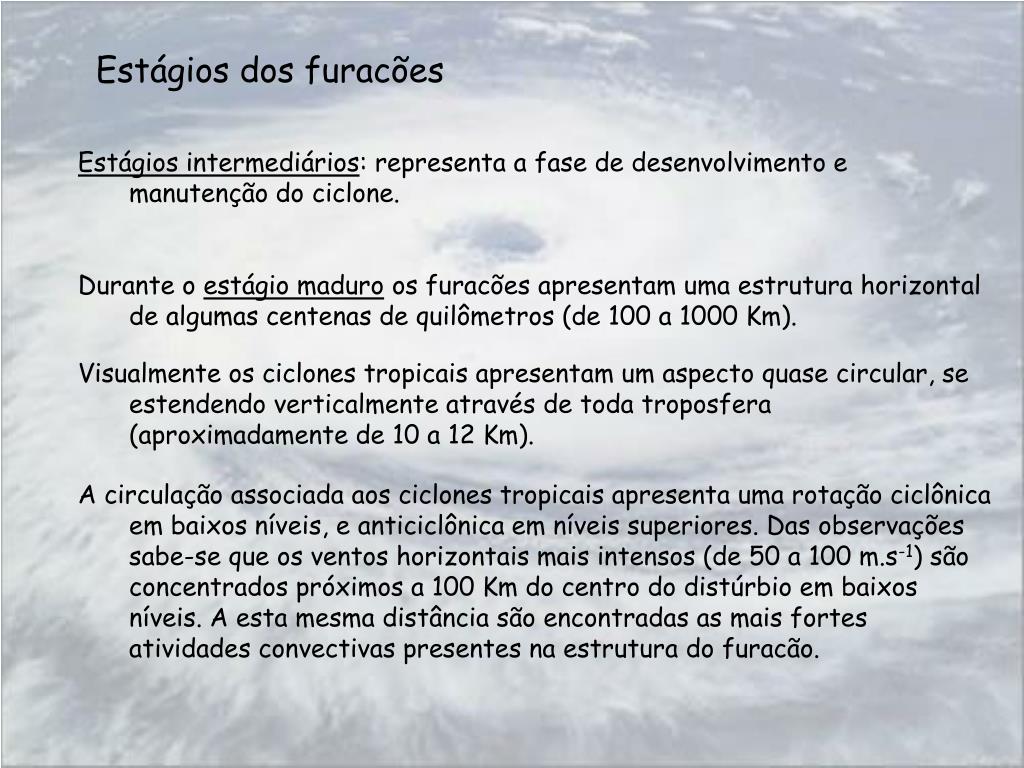

Estágios dos furacões

Estágios intermediários: representa a fase de desenvolvimento e manutenção do ciclone.

Durante o estágio maduro os furacões apresentam uma estrutura horizontal de algumas centenas de quilômetros (de 100 a 1000 Km).

Visualmente os ciclones tropicais apresentam um aspecto quase circular, se estendendo verticalmente através de toda troposfera (aproximadamente de 10 a 12 Km).

A circulação associada aos ciclones tropicais apresenta uma rotação ciclônica em baixos níveis, e anticiclônica em níveis superiores. Das observações sabe-se que os ventos horizontais mais intensos (de 50 a 100 m.s-1) são concentrados próximos a 100 Km do centro do distúrbio em baixos níveis. A esta mesma distância são encontradas as mais fortes atividades convectivas presentes na estrutura do furacão.

slide8

Estágios dos furacões

Estágios intermediários: representa a fase de desenvolvimento e manutenção do ciclone.

Os ventos mais intensos são concentrados próximos a uma região livre de nuvens convectivas a 100 Km do centro. Essa região é chamada de olho do furação.

slide9

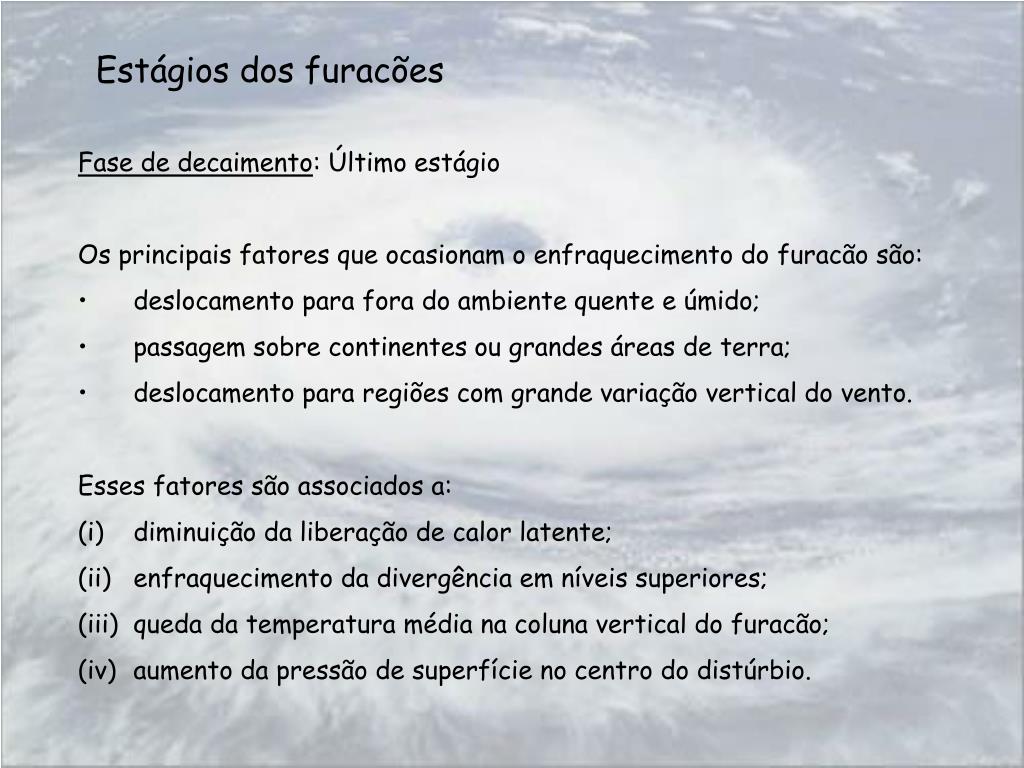

Estágios dos furacões

  • Fase de decaimento: Último estágio
  • Os principais fatores que ocasionam o enfraquecimento do furacão são:
  • deslocamento para fora do ambiente quente e úmido;
  • passagem sobre continentes ou grandes áreas de terra;
  • deslocamento para regiões com grande variação vertical do vento.
  • Esses fatores são associados a:
  • diminuição da liberação de calor latente;
  • enfraquecimento da divergência em níveis superiores;
  • queda da temperatura média na coluna vertical do furacão;
  • aumento da pressão de superfície no centro do distúrbio.
slide10

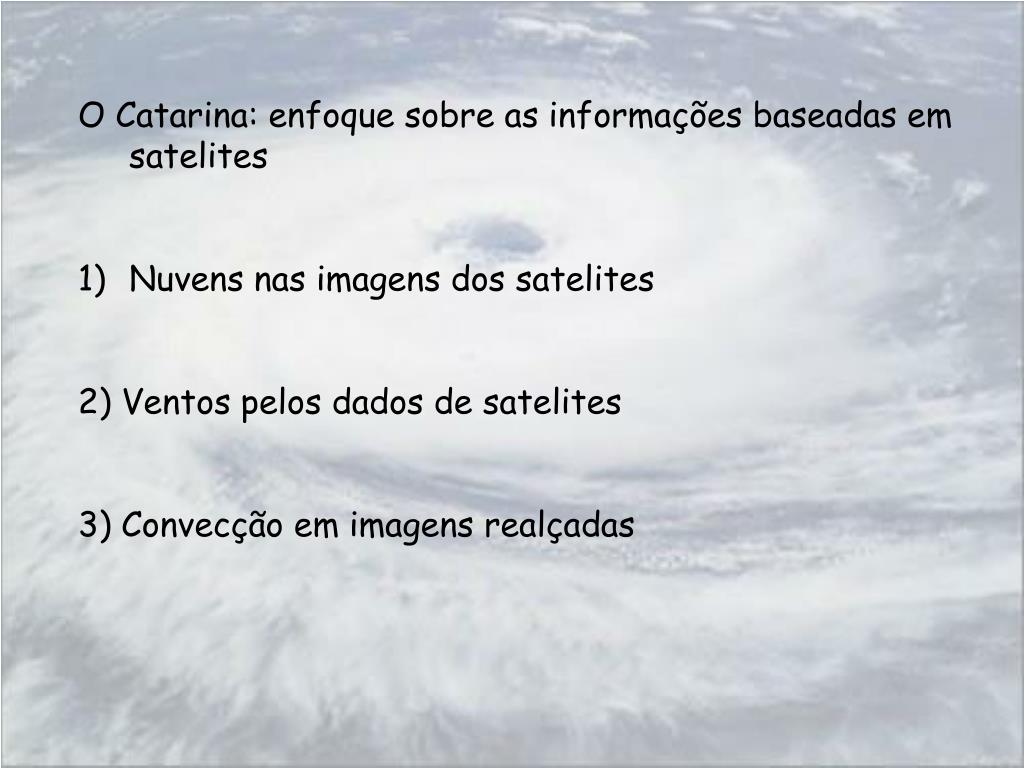

O Catarina: enfoque sobre as informações baseadas em satelites

  • Nuvens nas imagens dos satelites
  • 2) Ventos pelos dados de satelites
  • 3) Convecção em imagens realçadas
slide11

Nuvens: Satélite de órbita polar Terra – 26.03.2004 – 13:10 TMG

O Catarina apareceu nas imagens de satélite como um sistema convectivo com um escudo de nuvens de forma circular cercado por um ”olho” livre de nuvens.

slide12

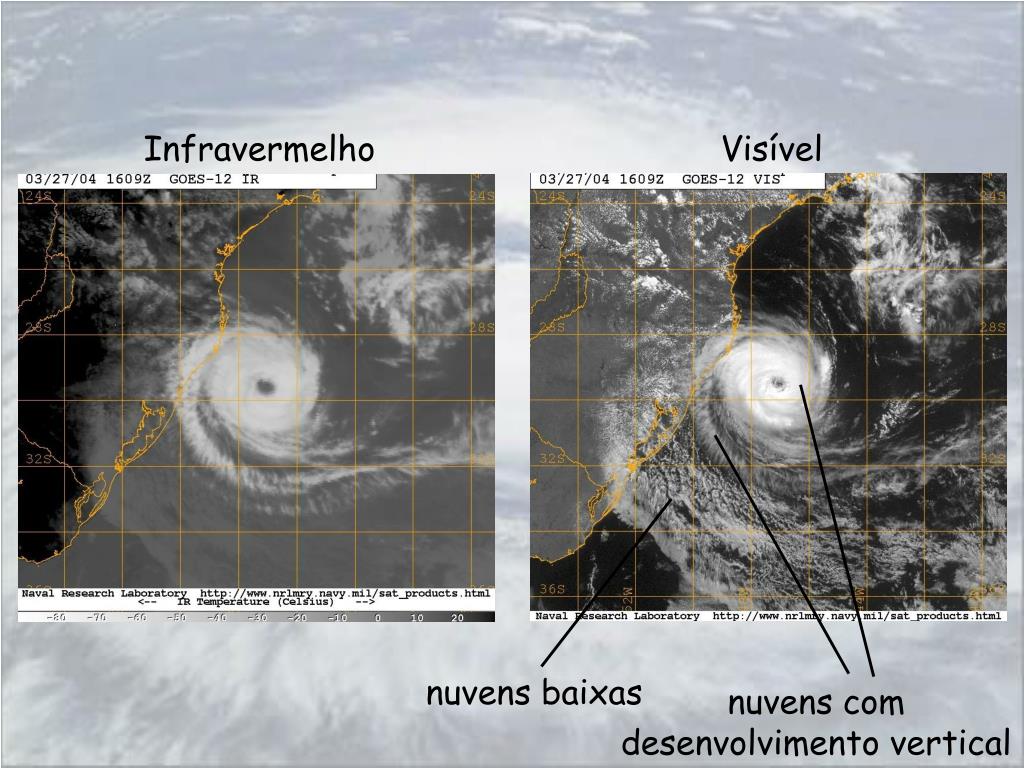

Infravermelho

Visível

nuvens baixas

nuvens com desenvolvimento vertical

slide13

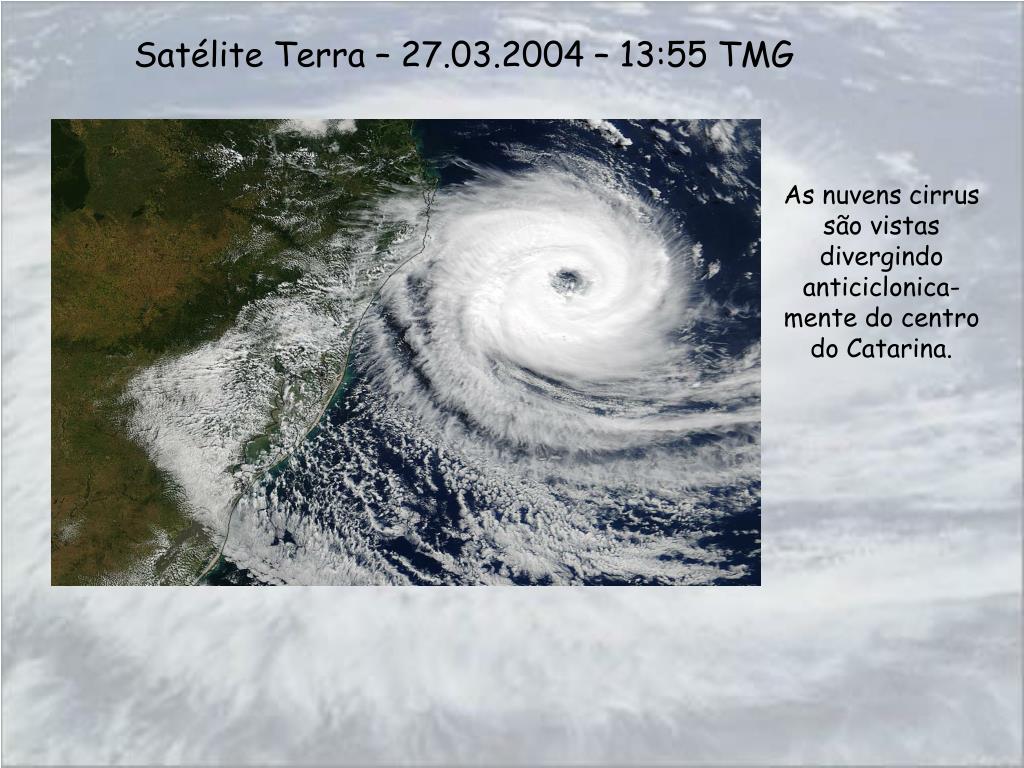

Satélite Terra – 27.03.2004 – 13:55 TMG

As nuvens cirrus são vistas divergindo anticiclonica-mente do centro do Catarina.

slide14

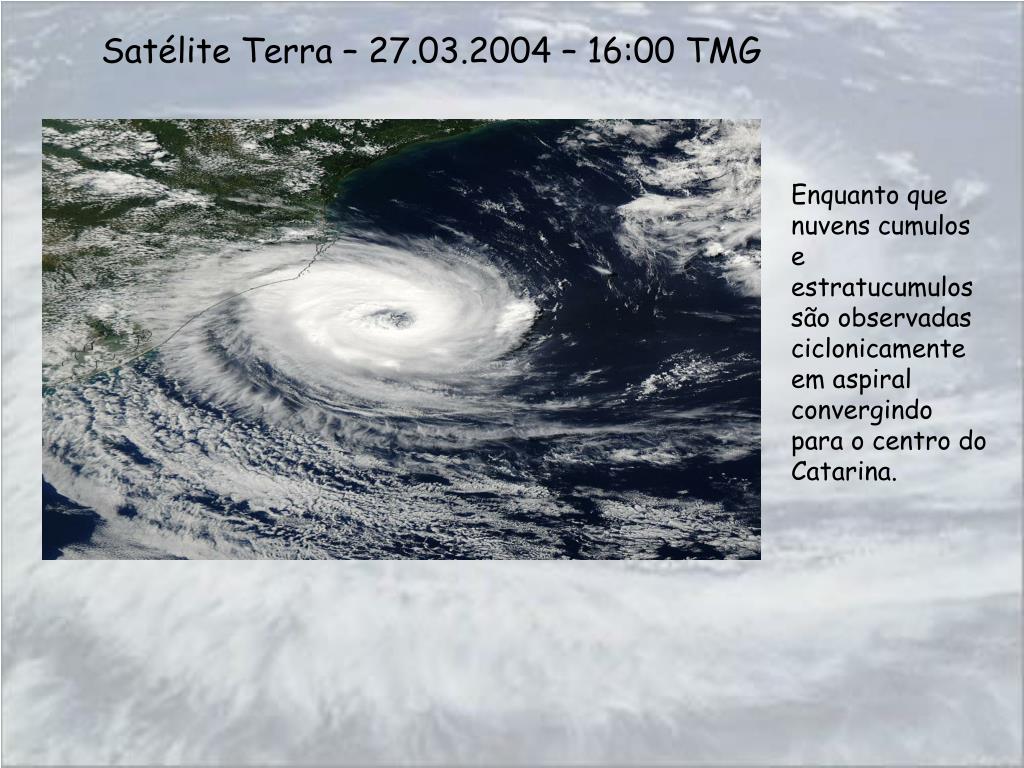

Satélite Terra – 27.03.2004 – 16:00 TMG

Enquanto que nuvens cumulos e estratucumulos são observadas ciclonicamente em aspiral convergindo para o centro do Catarina.

slide16

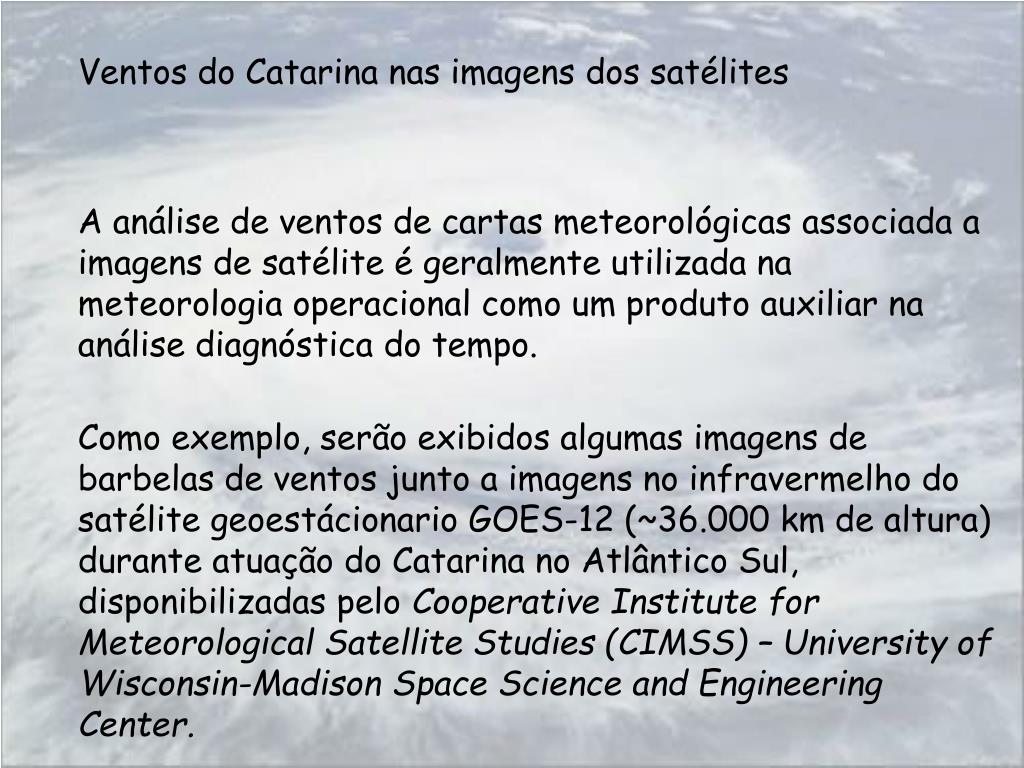

Ventos do Catarina nas imagens dos satélites

A análise de ventos de cartas meteorológicas associada a imagens de satélite é geralmente utilizada na meteorologia operacional como um produto auxiliar na análise diagnóstica do tempo.

Como exemplo, serão exibidos algumas imagens de barbelas de ventos junto a imagens no infravermelho do satélite geoestácionario GOES-12 (~36.000 km de altura) durante atuação do Catarina no Atlântico Sul, disponibilizadas pelo Cooperative Institute for Meteorological Satellite Studies (CIMSS) – University of Wisconsin-Madison Space Science and Engineering Center.

slide17

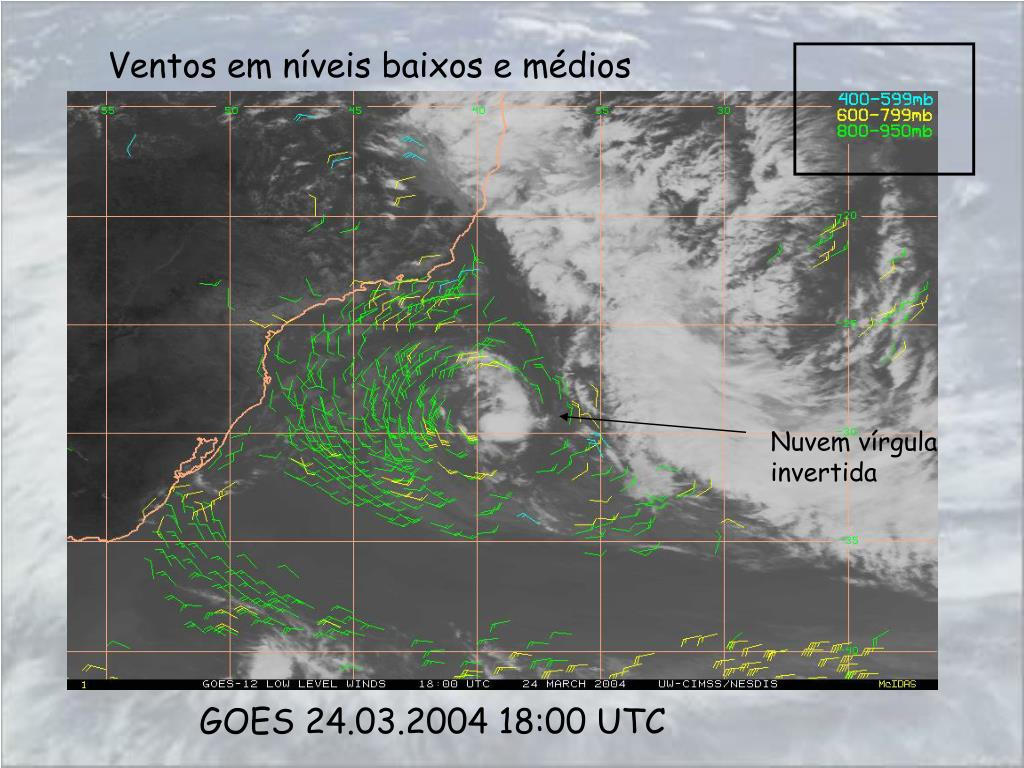

Ventos em níveis baixos e médios

Nuvem vírgula invertida

GOES 24.03.2004 18:00 UTC

slide18

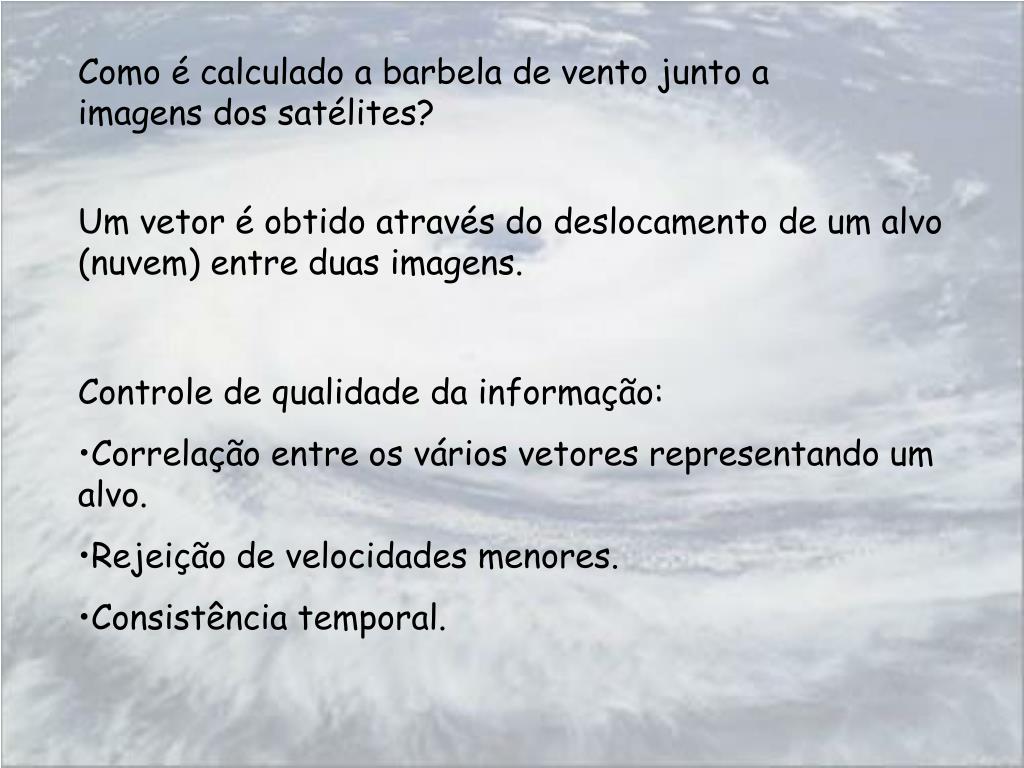

Como é calculado a barbela de vento junto a imagens dos satélites?

Um vetor é obtido através do deslocamento de um alvo (nuvem) entre duas imagens.

  • Controle de qualidade da informação:
  • Correlação entre os vários vetores representando um alvo.
  • Rejeição de velocidades menores.
  • Consistência temporal.
slide19

Como é calculado a altura da barbela de vento junto a imagens dos satélites?

Considera-se que o nível de pressão de um dado vetor é igual ao nível de pressão onde a temperatura da atmosfera é igual à temperatura de brilho infravermelho da nuvem. O CPTEC usa o perfil de temperatura e pressão da análise do modelo.

slide20

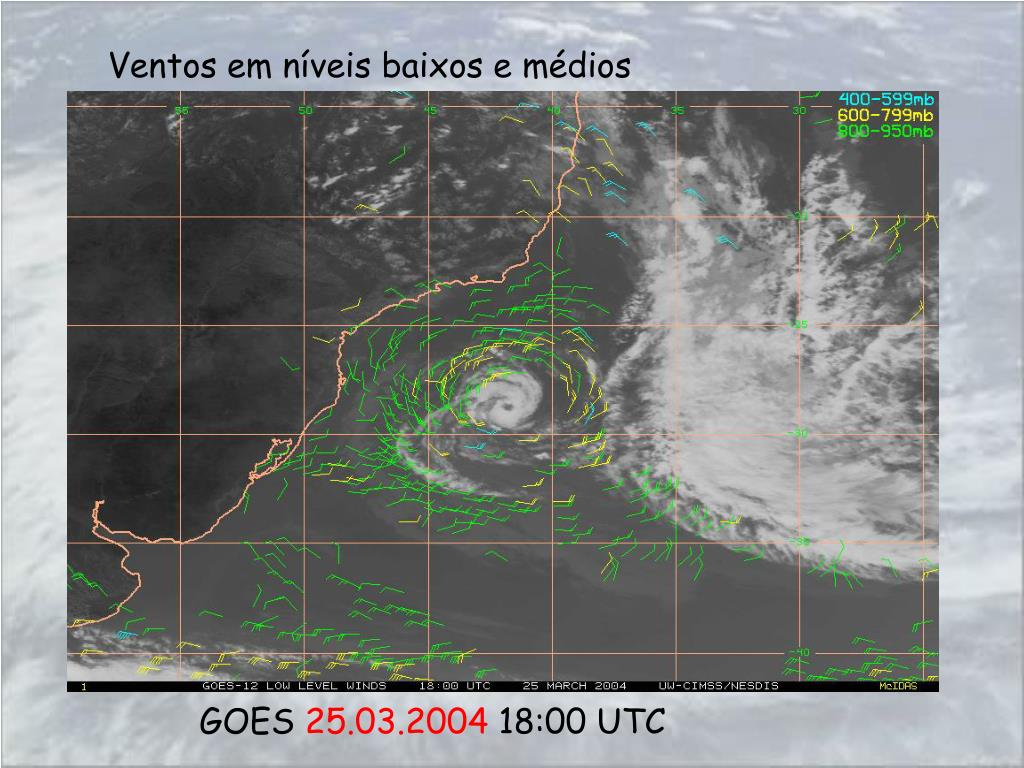

Ventos em níveis baixos e médios

GOES 25.03.2004 18:00 UTC

slide21

Ventos em níveis baixos e médios

GOES 27.03.2004 18:00 UTC

slide22

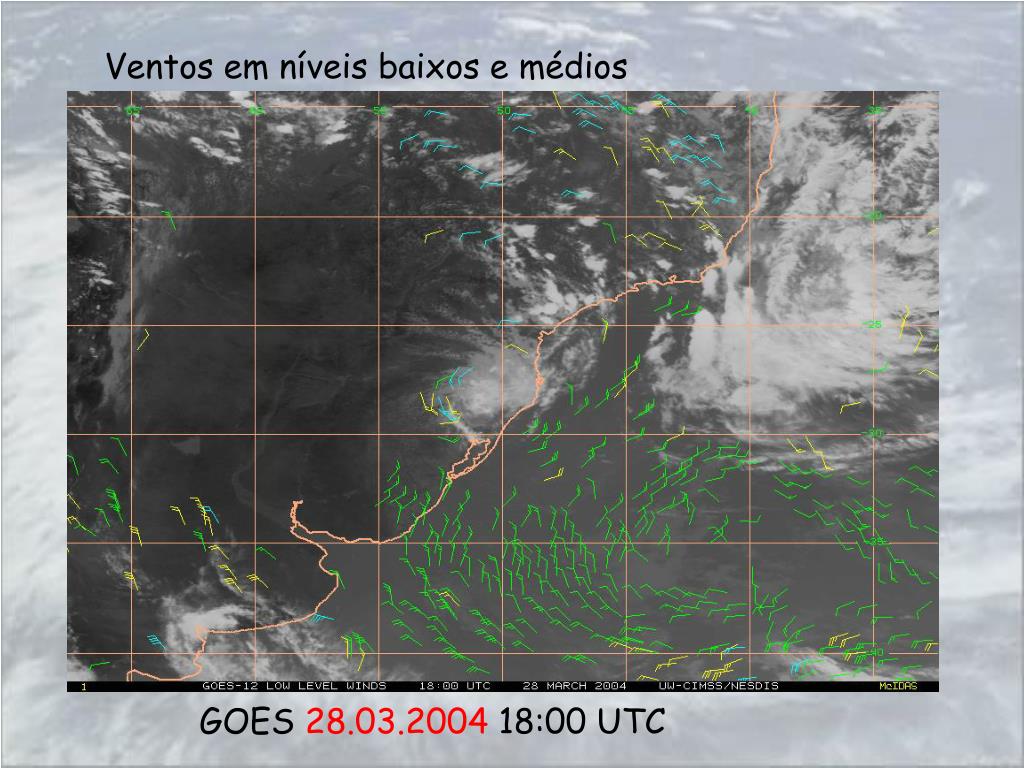

Ventos em níveis baixos e médios

GOES 28.03.2004 18:00 UTC

slide23

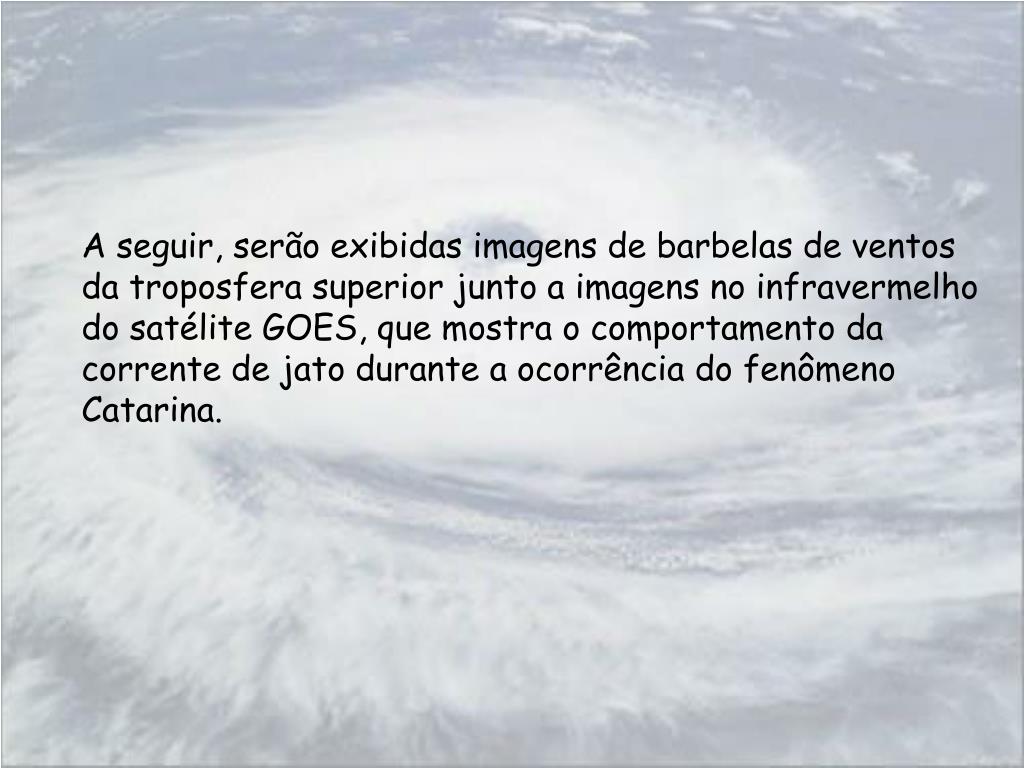

A seguir, serão exibidas imagens de barbelas de ventos da troposfera superior junto a imagens no infravermelho do satélite GOES, que mostra o comportamento da corrente de jato durante a ocorrência do fenômeno Catarina.

slide24

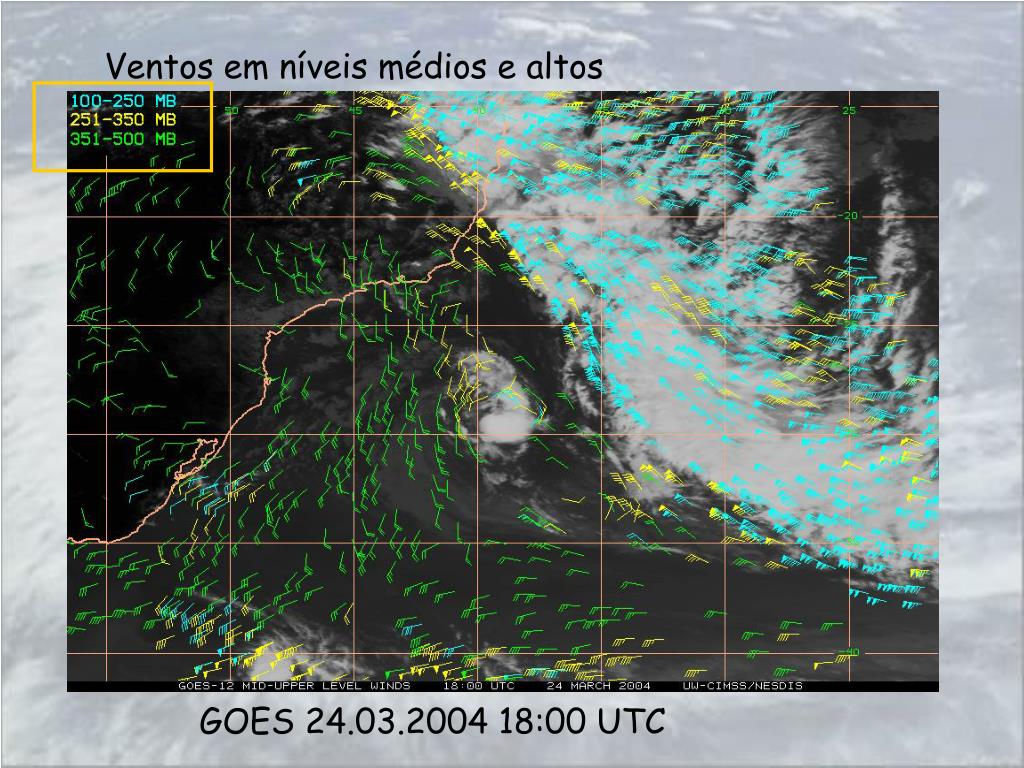

Ventos em níveis médios e altos

GOES 24.03.2004 18:00 UTC

slide25

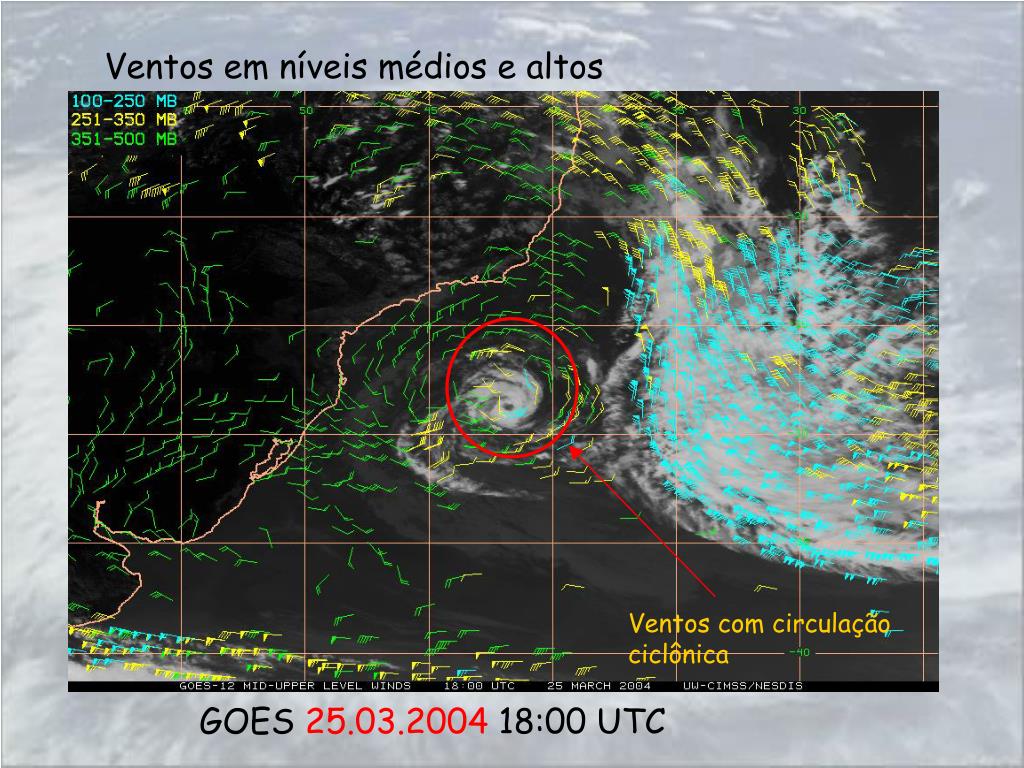

Ventos em níveis médios e altos

Ventos com circulação ciclônica

GOES 25.03.2004 18:00 UTC

slide26

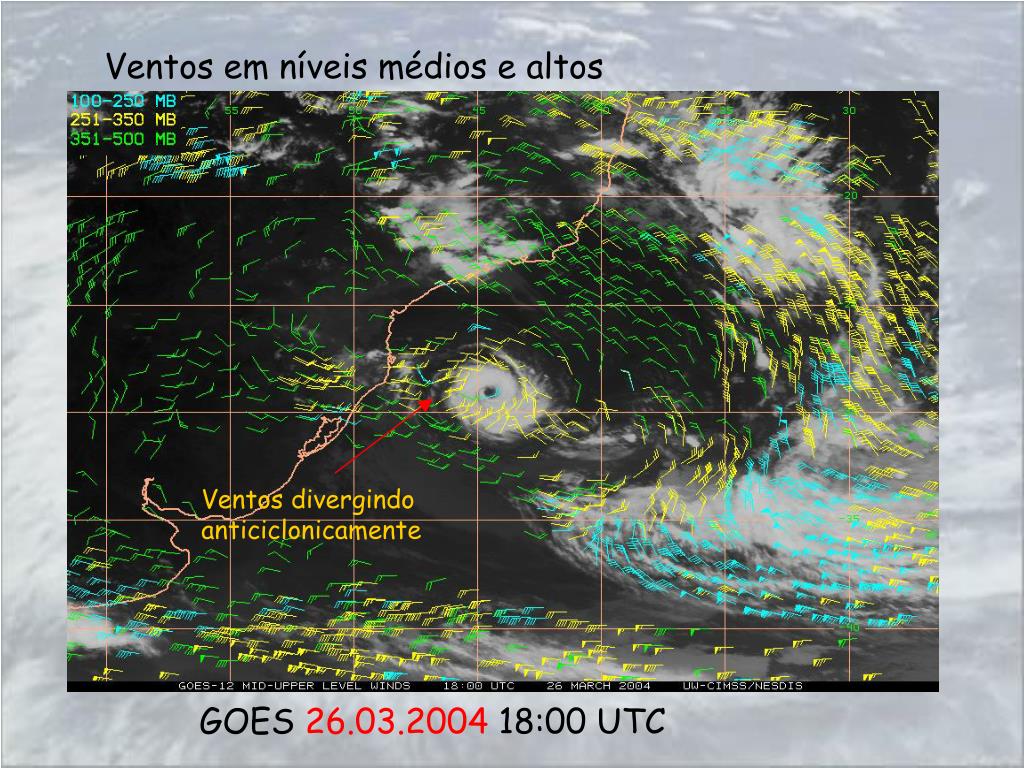

Ventos em níveis médios e altos

Ventos divergindo anticiclonicamente

GOES 26.03.2004 18:00 UTC

slide27

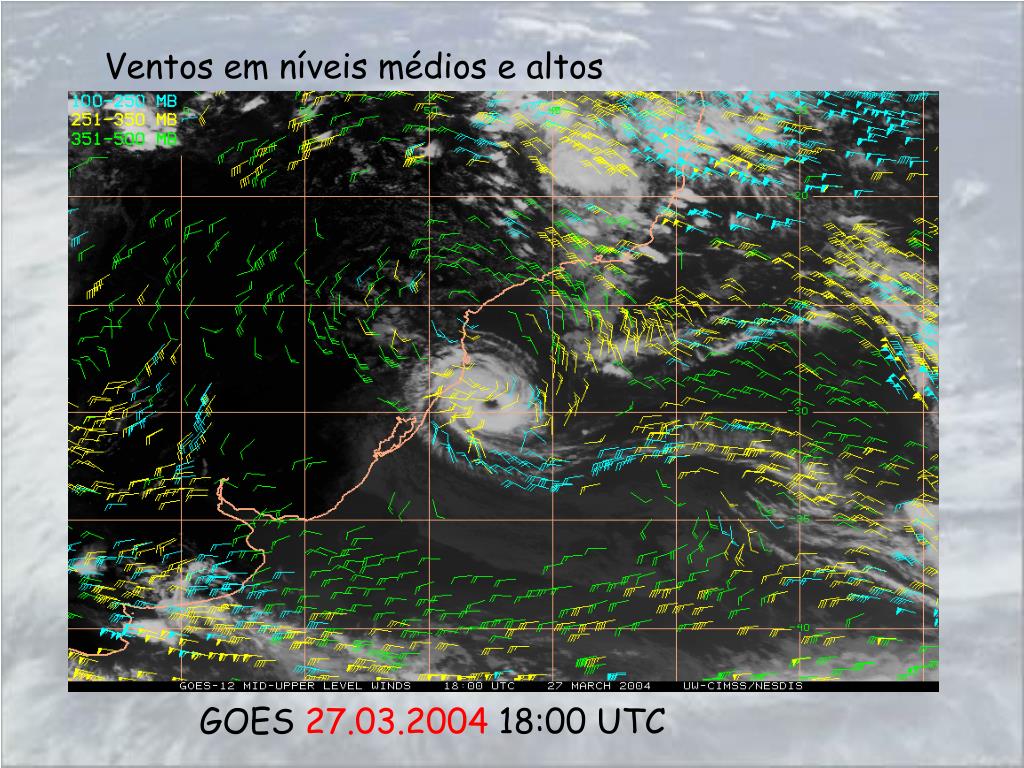

Ventos em níveis médios e altos

GOES 27.03.2004 18:00 UTC

slide28

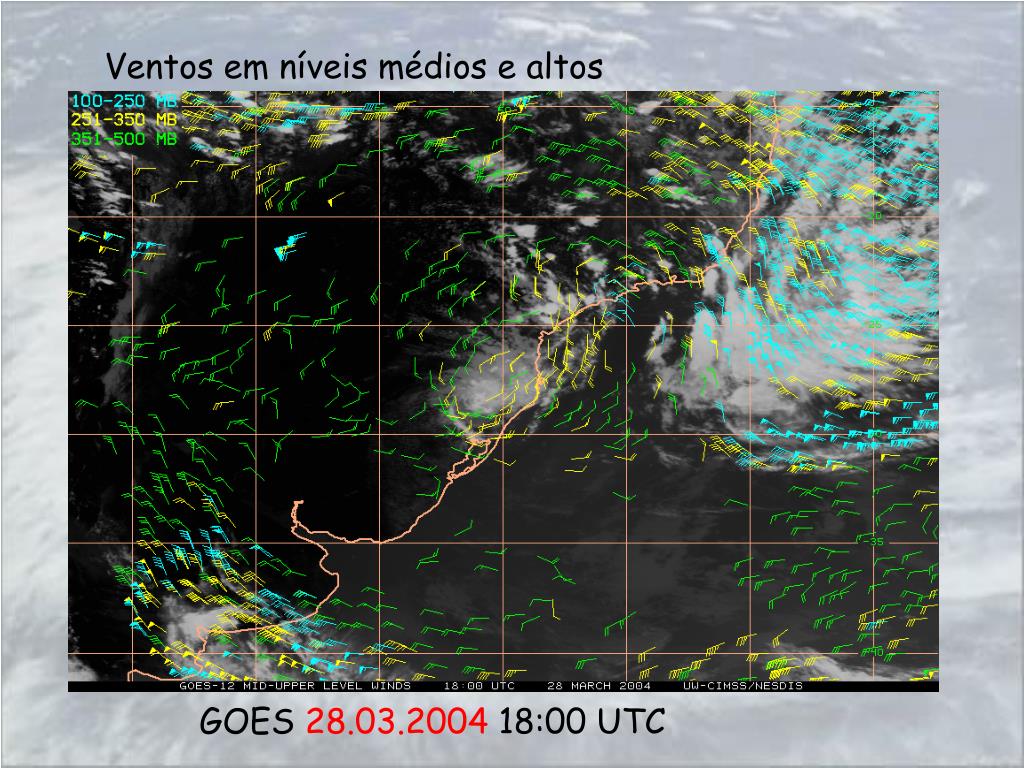

Ventos em níveis médios e altos

GOES 28.03.2004 18:00 UTC

slide29

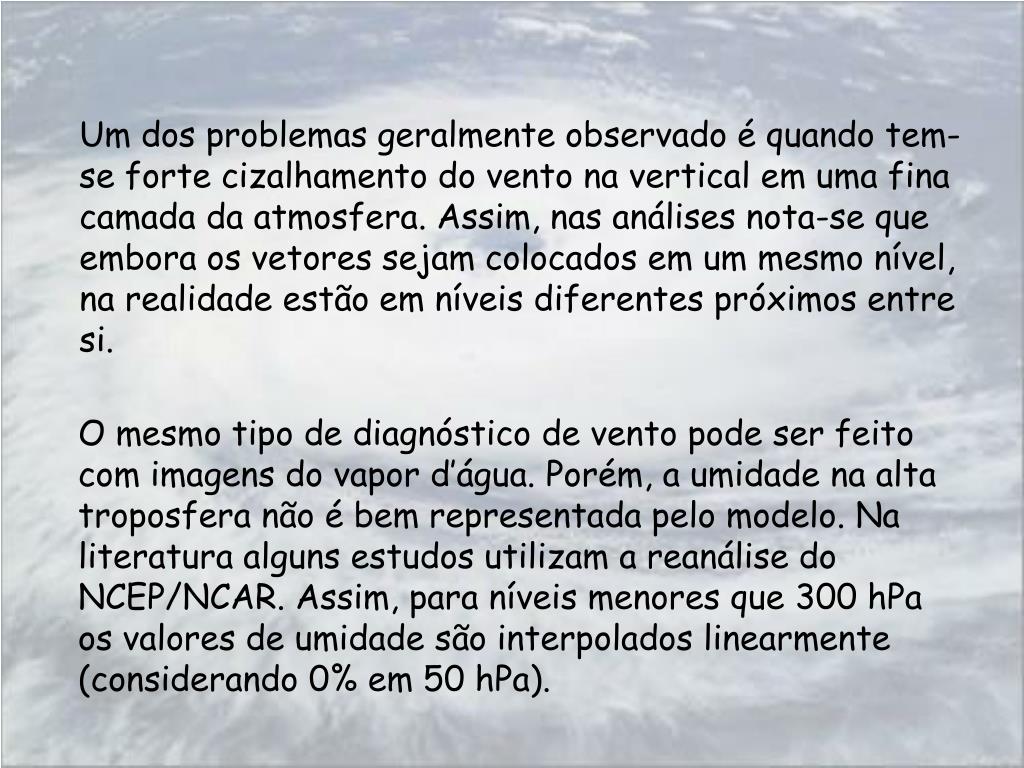

Um dos problemas geralmente observado é quando tem-se forte cizalhamento do vento na vertical em uma fina camada da atmosfera. Assim, nas análises nota-se que embora os vetores sejam colocados em um mesmo nível, na realidade estão em níveis diferentes próximos entre si.

O mesmo tipo de diagnóstico de vento pode ser feito com imagens do vapor d’água. Porém, a umidade na alta troposfera não é bem representada pelo modelo. Na literatura alguns estudos utilizam a reanálise do NCEP/NCAR. Assim, para níveis menores que 300 hPa os valores de umidade são interpolados linearmente (considerando 0% em 50 hPa).

slide30

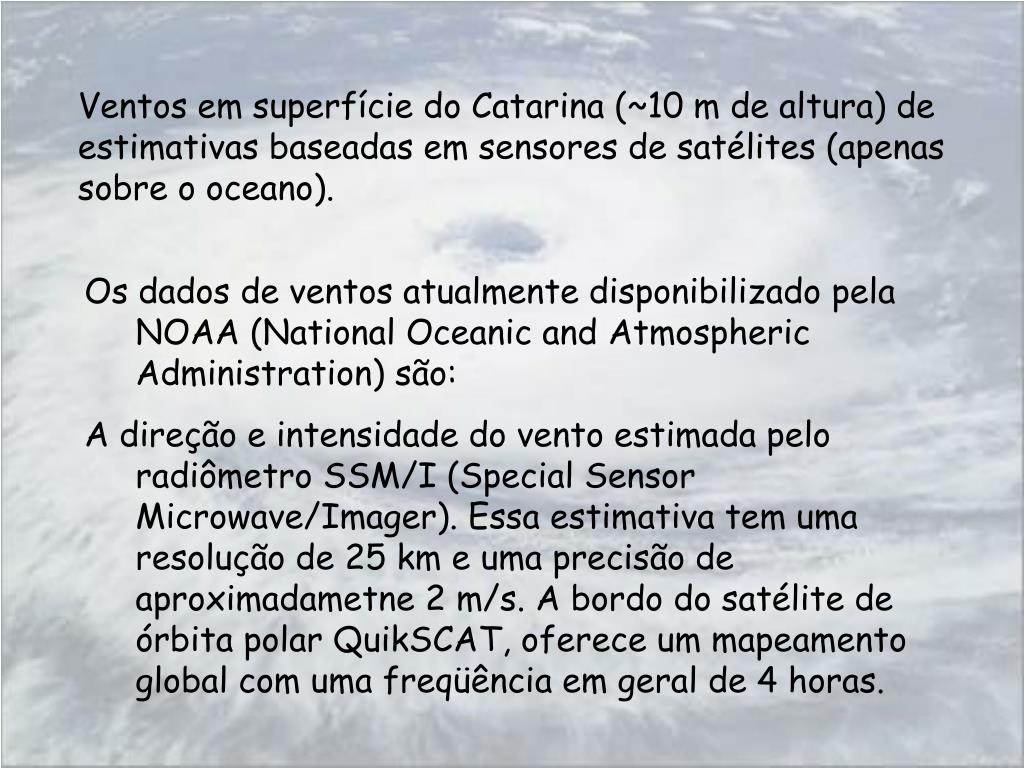

Ventos em superfície do Catarina (~10 m de altura) de estimativas baseadas em sensores de satélites (apenas sobre o oceano).

Os dados de ventos atualmente disponibilizado pela NOAA (National Oceanic and Atmospheric Administration) são:

A direção e intensidade do vento estimada pelo radiômetro SSM/I (Special Sensor Microwave/Imager). Essa estimativa tem uma resolução de 25 km e uma precisão de aproximadametne 2 m/s. A bordo do satélite de órbita polar QuikSCAT, oferece um mapeamento global com uma freqüência em geral de 4 horas.

slide31

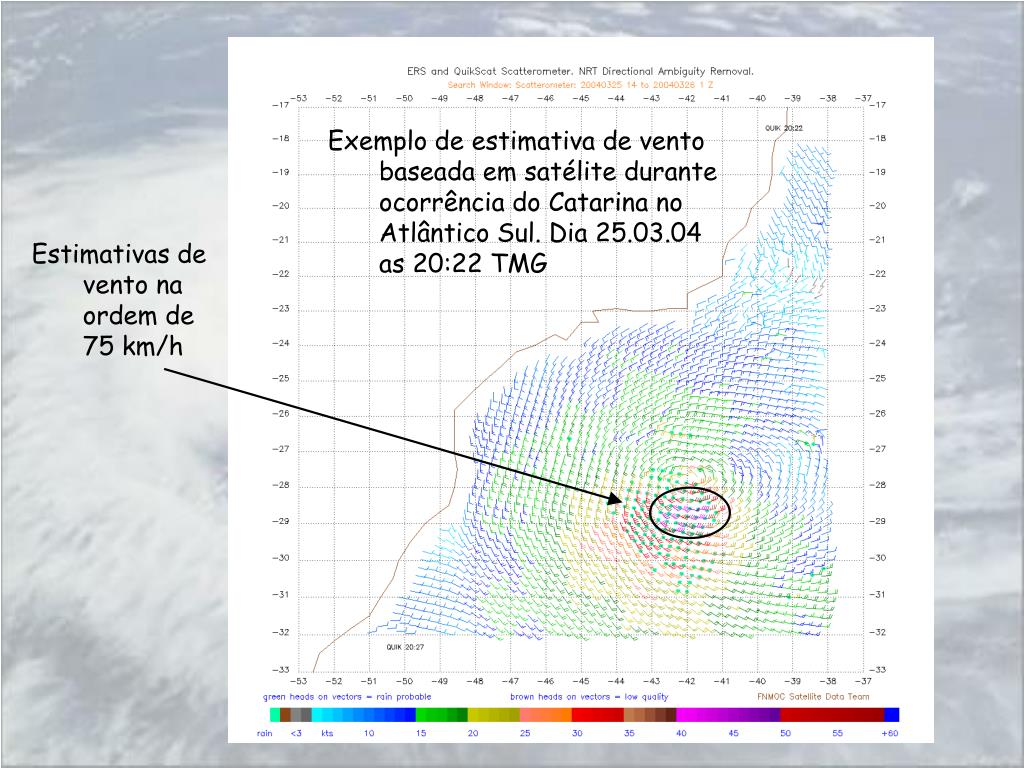

Exemplo de estimativa de vento baseada em satélite durante ocorrência do Catarina no Atlântico Sul. Dia 25.03.04 as 20:22 TMG

Estimativas de vento na ordem de 75 km/h

slide32

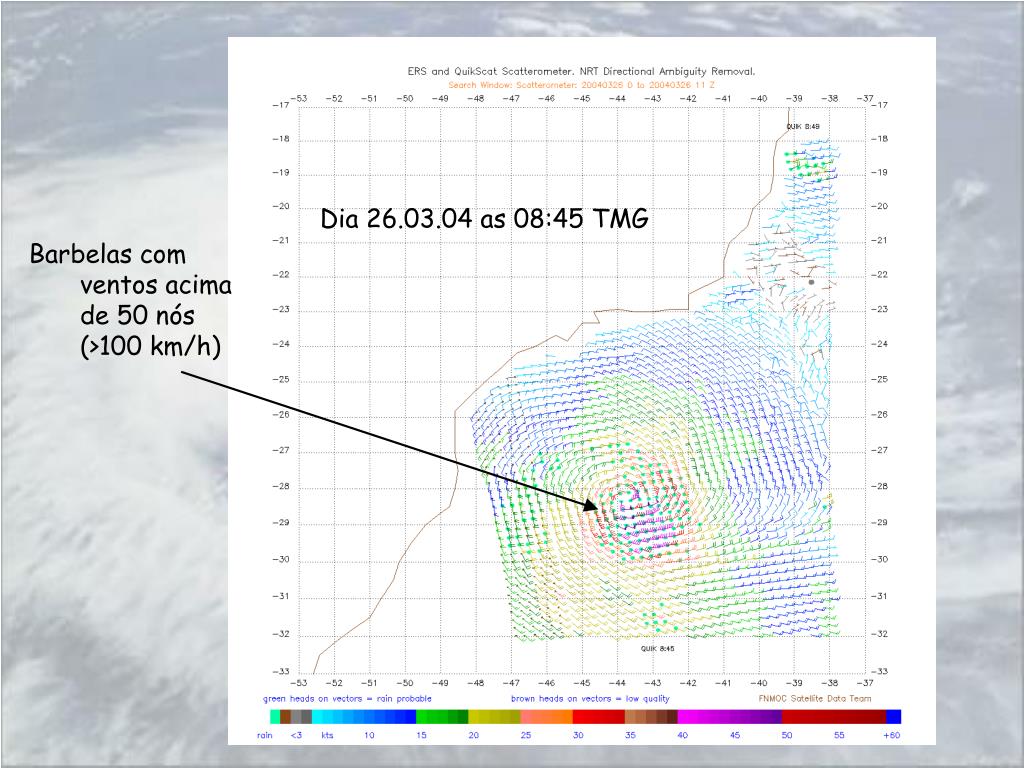

Dia 26.03.04 as 08:45 TMG

Barbelas com ventos acima de 50 nós (>100 km/h)

slide33

Dia 26.03.04 as 08:45 TMG

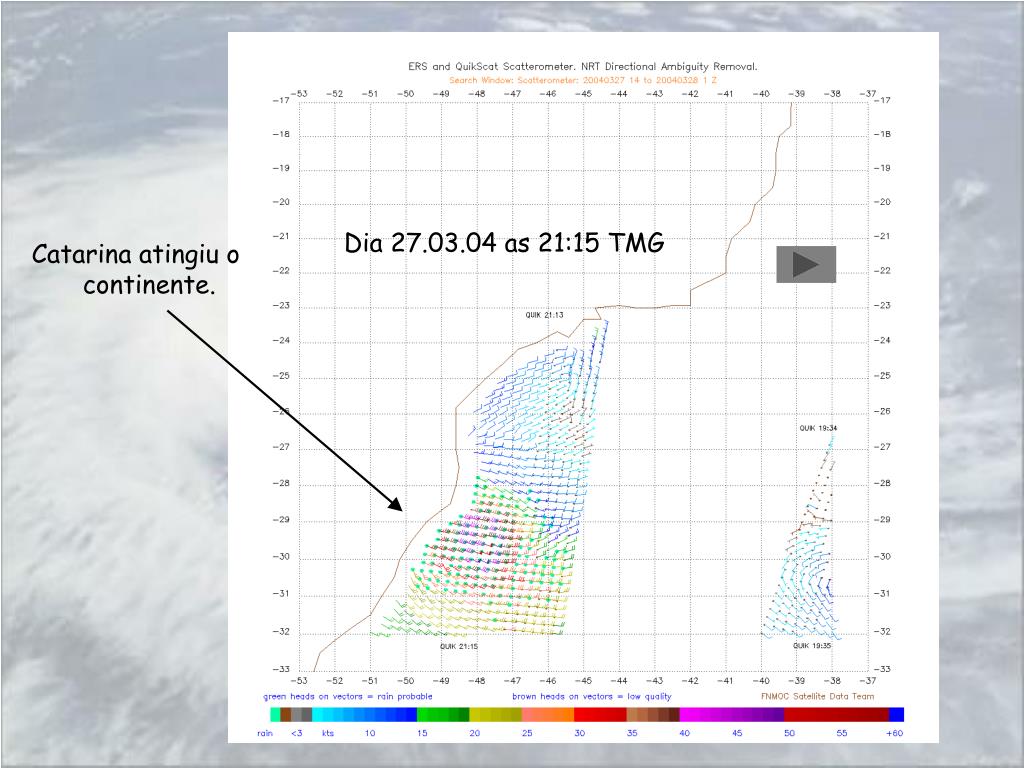

Dia 27.03.04 as 21:15 TMG

Catarina atingiu o continente.

slide34

Convecção no Catarina mostrada através de imagens realçadas pelos topos frios de nuvens com grande desenvolvimento vertical.

Infravermelho realçado (Satélite GOES-12)

slide35

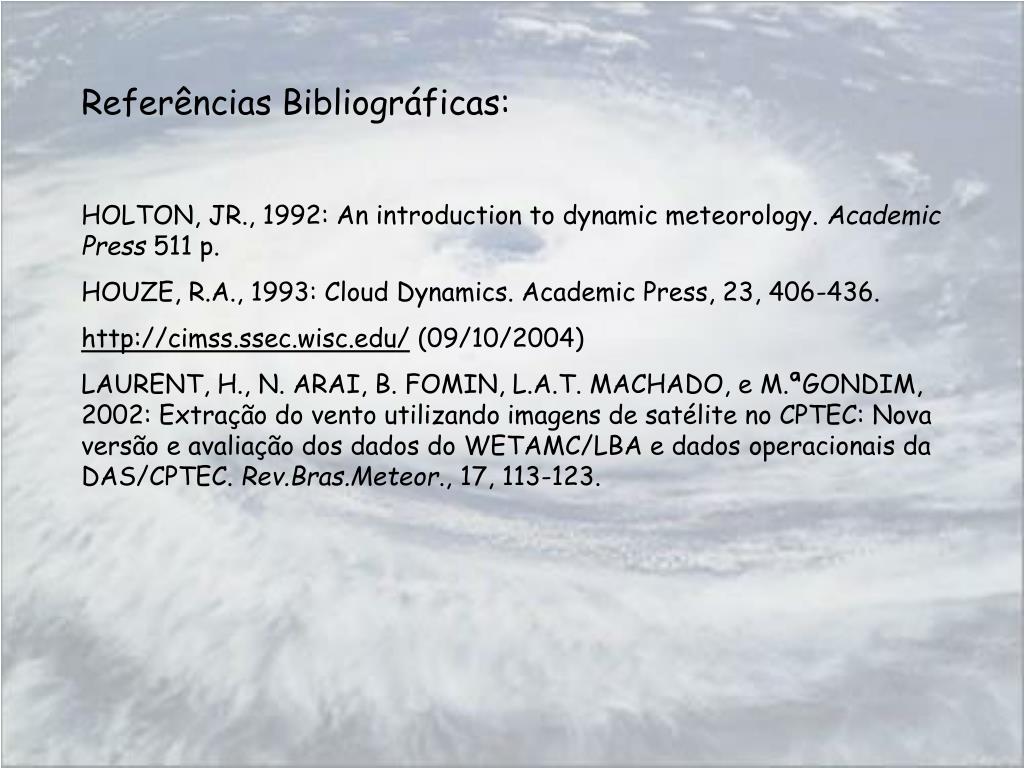

Referências Bibliográficas:

HOLTON, JR., 1992: An introduction to dynamic meteorology. Academic Press 511 p.

HOUZE, R.A., 1993: Cloud Dynamics. Academic Press, 23, 406-436.

http://cimss.ssec.wisc.edu/ (09/10/2004)

LAURENT, H., N. ARAI, B. FOMIN, L.A.T. MACHADO, e M.ªGONDIM, 2002: Extração do vento utilizando imagens de satélite no CPTEC: Nova versão e avaliação dos dados do WETAMC/LBA e dados operacionais da DAS/CPTEC. Rev.Bras.Meteor., 17, 113-123.
