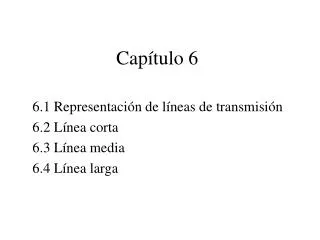

  1. Capítulo 6 6.1 Representación de líneas de transmisión 6.2 Línea corta 6.3 Línea media 6.4 Línea larga

  2. Representación de líneaspara modelación a 50 ó 60 Hz • Línea corta • Longitud menor que 80 km • Parámetros concentrados • Capacitancia despreciable • Línea media • Longitud mayor que 80 km y menor que 240 km • Parámetros concentrados • Capacitancia no despreciable • Línea larga • Longitud mayor que 240 km • Parámetros concentrados sólo en casos especiales y para longitudes menores de 320 km • Parámetros distribuídos

  3. Línea cortamenor 80 km (50 mi)

  4. Línea mediamayor que 80 km (50 mi) y menor que 240 km (150 mi) Modelo 

  5. Las constantes generalizadas de la línea A, B, C y D son números complejos

  6. Línea mediamayor que 80 km (50 mi) y menor que 240 km (150 mi) Modelo T Poco usual porque inserta un nodo adicional

  7. Línea largamayor que 240 km (150 mi) Se visualiza como un número infinito de diferenciales de circuitos  de longitud dx
