Presentation Transcript


Ppt disaster info

Detalle del anclaje de las columnas de madera o acero en el sistema de cimientos

columna de madera

columna de hormigón

Conexión entre columnas de maderay base de hormigón


Ppt disaster info

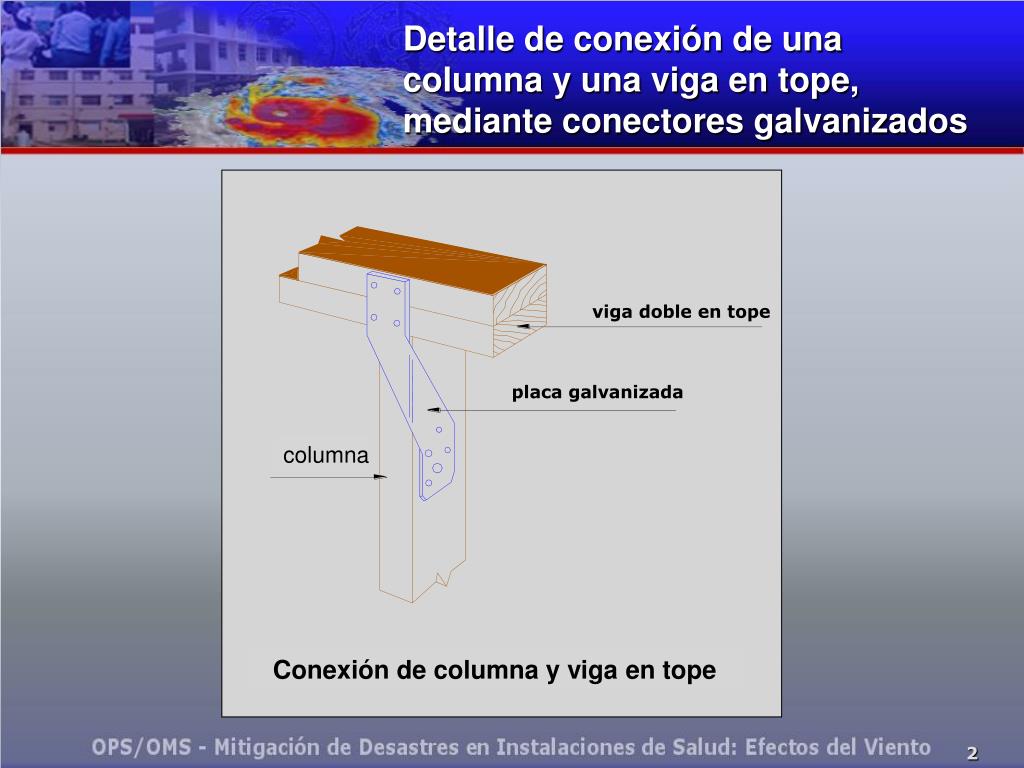

Detalle de conexión de una columna y una viga en tope, mediante conectores galvanizados

columna

Conexión de columna y viga en tope


Ppt disaster info

Uso de grapa galvanizada para conectar vigas de madera


Ppt disaster info

Anclaje de vigas de madera con vigas de hormigón

El uso de grapa galvanizada proporciona una conexión adecuada


Ppt disaster info

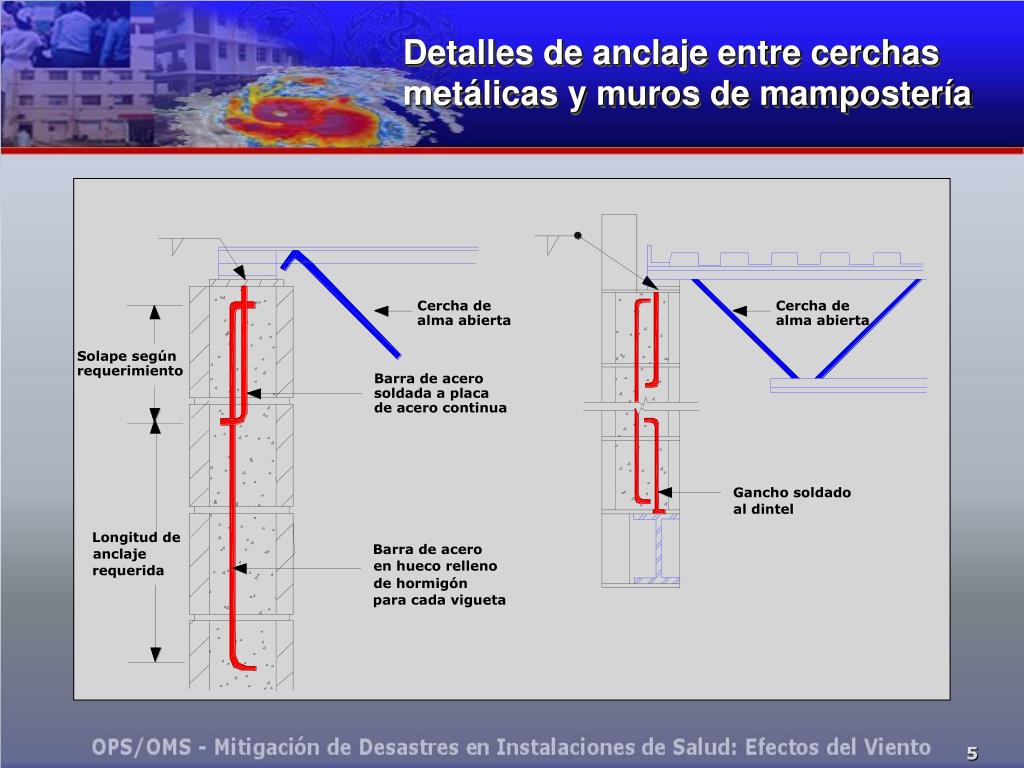

Detalles de anclaje entre cerchas metálicas y muros de mampostería


Ppt disaster info

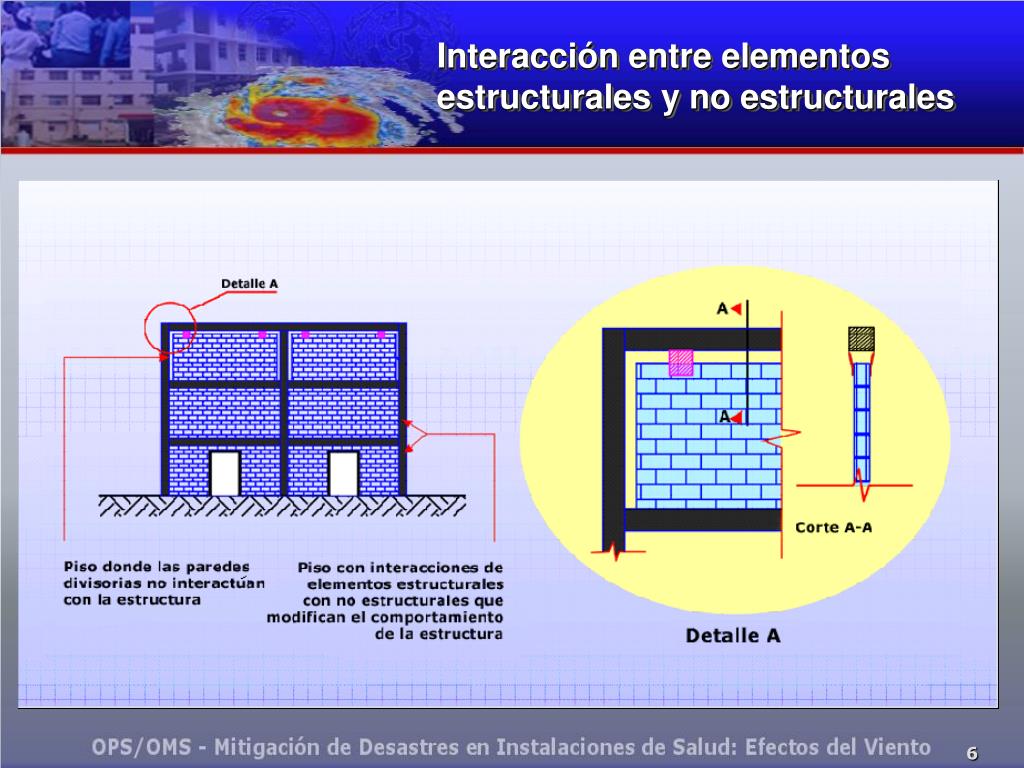

Interacción entreelementos

estructurales y no estructurales


Ppt disaster info

Consideraciones para muros de relleno entre marcos

Si el muro de relleno actúa como parte del sistema estructural se producirán grandes deformaciones y fallas


Ppt disaster info

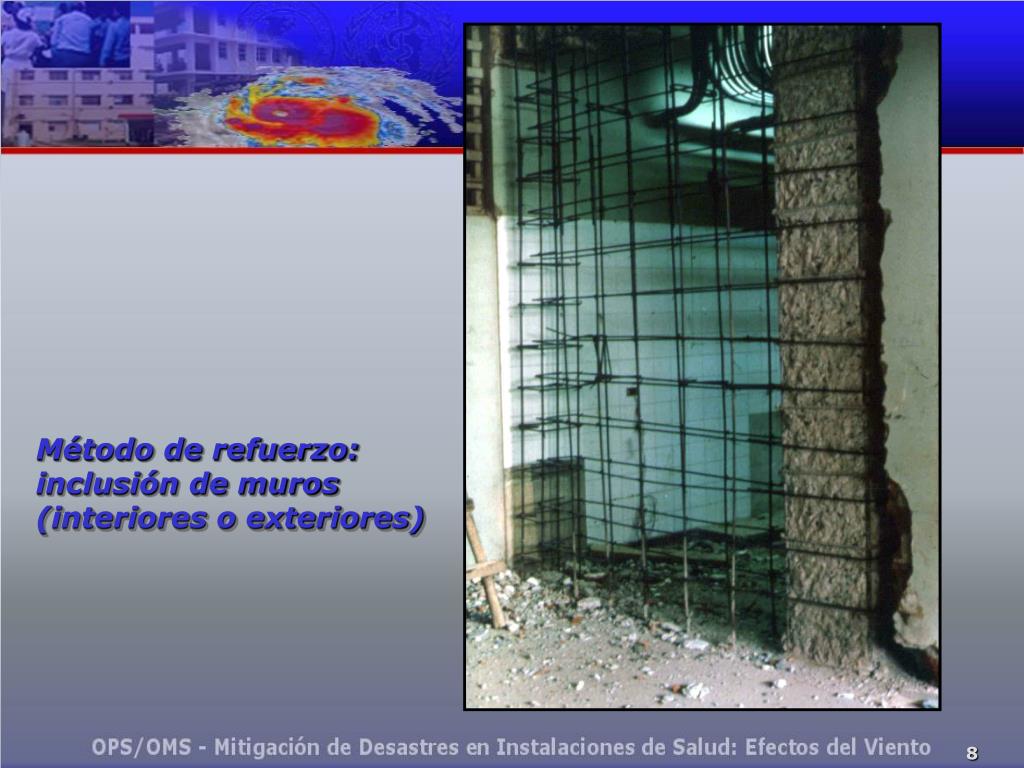

Método de refuerzo: inclusión de muros (interiores o exteriores)


Ppt disaster info

Pared remodelada (retrofitted) en hospital de niños en Santo Domingo


Ppt disaster info

Detalles de secciones de pared remodelada (retrofitted)


Ppt disaster info

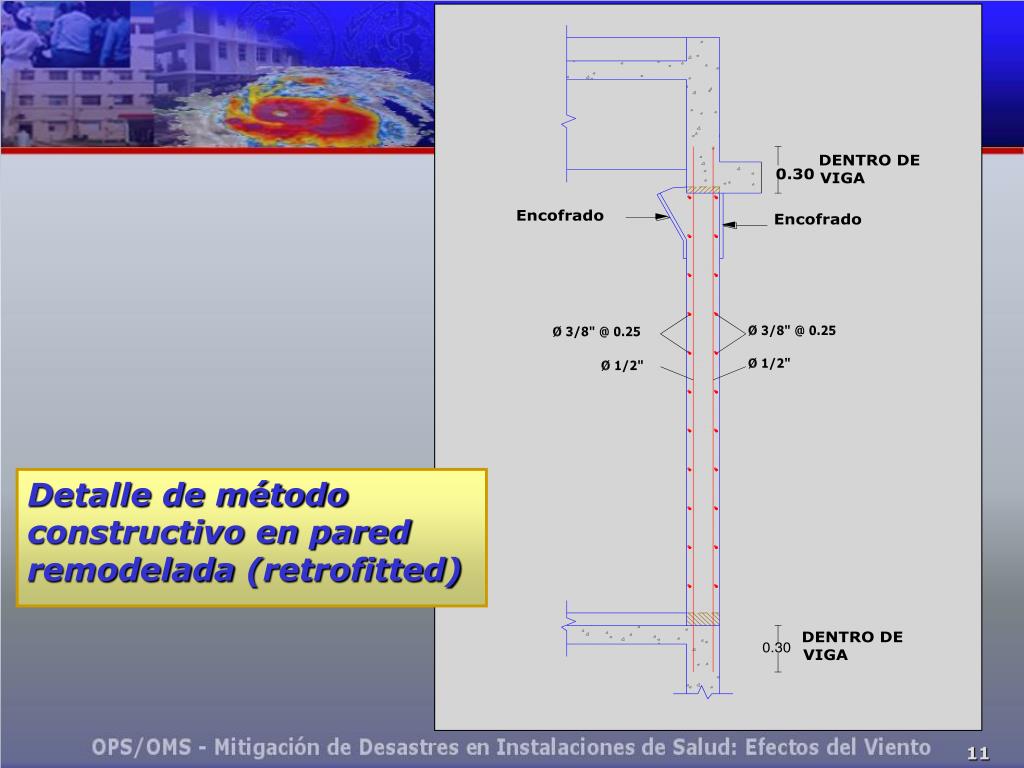

Detalle de método constructivo en pared remodelada (retrofitted)


Ppt disaster info

Vista frontal de

pared remodelada estructuralmente (retrofitted)


Ppt disaster info

Vista lateral de pared remodeladaestructuralmente (retrofitted)


Ppt disaster info

Área de Preparativos para Situaciones de Emergencia y

Socorro en Casos de Desastre

  • Organización Panamericana de la Salud – 2005

    La realización de este material ha sido posible gracias al apoyo financiero del Programa para la Preparación de Desastres de la Oficina de Ayuda Humanitaria ECHO (DIPECHO-III)

Preparado por:

Grupo de Estabilidad Estructural (Ge2) / INTEC

Ave Los Próceres, Galá. Apdo 349-2

Santo Domingo, República Dominicana

www.intec.edu.do
