Presentation Transcript


Slide1 l.jpg

Lighting Design Software

Nuova versione 6.0

Esterni


Introduzione al programma l.jpg

Introduzione al programma

Prolite 5.0 è la nuova versione del software per la progettazione illuminotecnica di ambienti interni, aree esterne, e strade, con funzioni di visualizzazione delle tabelle, dei risultati, dei grafici e delle immagini realistiche dell’ambiente da diversi punti di vista.

Rappresenta un valido supporto al progettista per la preventivazione e la realizzazione di tutta la documentazione da fornire al cliente a supporto delle scelte di progetto

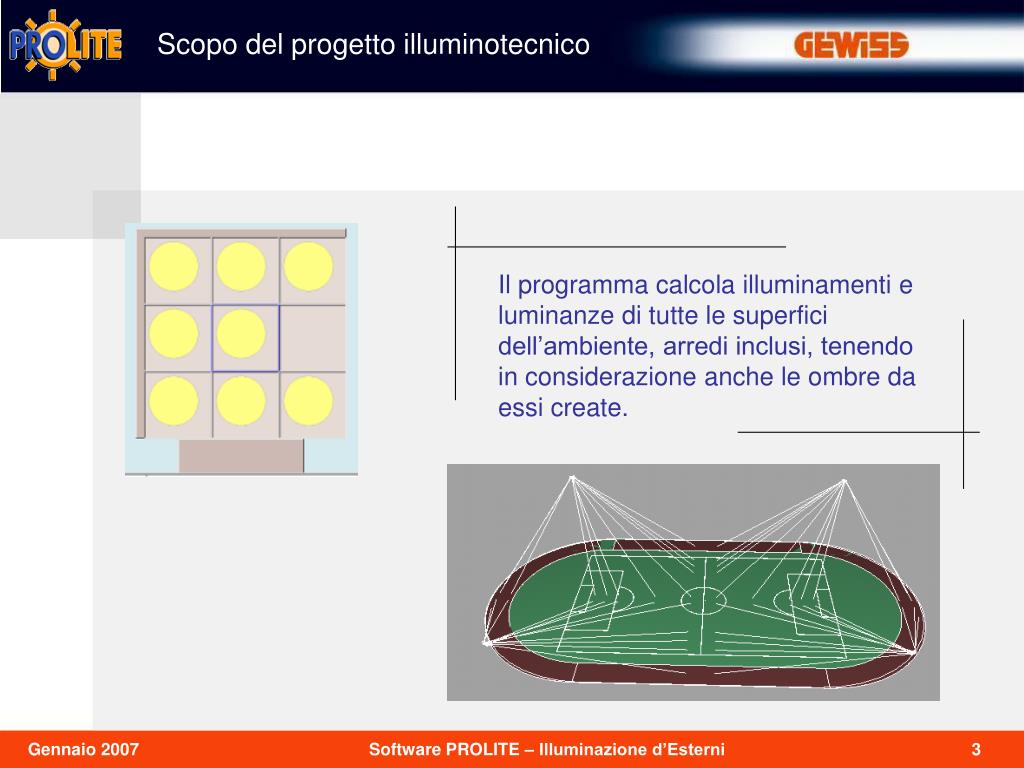

Slide3 l.jpg

Scopo del progetto illuminotecnico

Il programma calcola illuminamenti e luminanze di tutte le superfici dell’ambiente, arredi inclusi, tenendo in considerazione anche le ombre da essi create.


Slide4 l.jpg

Requisiti del sistema

E’ consigliabile, prima di effettuare l’installazione del programma, verificare che la configurazione del proprio computer sia almeno del tipo seguente:

  • Computer:Pentium 4 o superiore

  • Memoria RAM:128 MB

  • Disk Drive:CD ROM multisessione X16

  • Video:Risoluzione 800 x 600 pixel

  • Mouse:Windows compatibile

  • Sistema operativo: Windows XP


Slide5 l.jpg

Gestione ed installazione

  • Chiudere ogni applicazione eventualmente aperta

  • Inserire il CD-ROM nel lettore CD

  • Automaticamente si apre una finestra che permette la consultazione del CD-ROM e l’installazione dei software tecnici

  • Scegliere l’icona “Prolite” da installare e seguire le istruzioni a video

  • Terminata l’installazione entrare nel programma tramite l’icona creatasi automaticamente nel menù avvio


Slide6 l.jpg

Iter di progettazione per esterni;

campo da calcio

  • Definire la geometria dell’area

    • inserire la geometria dell’area esterna

  • Inserire le linee del campo da gioco

    • Selezionare dal menù”arredi” le linee del campo da gioco

    • Modificare eventualmente i dati (dimensioni-colori)

    • Le funzioni Pan Zoom e Grid

  • Stabilire la posizione delle torri-faro e degli apparecchi

    • Dimensionare la torre

    • Inserire gli apparecchi

    • Determinare i puntamenti

    • Simmetrizzare le torri

  • Elaborare i calcoli

  • Visualizzare i risultati

  • Stampare il progetto

  • Il comando Help


Slide7 l.jpg

Iter di progetto

Dal menù “Ambiente” scegliendo l’opzione “librerie” si accede ad una proposta di ambienti. Selezionare l’area desiderata. Il campo da calcio è costituito da un area rettangolare individuata dal comando “outdoor rectangular area” le righe del campo vengono disegnate in un secondo momento, sovrapponendole all’area dopo averla selezionata dal menù arredi.

Andranno inserite le dimensioni del campo e la posizione dei pali o delle torri su cui saranno installati i proiettori e solo successivamente verranno eseguiti puntamenti ed i calcoli di verifica del progetto.


Slide8 l.jpg

Definire la geometria dell’area

Per definire la geometria del campo selezionare dal menù ambiente “Libreria ambienti” e successivamente outdoor rectangular area. Per confermare l’area selezionare apri.

Inserire le dimensioni del campo da gioco


Slide9 l.jpg

Inserire la geometria dell’area esterna

E’ necessario definire il colore e la riflessione della superficie, il software propone di default un colore di riflettanza della superficie mediamente utilizzato per i campi sportivi all’aperto, corrispondente al 25%. E’ comunque possibile variarlo cliccando sopra il colore attivo.


Slide10 l.jpg

Inserire le linee del campo da gioco

Le linee del campo da gioco sono considerate dal software come arredo da sovrapporre all’area precedentemente definita.

Una libreria di base fornisce elementi di varie forme e dimensioni come muri, cubi, porte, ecc.

Per inserire le linee di campo selezionare arredi e successivamente aggiungi arredo, quindi scegliere la cartella sport.


Slide11 l.jpg

Gli arredi: le linee del campo di gioco

Selezionata la categoria e il tipo di arredo desiderato, il programma visualizza in anteprima l’arredo e presenta la finestra con cui definire il colore ed eventualmente variare le dimensioni.


Slide12 l.jpg

Gli arredi: le linee del campo di gioco

Stabilito il colore dell’arredo ed il nome personalizzato, l’elemento scelto verrà visualizzato nel colore verde.


Slide13 l.jpg

Gli arredi: le linee del campo di gioco

L’arredo inserito va riproporzionato secondo le dimensioni x ed y attribuendogli le stesse dimensioni del campo attraverso la scelta arredi e scala arredo, compare poi la finestra in cui inserire le dimensione del campo.


Slide14 l.jpg

Gli arredi: le linee del campo di gioco

Ora l’arredo va sovrapposto all’area rettangolare trascinandolo con il mouse oppure dal menù arredi attraverso la scelta “spostamento relativo arredo” sovrapponendolo all’area.


Slide15 l.jpg

Le funzioni PAN-ZOOM-GRID

PAN

GRID

ZOOM

Pan: permette di spostare il disegno all’interno del Piano di Lavoro. Selezionando il bottone PAN la freccia del mouse viene sostituita col disegno di una mano: premendo il tasto sinistro del mouse viene catturato il disegno che può essere spostato in tutte le direzioni all’interno del Piano di Lavoro

Zoom: consente di ingrandire o di rimpicciolire il disegno (zoom in e zoom out).

Grid: questa funzione consente di cambiare il passo della griglia del Piano di Lavoro e quindi di cambiare la scala secondo cui viene rappresentato il disegno.


Slide16 l.jpg

Posizione delle Torri-faro e apparecchi

  • Nell’illuminazione di aree esterne generalmente gli apparecchi vengono posizionati su palo e supportati da una struttura.

  • Questa funzione consente il dimensionamento di una torre faro definendo:

    • le sue dimensioni secondo coordinate x,y.

    • Il numero di file e di colonne le cui intersezioni determinano il numero di apparecchi per ogni struttura.

    • La sua posizione x, y nell’area rispetto all’origine degli assi di riferimento.

    • La struttura una vota definita potrà essere duplicata o

    • simmetrizzata.


Slide17 l.jpg

Dimensionare la torre

Dal menù struttura selezionare aggiungi struttura x dimensionare e successivamente inserire le torri

Inserire i dati della struttura, il nome, la sua dimensione orizzontale X e verticale Y , il numero di file e di colonne e sue coordinate rispetto all’origine del progetto (coordinate x-y).


Slide18 l.jpg

Dimensionare la torre

Agendo sulle lenti (comando Zoom In-Out) è possibile e consigliato ingrandire il particolare della struttura inserita.


Slide19 l.jpg

Inserire gli apparecchi

Mantenendo la struttura selezionata (di colore rosso) agire con il tasto destro del mouse e selezionare “Lista apparecchi”. Apparirà la tabella riportata dalla quale selezionare il menù apparecchi.


Slide20 l.jpg

Inserire gli apparecchi

Selezionare il menù “Proiettori”.


Slide21 l.jpg

Inserire gli apparecchi

Le scelte effettuate vengono visualizzate con la descrizione dell’apparecchio scelto e della sorgente luminosa ad esso associata.

Per il progetto d’esempio selezionare il proiettore Stadium GW 84663


Slide22 l.jpg

Inserire gli apparecchi

Cliccare su “inserisci” tante volte quante sono le intersezioni tra righe e colonne inserite nella struttura, (previste in fase di dimensionamento della torre faro) per visualizzare gli apparecchi.


Slide23 l.jpg

Determinare i puntamenti

Tra i vari metodi utilizzati per stabilire il puntamento degli apparecchi il più immediato è quello di selezionare ogni singolo apparecchio e cliccare su “punta”.


Slide24 l.jpg

Determinare i puntamenti

Il puntamento diventa dinamico e lo si determina direttamente con lo spostamento del mouse seguendo il semicerchio automatico come indicatore di posizione.


Slide25 l.jpg

Simmetrizzare le torri

Se la posizione delle torri faro risulta simmetrica rispetto al centro del campo è possibile, selezionando dal menù “strutture” la voce “simmetrizza strutture vert/orizz)”, simmetrizzare le strutture ed i rispettivi apparecchi prima di procedere al calcolo.


Slide26 l.jpg

Elaborare i calcoli

Per procedere al calcolo di verifica illuminotecnica, selezionare dal menù calcoli l’opzione inizio.


Slide27 l.jpg

Elaborare i calcoli

Per le aree esterne si sceglie la tipologia di calcolo solo diretto che si limita alla sola componente diretta, vale a dire quella componente relativa all’illuminazione delle superfici che proviene esclusivamente dagli apparecchi senza considerare interriflessioni fra pareti o altre superfici dell’ambiente.


Slide28 l.jpg

Calcolo economico

Selezionando la funzione ”Calcoli - Calcolo Economico”, è possibile effettuare un calcolo economico dell’impianto.

Scegliendo il calcolo completo è necessario inserire in tutti i campi richiesti, i dati economici legati al prodotto e alla manutenzione, alla vita delle sorgenti ed al loro costo, terminato l’inserimento il programma provvede al calcolo presentando i risultati nell’opportuna finestra.


Slide29 l.jpg

Calcolo economico

I risultati del calcolo economico riportano fra gli altri dati, quelli relativi ai costi d’investimento, alle spese annuali di esercizio ed agli ammortamenti.


Slide30 l.jpg

Visualizzare i risultati

Il risultato di calcolo riporta il valore degli illuminamenti (minimo massimo e medio) in una tabella.


Slide31 l.jpg

Visualizzare i risultati

Dal menù risultati, scegliendo seleziona superficie si accede alla tabella di visualizzazione del tipo di grafico desiderato.


Slide32 l.jpg

Visualizzare i risultati

Esempi di rappresentazioni grafiche possibili ricavate dal menù Visualizza - Risultati.

VALORI

SPOT


Slide33 l.jpg

Visualizzare i risultati

Esempi di rappresentazioni grafiche possibili ricavate dal menù Visualizza - Risultati.

TRIDIMENSIONALE

ISOLUX


Slide34 l.jpg

Visualizzare i risultati

Selezionando “Vista 3D” dal menù viste appare la finestra per la visione tridimensionale dell’area che riporta automaticamente l’area nella vista tridimensionale


Slide35 l.jpg

Visualizzare i risultati: il rendering

La visualizzazione del rendering a colori è possibile selezionando dal menù visualizzazione - rendering - shading la funzione “solido con linee”.


Slide36 l.jpg

Visualizzare i risultati: il rendering

Cliccando sulla doppia freccia indicata a menù “Tumble” il movimento del mouse rende la prospettiva di rendering dinamico ruotandola fino alla inquadratura desiderata.


Slide37 l.jpg

Salvare il progetto

Prima di uscire dal programma è opportuno effettuare il salvataggio del progetto in corso dal menù “File - Salva progetto”.

I dati di progetto inseriti, verranno riportati nella stampa.


Slide38 l.jpg

Stampare il progetto

Dal menù di stampa si possono selezionare tutti i grafici precedentemente visualizzati per allegarli alla stampa del progetto illuminotecnico che riporta i risultati di calcolo.

E’ anche possibile selezionare una lingua di stampa differente da quella in cui è stato realizzato il progetto.


Slide39 l.jpg

Il comando Help

Il comando Help consente di consultare il manuale operativo del software e quindi di avere un supporto on-line come soluzione per ogni incertezza.

Sempre con Help si possono lanciare dimostrazioni automatiche delle principali funzioni del programma con esempi di progettazione per interni, esterni e strade della durata di alcuni minuti.

L’enciclopedia permette anche di reperire informazioni sulle grandezze illuminotecniche.
